제품 상세 정보:
결제 및 배송 조건:
|
| 이름: | 스텐슬 인쇄 기계 | 단위: | ET-F400 |
|---|---|---|---|
| PCB 분 크기: | 50x50mm | PCB 최대 크기: | 400X340mm |
| Pcb 간격: | 0.4~6mm | PCB 휨: | <1% |
| 수송 고도: | 900±40mm | 인쇄 정확도: | ±0.025mm |
| 하이 라이트: | SMT 후비는 물건과 장소 기계,smt 후비는 물건과 장소 장비 |
||
땜납 페이스트 프린팅을 위해 기계 수송 높이 900±40mm을 탑재하는 지적 SMT

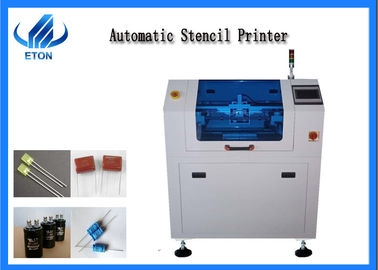

ET-F400 자동이 스텐실 인쇄기
SMT 패치는 PCB 원칙에서 처리되는 일련의 절차의 단축을 언급하고 PCB가 프린트 회로 기판입니다. SMT는 전자 조립 공업에 표면 실장 기술이고, 가장 통속 기술과 과정 중 하나입니다.
SMT /SMD는 PCB 원칙에서 처리되는 일련의 절차의 단축을 언급합니다.
ET-F400은 자동 형판 프린터입니다
스텐실 인쇄기는 스엠티 생산 라인에 매우 중요합니다, ET-F400이 자동 스텐실 인쇄기입니다, 그것이 수송 높이가 860-940 밀리미터라는 것 입니다, 수송 방향이 좌측-우측, 좌우, 왼쪽 왼쪽 또는 우측-우측입니다. 맥스 이동 속도는 프로그램 가능한 1500 밀리미터 / Ｓ입니다.
스크린 프레임
ET-F400 최대 스크린 프레임 크기는 737*737 밀리미터입니다, 최소값 크기가 370*370 밀리미터입니다, 두께가 25-40 밀리미터입니다.
맥스 PCB (폴리염화비페닐) 사이즈 400*340 밀리미터
최대 PCB (폴리염화비페닐) 400* 340 사이즈 밀리미터와 분 사이즈에 적합한 ET-F400은 50*50 밀리미터입니다.두께는 1 퍼센트 불과 0.4-6 밀리미터와 PCB (폴리염화비페닐) 뒤틀림입니다.
| 스크린 프레임 | 민 사이즈 | 370X370mm |
| 맥스 사이즈 | 737X737mm | |
| 두께 | 25~40mm | |
| PCB 민 사이즈 | 50X50mm | |
| PCB 맥스 사이즈 | 400X340mm | |
| PCB 두께 | 0.4~6mm | |
| PCB 뒤틀림 | <1% | |
특징
1.ET-F400은 매우 지적인 두 독립적 자동화된 프린트헤드를 가지고 있습니다.
2.PCB 지원 시스템은 자기 핀 / 업 다운 테이블이 / 서포트블록을 조정한다는 것 입니다.
3.클램핑 시스템은 측면 클램핑과 흡착 노즐입니다.
매개 변수 :
| 수송 높이 | 900±40mm | |
| 수송 방향 | 좌측-우측 ;좌우 ;왼쪽 왼쪽 ;우측-우측 | |
| 이동 속도 | 프로그램 가능한 맥스 1500년 mm/S | |
| 보드 위치 | 지원 시스템 | 자기 핀 / 업 다운 테이블은 / 서포트블록을 조정했습니다 수작업으로 |
| 클램핑 시스템 | 옆 클램핑, 흡착 노즐 | |
| 세정 시스템 | 마르고 습식이고 진공입니다 (프로그램 가능한) |
| 표 조절 범위 | Ｘ :±10mm ;Ｙ :±10mm ;θ : ±2' |
| 위치 결정 정밀도를 반복하세요 | ±0.01mm |
| 프린팅 정확도 | ±0.025mm |
| 순환 주기 | <7s> |
| 제품 전환 | <5min> |
| 공기는 요구했습니다 | 4.5~6Kg/cm2 |
| 전원 입력 | AC :220±10%,50/60HZ 1Φ 3KW |
| 제어 수법 | PC 제어 |
| 기계 차원 | 1220년 |
| 기계 하중 | 대략 다음1000Kg |
SMT 라인
를 위해 다른 제품을 생산하고, 스엠티 생산 라인에서 다른 기계가 있습니다. 예를 들어 led 라이트닝 라인을 위해, 우리는 적재기, 언로더, 스텐실 인쇄기, 리플로우 오븐, 컨베이어로 준비할 필요가 있습니다.
