제품 상세 정보:
결제 및 배송 조건:
|
이름: | 스텐슬 인쇄 기계 | 상표: | Eton |
---|---|---|---|
보증: | 1 년 | 응용 프로그램: | SMT 생산 라인 |
수송 고도: | 900±40mm | 수송 방향: | 좌우에; 맞 좌; 좌 좌; 맞 맞은 |
전송 속도: | 풀그릴 최대 1500mm/S | 구조 :: | 스퀴지 |
하이 라이트: | SMT 후비는 물건과 장소 기계,smt 후비는 물건과 장소 장비 |

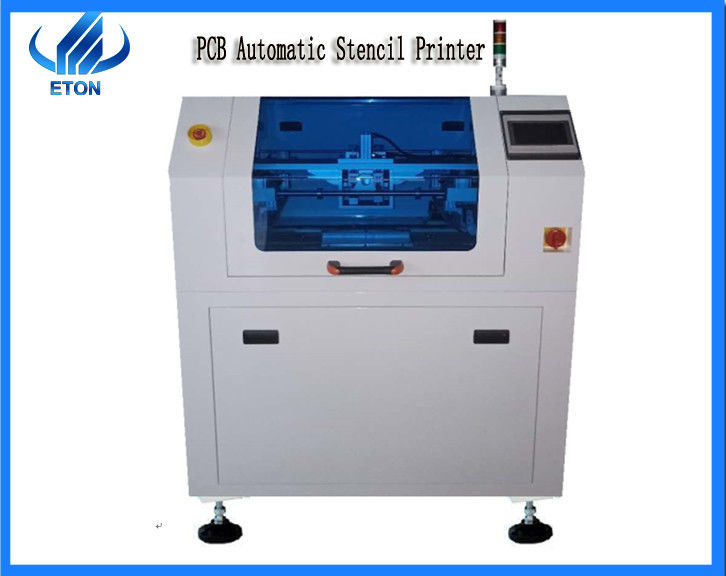

ET-F1200 자동적인 스텐슬 인쇄 기계
smt 선에 있는 중요한 과정
땜납 풀 인쇄는 지금 마지막 땜납 합동의 질을 통제하는 지상 산 기술에 있는 중요한 가공 단계 것 여겨집니다. 인쇄는 유체 역학에 근거를 둔 과정입니다. 반복적으로 PCB의 표면에 일정량의 물자를 (땜납 풀 또는 접착제) 적용하기 위하여 반복될 수 있습니다.
일반적으로 말하자면, 인쇄과정은 아주 간단합니다, PCB는 (몸의 접촉이 없는) 스크린 또는 강철 플레이트에서 특정 거리를 또는 완전하게 (접촉), 땜납 풀 지킵니다 또는 접착제는 철망사 강철 플레이트의 표면으로 긁는 도구의 활동의 밑에 흘러 관통하고, 그것에 절개를 채웁니다.
땜납 풀 또는 접착제는 PCB의 표면에 그 때 적용됩니다. 마지막으로, 스크린 또는 강철 플레이트는 PCB에서 땜납 풀 또는 접착제로 이루어져 있는 이미지가 PCB에 남겨두다 그래야, 분리됩니다.
자동적인 스텐슬 printetr demension
ET-F1200는 자동적인 smt 생산 라인을 위해 적당한 자동적인 스텐슬 인쇄 기계 입니다.
Demension
길이: 2200 mm
폭: 1200 mm
고도: 1500 mm
기계 무게: 1500 kg의 위
널 위치
지원 시스템: 조정되는/sipportblock 자석 pin/up-down 테이블
체계를 죄기: 옆에게 죄기의 진공 분사구
청소 방법
3 청소 체계가 있습니다: , 젖은 건조한, (풀그릴) 진공
정확도
반복 위치 정확도는 0.015 mm입니다
인쇄 정확도는 0.03 mm입니다
구조 모수
구조: | 스퀴지 |
스퀴지 속도: | 6~200mm/sec |
스퀴지 압력: | 0~15Kg |
스퀴지 각: | 60°/55°/45° |
스퀴지 유형: | 의 플라스틱 Stainlesssteel |
수송 모수
수송 고도 | 900±40mm |
수송 방향 | 좌우에; 맞 좌; 좌 좌; 맞 맞은 |
전송 속도 | 풀그릴 최대 1500mm/S |
저희에 관하여
우리의 회사 ETON는 후비는 물건의 제조이고 장소 기계, 우리는 초점 smt 도달과 발달입니다. 더구나, 우리는 확고하게 smt 공업이 지속적인 발달 및 발달의 단계에 있다고 믿습니다, 뿐만 아니라 부 또한 전체적인 사회의 발달에 있는 참가입니다.
패킹과 납품
우리의 기계는 vacuum package를 가진 나무로 되는 케이스에서 포장하고 있습니다, 밧줄과 대로 다시 한번 고쳐집니다.
납품은 발송해서 입니다 주로, 그러나, 고객에 의해 결정됩니다. 우리는 고객의 각 필요를 만족시킬 것입니다.
담당자: Joy
전화 번호: +8613590151025
