이름: | 스텐슬 인쇄 기계 | 기준 치수: | ET-F1500 |
---|---|---|---|
상표: | Eton | 치수: | 2500 (L) X1200 (W) X1500 (H) mm |
무게: | 1800kg | 스퀴지 속도: | 6~200mm/sec |
하이 라이트: | SMT 후비는 물건과 장소 기계,smt 후비는 물건과 장소 장비 |
Pcb 땜납 풀 인쇄를 위한 Smt 인쇄 기계를 인쇄하는 자동적인 Pcb 풀

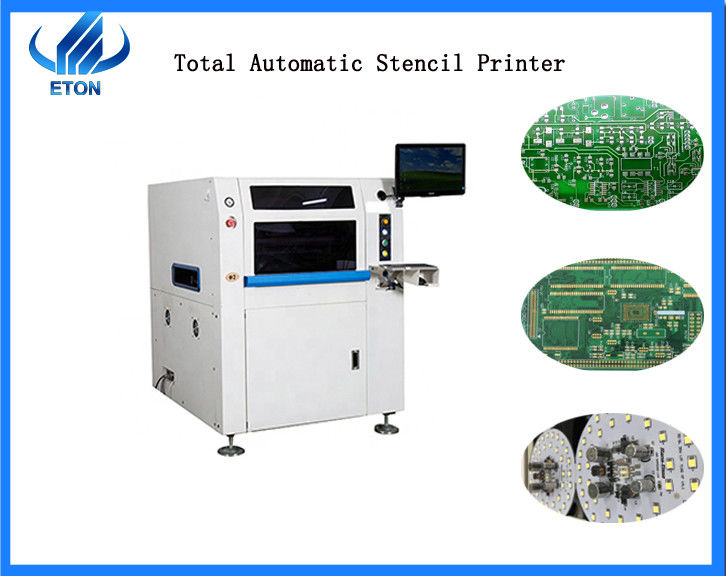

ET-F1500 자동적인 스텐슬 인쇄 기계
스텐슬 인쇄 기계 인쇄과정
인쇄는 PCB의 표면에 고정량의 물자를 (땜납 풀 또는 접착제) 적용하기 위하여 계속해서 열릴 수 있는 유체역학 근거한 과정입니다
일반적으로 인쇄는 아주 간단한 과정입니다. PCB는 강철 플레이트 철망사도의 특정 거리 또는 전부 접촉에 지켜집니다.
잎의 활동의 밑에 물자 교류 및 강철 플레이트 철망사의 표면에 교류, 및 충분한 양 절단 판의 위 표면. 물자가 PCB의 표면 대로 행하고, 스크린 강철 플레이트에서 마지막으로 PCB를 분리하다 그래야, PCB에 물자의 이미지를 남겨두는.
땜납 풀 인쇄과정에서는, 기질은 테이블에 두고 기계 진공에 의해 죄집니다.
ET-F1500년은자동적인스텐슬인쇄 기계입니다
ET-F1500는 자동적인 smt 생산 라인, forsave 노동 및 돈에 적용할 수 있습니다.
ET-F1500 모수
1. 기계 차원: 2500 (L) X1200 (W) X1500 (H) mm
2. 기계 무게: 대강: 1800Kg
3. 요구되는 공기: 4.5~6Kg/cm2
4. 전원 입력: AC: 220±10%, 50/60HZ 1Φ 3KW
5. 제어 방법: PC 통제
6. 위치 정확도를 반복하십시오: ±0.015mm
7. 청소 체계: , 젖은 건조한, (풀그릴) 진공
8. 스퀴지 각: 60°/55°/45°
9. 스퀴지 속도: 6~200mm/sec
스크린 구조
1. 최소한도 크기는 1100*300 mm입니다
2. 최대 크기는 1800*750 mm입니다
3. 간격은 25-40 mm입니다
PCB 크기
1.The 최대 pcb 크기는 1500*350 mm입니다
2.The 최소한도 pcb 크기는 80*50 mm입니다
3.The pcb 간격은 0.4-6 mm입니다
4.The pcb 휨 <1>
수송
1.Transport 고도는 860-940 mm입니다
좌우에 2.Transport 방향 지원, 좌 좌 맞 좌, 맞 맞은
3.The 최대 전송 속도는 풀그릴 1500 mm/s입니다
PCB 위치
1.The 지원 시스템은 조정된/supportblock 자석 pin/up-down 테이블입니다
체계를 죄는 2.The는 옆에게 죄는의 진공 분사구입니다
