제품 상세 정보:
결제 및 배송 조건:
|
Nmae: | SMT 기계/후비는 물건과 장소 기계 | 제품: | 전구, 패널은, 렌즈, dob, 전시, 가동 가능했던, 등 지도했습니다 |
---|---|---|---|
수용량: | 40000-45000 cph | PCB 크기: | 최대 1200*350 mm |
머리: | 10 PC | 지류: | 32 PC |
보장: | 1 년 | 본래: | 중국 |
하이 라이트: | 고속 지도된 거치 기계,smt 집합 기계 |

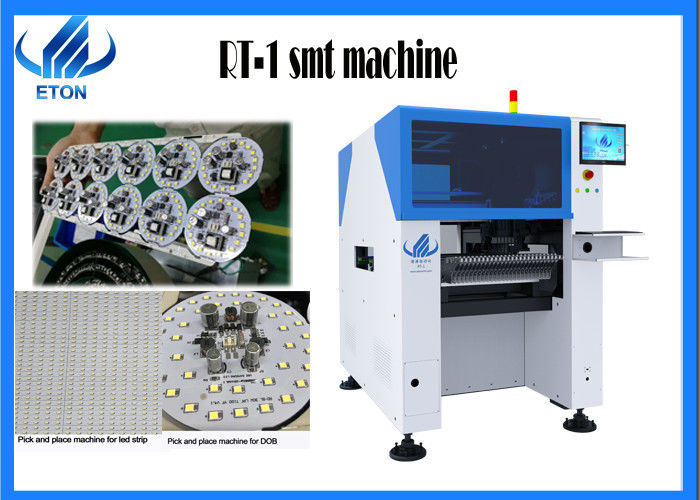

다중기능 픽 앤드 플레이스 기계
아치 형태 장착기
부품 공급기와 기판 (PCB)는 고쳐지고 배치 헤드 (다수 진공 흡착 노즐을 설치하 ) 요소의 자리와 방향과 기판 위의 그리고 나서 장소를 조정한 후, 요소를 공급 장치에서 제거하기 위해 공급 장치와 기판 사이에 전후로 이동합니다. 그것이 활 모양 X / Y좌표 가동빔에 설치되기 때문에 더 패치 머리는 명명됩니다.
RT-1은 또한 아치 형태 장착기이고 그것이 고속으로 새롭습니다.
RT-1 선택과 장소 매개 변수
차원 | |
길이 | 1104 밀리미터 |
폭 | 1584 밀리미터 |
높이 | 1655 밀리미터 |
PCB | |
PCB 종 폭 | 맥스 :1200*350 밀리미터 |
민 : 50*50 밀리미터 | |
PCB 두께 | 0.1~6 밀리미터 |
PCB 클램핑 | 전기 클램핑 |
탑재 높이 | <20 mm=""> |
장착 속도 | 40000-45000 cph |
성분 | 주도하는 / 축전기 / 저항기 ETC |
No.of 노즐 | 10 PC |
No.of 공급 장치 | 32 PC |
장착기에 의해 성분의 위치와 방향을 조정하기 위한 방법
a) 기계적 얼라인먼트 조정은 배치하고 노즐 회전 조정 방향, 이 방법이 달성할 수 있는 정확도가 제한되고 후반 모델들이 더 이상 사용되지 않습니다.
b) 레이저 신분, X / Y좌표 시스템 조정 위치, 노즐 회전 조정 방향, 이 방법은 비행 동안 신분을 실현할 수 있지만, 그러나 그것이 볼 그리드 배열 요소 BGA를 위해 사용될 수 없습니다.
카메라 인식, X / Y좌표 시스템 조정 위치, 노즐 회전 조정 방향, 일반적으로 고정된 카메라, SMD 머리가 카메라, 영상 인식을 건너 레이저 인식 보다 약간 긴 날아오고 그러나 어떠한 부품도 확인하고, 또한 비행 과정을 달성할 수 있고 인식을 위한 카메라 인식 시스템의 기계적인 구조에서 다른 희생들이 있습니다.
FAQ
1.당신의 보증은 어떻습니까?
한 :우리는 어떠한 부분도 수리되고 대체되기 위해 필요로 하는 보증 동안, 1년 보증이 자유로울 것이라고 규정합니다.
2.당신의 민 명령은 어떻습니까?
한 :우리는 한대 pc 기계를 지원합니다.
3.적합한 RT-1이 증가한 것?
한 :우리의 새로운 모듈로서, RT-1은 매우 다중기능적이고 전구에 적합하, 튜브, 스트립 라이트, 패널, 디스플레이, 다운 라이트, 파워 드라이버, 렌즈, 등.
4.내가 당신의 기계를 구입할 수 있습니까?
콘태크 기쁨 :+8613590151025 또는 이메일 : Joy@eton-mounter.com
에프터 서비스
1.우리는 설치하기 위해 당신의 공장에 대한 엔지니어를 보낼 것이고 그 자유로이 훈련합니다.
2.우리는 일년 하자 보수 기간을 제공합니다.
3.우리의 소프트웨어와 하드웨어는 수명 보수입니다.
4.어떠한 부분도 있을 필요가 있고 대체하고, 갔고 보증 기간 동안 자유로울 것입니다.
