제품 상세 정보:
결제 및 배송 조건:
|
| 이름: | 픽 앤드 플레이스 기계 | 길이: | 2550 밀리미터 |
|---|---|---|---|
| 폭: | 1650 밀리미터 | 높이: | 1550 밀리미터 |
| 전체 중량: | 1700 킬로그램 | 시스템: | 윈도우즈 7 |
| 소프트웨어: | R&D 독립적으로 | 입력 장치: | 키보드, 마우스 |
| 하이 라이트: | SMT 장착기계 전동 피더,카메라 렌즈 SMT 장착기계,2550 밀리미터 LED 픽 앤드 플레이스 기계 |
||

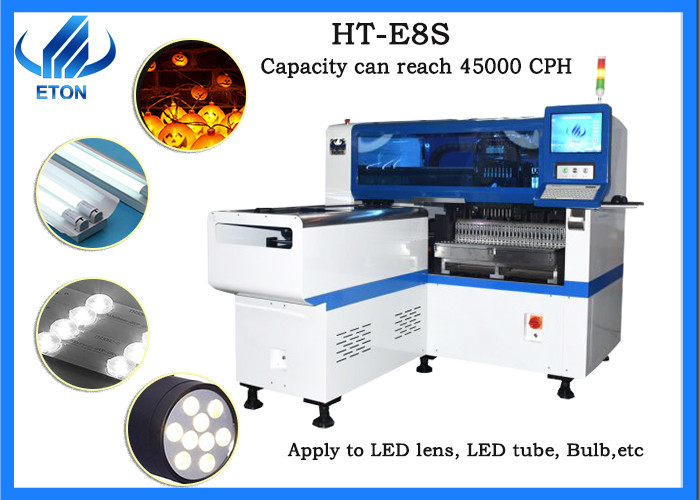

전동 피더 마크 카메라 45000CPH LED 렌즈 픽 앤드 플레이스 기계
제품 설명
| 1. 다양한 PCBA를 생산하는 동안, 그것은 또한 렌즈, IC과 다양한 특별 모양 성분을 탑재할 수 있습니다.최소 탑재 요소는 사거리는 0402입니다, 최대 탑재 요소 사거리가 15 밀리미터이고 성분의 최대 너비 전폭이 17 밀리미터입니다, 생산력이 45000 CPH (우리의 최상 조건)에 도달할 수 있습니다. |
|
2. 가이드 레일 전송의 최대 길이는 LED가 PCB 보드를 관을 단다는 것을 이 모델이 100 * 100 전구 PCB 보드에서 1200년 * 500 밀리미터까지 범위에 이르는 다른 제품에 의해 페이스트될 수 있는 것을 의미하는 1200 밀리미터입니다. |
|
3. 단일 모드 그룹은 12개의 흡입 노즐과 28 공급 장치를 가지고 있습니다, 각각 대표가 함께 서보 모터, 2 일에 의해 제어됩니다. 다양한 각도와 PCB 보드는 전구의 순환 주와 같이, 탑재될 수 있습니다 |
|
4. 독점적 특허 기술 전자적 공급 장치 피딩 시스템 비전 정렬 비행 식별, 표시 수정 논스톱 재료 리-로딩 기능
|
특징
1. PCB 보드를 들어가고 나오고, 들어가고 떠나는 동안 X-축은 붙여집니다. 그것은 더 높은 정확성과 더 긴 서비스 수명을 가지고 있는 리니어 모터, 서보 모터와 스테핑 모터를 채택합니다.
2. 마크 카메라 식별이 탑재 프로그램을 준비를 준비하기 위해 PCB 보드의 참조사항을 스캐닝하고 편 식별 카메라가 거기가 장착의 고정밀도를 보증하기 위해, 물질 누출이 있는지 동일시합니다.
매개 변수
| PCB 사이즈 | 맥스 :1200*500mm 민 : 100*100mm |
| PCB 두께 | 0.5-5mm |
| PCB 클램핑 | 조정가능한 압력 공압 |
| 설치 상태 | 찔리기 위해 선택하고 분리되도록 분리됩니다 |
| 탑재 높이 | <15mm |
| 탑재 정밀도 | ±0.04mm |
| 장착 속도 | 45000CPH |
| 성분은 스페이스를 둡니다 | 0.2 밀리미터 |
장치
HT-E8S 모델은 전구, 패널 램프, 가로등, 램프 관, 디스플레이 화면, IC과 같이 다양한 상품으로 만들어질 수 있고 기타 등등이 그것이 PCB의 길이를 만난 한 타세요, 모든 것이 1.2m 이내에 충족될 수 있습니다. 물론, 맞춤화될 수 있는 모델들이 또한 있고 PCB 보드의 길이가 1.5m에 도달할 수 있습니다.
요소가 SMT 침처리 공정 절차를 구성하는 것?
1. 땜납 페이스트 프린팅 : 땜납 페이스트는 성분의 용접을 준비하기 위해 강철 메쉬를 통하여 PCB 상의 패드에 실종됩니다. 이 공정에서 요구된 장비는 땜납 페이스트 인쇄 장비이며, 그것이 완전 자동과 반자동인 것 분할됩니다.
2. 장착. 정확하게 이 단계에서 요구된 장비인 PCB의 고정 위치에 대한 표면 조립 부분품을 설치하는 것은 탑재기입니다. 제품은 SMT 패치 생산 라인의 뒤에 위치합니다.
3. 리플로우 납땜. 효과는 그것의 표면 위의 성분이 PCB 보드와 가까워질 수 있도록 땜납 페이스트를 녹이는 것입니다. 필요한 리플로우 오븐은 탑재기의 뒤에 위치합니다. 4 단계는 SMT 패치를 청소하는 것입니다. 첫째로, 모이는 용접 이사회 위의 신체로 해로운 용접 슬래그는 청소될 필요가 있습니다. 사용된 크리닝 장치는 이런 종류의 장비이고 입장이 고쳐질 수 없습니다.
FAQ
Q1 : 당신의 제품의 응용 범위가 무엇입니까?
한 :자사 제품은 엘이디 조명등 드라이버와 조명 공급원의 생산에서 큰 장점을 가집니다. 만약 당신이 LED 램프 제조사이거나, 이 산업으로 옮겨지면, 우리가 더 당신에게 정보를 제공할 수 있습니다.
Q2 :당신이 제품을 위한 어떠한 증명서도 획득했습니까?
한 :예, 우리의 기계는 CCC, CE, 시라와 같은 많은 증명서를 얻었고 우리의 기업이 그것의 강한 연구 개발 힘 때문에 국가적 첨단 과학 기술 상을 수상했습니다.
