제품 상세 정보:
결제 및 배송 조건:
|
길이: | 1200 밀리미터 | 폭: | 1930 밀리미터 |
---|---|---|---|
높이: | 1500 밀리미터 | 전체 중량: | 2500 킬로그램 |
PCB 두께: | 0.1-6mm | 설치 상태: | 그룹 선발과 개별적으로 placing、separately 선발과 개별적으로 개최되는 것 |
장착 속도: | 80000CPH | No.of 공급 장치 스테이션: | 68 |

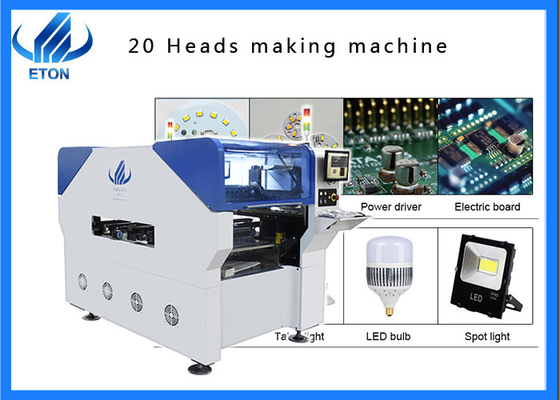

고 정밀도 AC380V 6KW 이중 모둘 다중기능 LED 장착기계
기술적인 매개 변수
차원 | |
길이 | 1200 밀리미터 |
폭 | 1930 밀리미터 |
높이 | 1500 밀리미터 |
전체 중량 | 2500 킬로그램 |
PCB | |
PCB 종 폭 | 맥스 :민 450*300mm (비무지향성의 610*300) :80*80mm |
PCB 두께 | 0.1-6mm |
PCB 클램핑 | 공압 |
설치 상태 | 그룹 선발과 분리된 플레이싱세파라테 선발과 분리된 장소 |
O.S | |
시스템 | Windows7 |
소프트웨어 | R&D 독립적으로 |
디스플레이 | 터치 스크린 모니터 |
입력 장치 | 마우스, 키보드를 조작합니다 |
비젼 시스템 | |
아니오. 카메라의 | 4 PC |
정확한 이미지 인식 | |
비전 정렬, 마크 수정 | |
탑재 정밀도 | ±0.04mm |
탑재 높이 | 15 밀리미터 |
장착 속도 | 80000 CPH |
성분 | LED, 축전기, 저항기, 형태의 성분, 기타 등등. |
성분의 속도 | 0.2 밀리미터 |
공급 장치의 스테이션의 번 | 64 PC |
노즐의 번호 | 20 PC |
힘 | AC 380V |
소비 전력 | 6 kw |
운영 환경 | 23C±3C |
전송 속도 | >1000mm/sec |
전송 방향 | 단일 (left→ 권리 또는 right→가 떠났습니다) |
전송 방식 | 온라인 드라이브 |
포지션 모드 | 광학적입니다 |
가스 소비 | 0.4-0.6mpa (4-6kgf/cm2)600N/min |
전기 제어 | 이튼에 의한 독자 연구개발 |
1 세트 운동 제어 카드 모듈 | 이튼에 의한 독자 연구개발 |
X,Y,Z 축 드라이브 방식 | 최고급 자기를 띤 리니어 모터 |
급전 로 | 두배 모터와 전동 피더 |

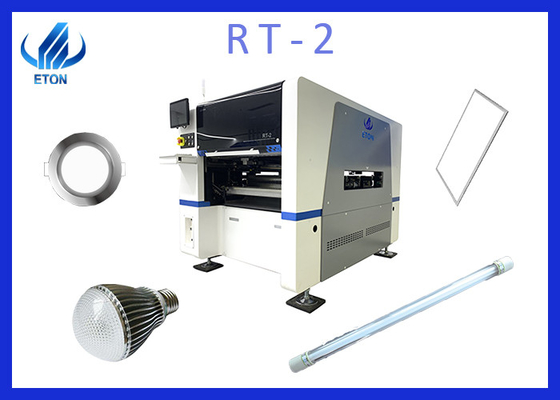

R2로의 도입
1.Rt-2 듀얼-모드는 멀티 기능 탑재기를 분류하고, 새로운 기계가 최근에 업그레이드되고 외피가 더 절묘합니다. 그것은 실장 정확도를 더 정확하게 하기 위해 최고급 자기 부상과 서보 시스템을 채택합니다. 멀티 기능 기계는 패널 램프, 다운 라이트, 전구, 드라이브, 스포트라이트, 가로등, 디스플레이 화면, 기타 등등과 같은 다양한 제품에 적합합니다.
2.전자적 공급 장치 피딩 시스템.
3.비전 정렬 비행 식별, 마크 수정.
4.발생된 좌표, 기타 등등 뒤에 있는 자동 최적화.
패치가 무엇입니까
SMD LED는 SMT 처리와 리플로우 납땜을 위해 적당한 회로판의 표면에 붙여집니다. SMD LED는 밝기, 시야 각도, 평탄성, 신뢰성과 일관성의 문제를 해결합니다. 다른 패키징 장치와 비교해서, 그것은 강한 반대 진동 능력, 낮은 납땜 접합부 결함 률과 좋은 고주파 특성이라는 유리한 입장에 있습니다. 그것은 더 작은 지역의 더 많은 LED 칩을 요약하고, 더 가벼운 PCB와 사려깊은 층 물질을 채택합니다, 반사층이 충전되기 위해 더 적은 에폭시 수지를 필요로 한다는 것을 보여줍니다. 중 탄소 강철 소재 핀을 제거하고 크기를 줄임으로써, 무게의 제품은 쉽게 절반만 감소될 수 있고 양과 무게가 단지 전통적 플러그 인 구성 요소의 그것의 약 1 / 10입니다. 칩 패키징용이 채택된 후, 전자 제품의 크기는 40% - 60%까지 감소되고 무게가 60%까지 감소됩니다 - 마침내 더 완전한 응용을 만드는 80%.

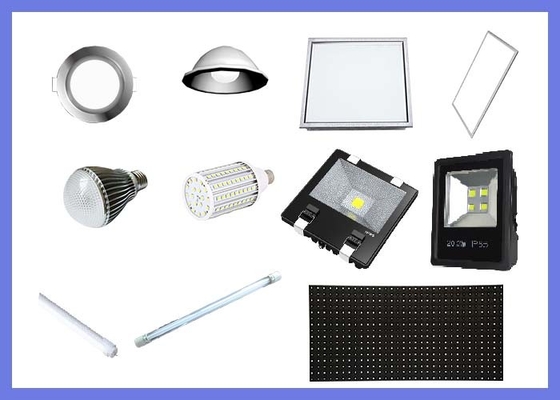

애플리케이션
회사 쇼
센즈헨 이튼 자동화 장비 사, Ltd.was는 2011년에 근거했습니다. 그것은 제조업이고 R&D. 생산에 주력하는 처리 용액 공급자입니다. SMT 고속 픽 앤드 플레이스 기계와 SMT 페리프에 자동화 장비의 영업과 서비스. 회사는 SMT 고속 픽 앤드 플레이스 기계를 부문 가지고 있습니다. 정확성 땜납 페이스트 스텐 경기관 총 프린터 division.high-속도 정확성 디스펜싱 장비 분할과 SMT 주변적 자동화 장치부서.
포장
모든 기계는 그림의 그것과 같이 진공이고 나무로 된 포장으로 싸여집니다. 운반하는 것 : --- 우리는 EMS, UPS, DHL 또는 TNT에 의해 또는 일부에 대한 당신의 요청으로서 항공 우편을 사용하여 중국 본토로부터 전 세계로 발송합니다. --- 기계를 위한 바다 선적.
FAQ
큐 : 훈련은 어떻습니까?
한 : 자사 제품을 구입한 후, 당신은 우리의 공장에서 공부하기 위해 공학자들을 보낼 수 있거나 우리가 당신을 위해 훈련하기 위한 유르팩토리에 대한 공학자들에게 당신의 직원을 보낼 수 있습니다 .
큐 : 당신은 제품 보증 인증서를 가지고 있습니까?
한 : 자사 제품은 CCC, CE, SRIA 인증을 가지고 있습니다.
큐 : 에프터 서비스는 어떻습니까? 보증은 어떻게 됩니까?
한 : 우리는 당신의 문제를 해결하기 위해 전문기술자들 로 이루어진 팀을 있습니다. 수리와 교체를 필요한 어떠한 부품도 보증 기간 동안 무료 어브샤르게입니다. 우리는 또한 당신에게 트레이닝하고 현장 설치를 제공하고, 기계의 리모콘을 지원할 수 있습니다, 기계가 중국과 작동하도록 매우 쉬운 영어 인터페이스를 사용합니다.
