제품 상세 정보:
결제 및 배송 조건:
|
| 이름: | SMD 칩 마운터, SMT 픽 앤드 플레이스 기계, SMT 칩 마운터 | 차원 (L*W*H): | 1200*1930*1500MM |
|---|---|---|---|
| 전체 중량: | 2500 킬로그램 | PCB 종 폭: | 맥스 :450*330mm 민 :80*80mm |
| PCB 두께: | 0.1-6MM (If<0.6mm 필요 지그) | PCB 클램핑: | 공압 |
| No.of 공급 장치 스테이션: | 64 PC | No.of 머리: | 20 PC |
| 장착 속도: | 80000 CPH | 테이프 폭: | 24 mm,8mm,12mm |
| 하이 라이트: | LED 디스플레이 스엠티 픽 앤드 플레이스 기계,스엠티 픽 앤드 플레이스 기계를 밝히기,6KW 고속도 픽 앤드 플레이스 기계 |
||

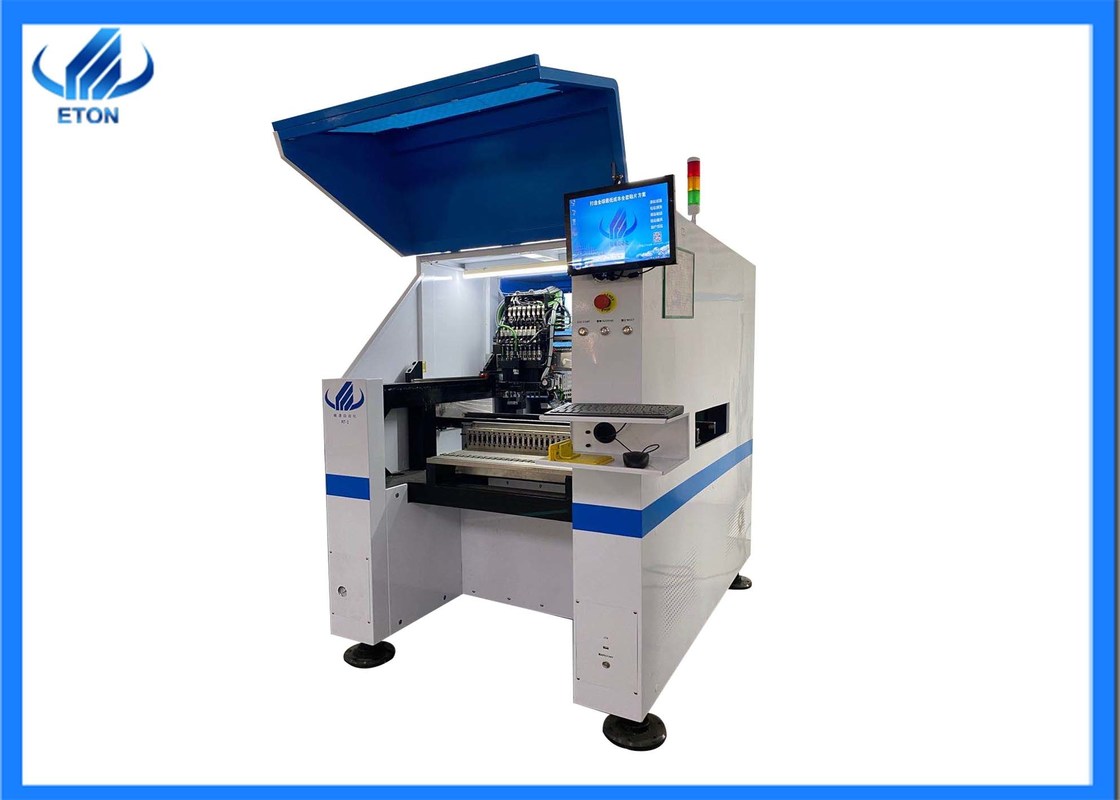

LED 디스플레이 고속도 스엠티 장착기 80000CPH
기계 주요 특징
RT-2는 대용량으로 동시에 2 다른 제품을 생산할 수 있습니다
RT-2는 비행 식별과 마크 수정을 달성하기 위해 카메라의 4개 세트를 가집니다
RT-2는 2 RT-1과 RT-1에 대한 개선된 버전에 상당합니다.
RT-2는 위치시키고, 고르기 위해 분리되고 위치시키기 위해 분리되기 위해 선택하고 분리되기 위한 그룹을 달성할 수 있습니다.
RT-2는 모든 종류의 생산을 탑재할 수 있습니다 : (LED 전구, 튜브, 패널 빛, 가로등, 신축성 스트립), 가전제품, 파워 드라이버와 기타를 밝히기.
기계 주요 인자
| 길이 | 1200 밀리미터 |
| 폭 | 1930 밀리미터 |
| 높이 | 1500 밀리미터 |
| 전체 중량 | 2500 킬로그램 |
| PCB 종 폭 |
양측 사이드, 배트랙 : 맥스 : 450*300mm 민 : 80*80mm |
|
일 측면, 단일 트랙 : 맥스 : 450*540mm 민 : 80*80mm |
|
| PCB 두께 | 0.1-6mm (면 <0> |
| 아니오. 공급 장치 스테이션의 | 64PCS |
| 아니오. 머리의 | 20PCS |
| 운영 환경 | 23C±3C |
| 소비 전력 | 6KW |
| Ｘ, Ｙ, Z 축 운전 길 | 최고급 자기를 띤 리니어 모터와 서브 모터 |
| 급전 로 |
두배 모터와 전동 피더 |

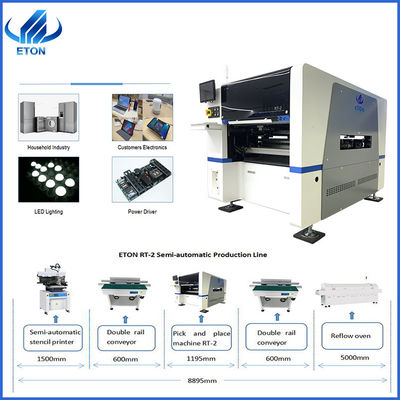

LED 디스플레이 생산 과정
| SMT 생산 과정 | ||
| 절차 | 단계. | 세부 사항 |
| 1 단계 | 땜납 페이스트 프린팅 | PCB 위에 땜납 페이스트를 출력하기 위해 스텐실 인쇄기를 운영하세요 |
| 단계 2 | 탑재부 | 땜납 페이스트로 솔질된 PCB 보드는 선택에 보내질 것이고 자동 장착을 위한 플레이스 기계와 픽 앤드 플레이스 기계가 자동적으로 PCB에 요소와 장소를 고를 것입니다 |
| 단계 3 | 리플로우 납땜 | PCB 보드는 성분을 장착하고 오븐이 가열시킬 리플로우 오븐, 리플로우에 보내지고, PCB에 땜납 페이스트와 성분을 용접합니다. |
| 4 단계 | 테스트 | PCBA가 잘못 정렬되거나, 바뀌는지 체크하세요. |
|
기록 : 스엠티 생산 라인에서, 디스플레이 피씨비 이사회는 양측에 설치될 필요가 있습니다 : 일 측은 IC 옆입니다, 건너편이 LED 칩 부분입니다. 설치 과정 동안, IC 옆은 먼저 설치되어야 하고 그리고 나서 LED 칩 부분이 설치되어야 합니다. 그러므로, 디스플레이의 PCB 보드는 2회 탑재될 필요가 있고, 2회 납땜하는 리플로우에 들어갔습니다 |
||
FAQ
(1) 기계를 사용하는 것은 어렵습니까?
기계는 지적 전화와 같이, 작동하도록 매우 지적이고 쉽습니다, 또한 소프트웨어가 우리의 회사에 의해 만들어집니다. 3-5 일에 대해 당신은 작동할 수 있습니다.
(2) 교통은 어떤가요?
해로로, 지나서 공중과 내륙 교통.
(3) 우리는 기계를 특화할 수 있습니까?
물론, 우리의 기계의 모두는 있을 수 있고 특화합니다.
결제 조건인? 무역 조건에 대하여 어떻게 생각합니까?
전신환, L/C (신용장)은 괜찮습니다. 사전에 30% 지불, 출하 앞에 있는 잔액. 당신은 공장인도조건 센즈헨을 선택할 수 있습니다.
(5) 전체 라인 솔루션을 제공하시겠습니까?
예, 우리가 할 수 있습니다, 우리가 SMT 라인과 약간의 LED 생산 라인을 공급할 수 있습니다.
