제품 상세 정보:
결제 및 배송 조건:
|
상품 이름: | 주도하는 픽 앤드 플레이스 기계 | 맥스 PCB (폴리염화비페닐) 사이즈: | 500*300mm |
---|---|---|---|
PCB 클램핑: | 실린더 클램핑, 조정할 수 있는 트랙폭 | 아니오. 카메라의: | 4 PC |
머리들의 번호: | 20 PC | 성분은 이릅니다: | 0201-10mm 패키지와 ic 기타 등등 |

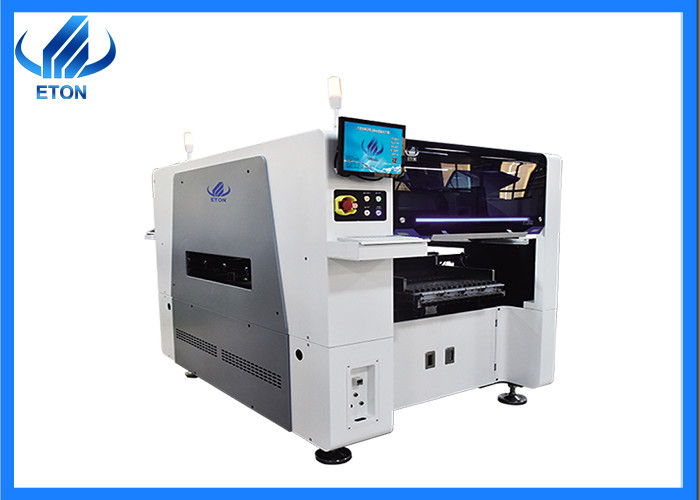

LED 가로등 제조기 90000CPH 픽 앤드 플레이스 기계
도입
또한으로서 안 채 그것의 생산 라인에 있는 표면 실장 시스템 (표면 실장 시스템) 장착기계는 정확하게 표면 부착 부품을 탑재하기 위해 배치 헤드를 이동함으로써, 접착제 분배기 또는 스크린 프린팅 머신 뒤에 구성됩니다. 장치는 PCB 상의 패드에 제한을 가했습니다. 설명서와 자동 2로 나뉘어집니다.
작업 원칙
장착기는 직접적으로 프린팅 플레이트 위의 드릴링 삽통홀 없이 일정 위치에 표면 설치용 성분을 첨부하고 납땜질할 수 있으며, 그것이 산업 자동화의 또 다른 제품으로 묘사될 수 있습니다. 장착기는 주로 배치 헤드와 정전 렌즈로 구성됩니다. 처음으로, 배치 헤드는 노즐을 잡고, 수입된 배치 부품의 패키지 형태, 구성 번호와 다른 매개 변수에 따라 PCB의 상응하는 자리에서 부품을 흡수합니다 ; 둘째로, 렌즈가 발견하는 정전기가 월드비전 제어 프로그램에 따라 픽업 요소와 확인하고 제휴합니다 ; 마침내, 배치 헤드는 상응하는 자리들에 대한 성분을 PCB 보드에 탑재합니다
작업 절차
1. 다음과 같은 배치 전에 준비 : 상품 처리 문서로 준비하고, 간접 광고 세부로 준비하고, 구성장치 정보를 만나는 공급 장치로 준비하기 ;
2. 장착기를 부팅시키세요 : 기구 안전 기술적 작업 절차에 따른 기계와 기계에서의 기압이 그 요구를 만족시키는지 체크하기 위한 주의 집중을 가동시키세요. PCB 보드의 폭에 따라 트랙폭을 조정하세요 ;
3. 온라인 프로그래밍
4. 공급 장치를 설치하세요
5. 기준 표식과 성분의 비주얼 이미지를 만드세요 ;
6. 재판 붙여넣기
7. 대량 생산
8. 점검
매개 변수
차원 (L*W*H) | 2317*1376*1762mm |
전체 중량 | 1700 킬로그램 |
PCB 종 폭 |
맥스 :(단면 인쇄 회로 기판) 500*450mm ;(두배 PCB) 500*300mm 민 :50*50mm |
PCB 두께 | 0.5-4.5mm |
PCB 클램핑 | 실린더 클램핑, 조정할 수 있는 트랙폭 |
No.of 공급 장치 스테이션 | 32 PC |
No.of 머리 | 20 PC |
장착 속도 | 90000 CPH |
힘 | AC 380 V |
운영 환경 | 6 KW |
픽 앤드 플레이스 기계의 기능
1. 고속 장착기가 0201이지 성분을 탑재할 수 있습니다,
2. 이것은 이중 모둘과 다중기능의 기계입니다, 전체 20 머리, 각각 10 부 머리가 동시에 2개 종류의 상품을 생산할 수 있습니다.
3. x 축은 자기를 띤 라이너 motor,Y 주축과 Z 축이 서보 모터, 매우 좋은 공연과 고정밀도라는 것 입니다.
4. 그것은 지적이고 전구, 패널, 다운 라이트, 가로등, 파워 드라이버, 다른 전자 보드, 등과 같은 LED 라이트와 전기적 보드의 다른 유형을 생산할 수 있습니다
5. 그것의 높은 정확성(정확도), T 오우 LED 칩, 저항기, 축전기, IC, 형태의 성분 기타 등등을 적용하십시요.
6. 그것은 고속 기계이고 최적 속도는 90000CPH입니다
우리를 선택합니까?
소포와 배달
FAQ
1. 당신은 PCB 컨베이어 기계를 공급합니까?
한 : 예, 우리는 컨베이어, 픽 앤드 플레이스 기계, 리플로우 오븐 기계, 기타 등등과 같이, 전체 SMT 라인 기를 공급합니다.
2. 이 자동 스텐실 프린터 기계가 조명 드라이버 보드를 출력하는데 적합합니까?
한 : 예, 이 자동 스텐실 프린터 기계는 매우고 정밀도입니다, 최대 PCB (폴리염화비페닐) 크기를 위한 적당하 400*340mm입니다, 프린팅 정확도가 0.025 밀리미터에 도달합니다.
3. 이 기계 보증이 무엇입니까 ? 그리고 에프터 서비스는 어떻습니까?
한 : 우리는 보증 동안, 1년 보증을 제공합니다, 어떠한 부분도 수정되고 대체할 필요가 있고 자유로울 것입니다. 그리고 우리는 지원 기계가 설치한다는 것을 원하고 온라인을 훈련시키으면서, 또한 기계 지지체 리모콘, 기계가 매우 쉬울 것이고를 위해 작동합니다.
4. 나는 LED 디스플레이를 생산하고 싶고 적합하 이 제품을 생산한 당신의 기계를 합니까?
한 : 예, 우리가 LED 디스플레이 제작을 위한 전체 SMT 라인을 제공할 수 있는 것을 스텐실 인쇄기 기계, 픽 앤드 플레이스 기계, 리플로우 오븐 기계, 컨베이어 기계, 기타 등등이 포함합니다
5. 우리가 기계에게 어떠한 경험도 작동하게 하지 않습니다, 그것이 작동이 어렵습니까 ?
한 : 우리의 기계는 매우 쉽습니다 ! 배우도록 단순하고 쉬운 우호적 맨 머신 인터페이스, 훈련의 며칠 이내에 연산자 캔 기계 제어.
6. 내가 인도에서 왔습니다, 나는 인도 루피로 지불할 수 있습니까?
한 : 그래서 미안한, 이 명령은 USD 또는 CNY까지 지불만을 지원합니다. 그리고 우리는 또한 직접적으로 알리바바에 의해 지불을 지원합니다.
