제품 상세 정보:
결제 및 배송 조건:
|
길이: | 3150mm | 폭: | 2250 밀리미터 |
---|---|---|---|
높이: | 1650 밀리미터 | 전체 사람: | 2500 킬로그램 |
PCB 사이즈: | 맥스 :1200*300mm 민 :100*100mm | 마운트이그 방식: | 그룹 선발과 선택하여 개별적으로 개별적으로 /를 위치시키는 것고 개별적으로 위치시키는 것 |
아니오 공급 장치 스테이션의: | 48 PCS 이중 모둘 | 아니오 머리의: | 24 PCS 이중 모둘 |

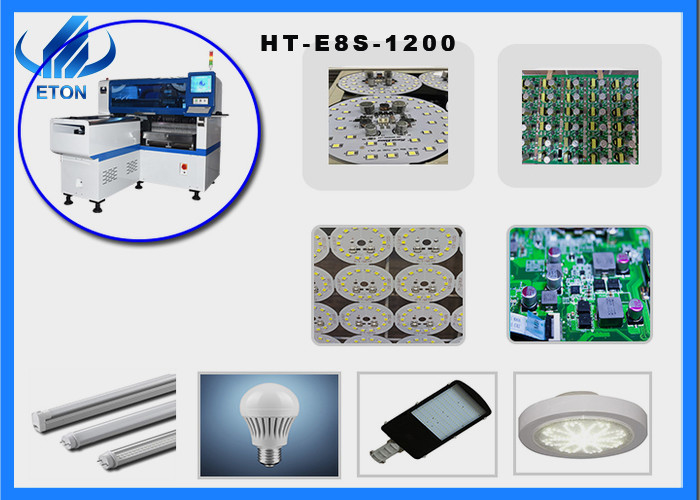

모든 종류의 led 라이트닝을 만드는 픽 앤드 플레이스 기계
기계에 대한 도입
1.2중 모드 자기 부상 열차는 고속 칩 마운터를 다기능합니다
2중 모드 그룹, 듀얼 시스템 다기능 칩 탑재기는 동시에 2 다른 제품을 생산할 수 있습니다. 듀얼 모드 그룹에 48 페이다가 있으며, 각각 모듈과 듀얼 모드 그룹에서 24개의 흡입 노즐과 각각 모듈에서 12개의 흡입 노즐에 24 공급 장치
2.PCB 보드
최대 : 1200*300mm
최저치 : 100*100mm
3.장착
가로 비즈, 렌즈, 축전기, 저항기, IC과 다양한 특별한 형태의 성분으로 설비된 채 0402가지 성분의 최소 장착과 15 밀리미터의 최대 장착은 LED 전구, DOB 전구, 패널 램프, 다운 라이트, 가로등, 램프 관, 부드러운 가로 벨트, 디스플레이 화면, 회로판, 기타 등등과 같은 다양한 엘이디 조명등을 탑재하는데 적합합니다
4. 카메라
카메라, 비행 인식 시각적 정렬, 표시 수정, 수입된 카메라 하이크비전, 개선된 인식 정확도의 4개 세트
매개 변수
차원 | |
길이 | 3150 밀리미터 |
폭 | 2250 밀리미터 |
높이 | 1650 밀리미터 |
전체 중량 | 2500 킬로그램 |
PCB | |
PCB 종 폭 | 맥스 :1200*300mm 민 :100*100mm |
PCB 두께 | 0.5-5mm |
PCB 클램핑 | 조정가능한 압력 공압 |
설치 상태 | 그룹 선발과 분리된 플레이싱세파라테 선발과 분리된 장소 |
O.S. | |
시스템 | Windows7 |
소프트웨어 | R&D 독립적으로 |
디스플레이 | 터치 스크린 모니터 |
입력 장치 | 마우스, 키보드를 조작합니다 |
비젼 시스템 | |
카메라의 번호 | 수입된 카메라의 4개 세트 |
마크 수정, 비행 식별을 위해 환상으로 보입니다 | |
탑재 정밀도 | ±0.04mm |
탑재 높이 | <15mm> |
장착 속도 | 90000 CPH |
성분 | 축전기, 저항기, IC, 형태의 성분, 기타 등등인 LED. |
성분은 스페이스를 둡니다 | 0.2 밀리미터 |
공급 장치 스테이션의 번 | 48 PC |
노즐의 번호 | 24 PC |
급전 로 | 두배 모터와 전동 피더 |
SMT 생산 라인
1. 스텐실 인쇄기 기계 : 사용 강철 스크린이 PCB의 솔더 패드 위에 땜납 페이스트를 출력합니다
2. 컨베이어 : 그것은 전송과 버퍼의 역할을 수행합니다
3. 픽 앤드 플레이스 기계 : PCB 보드의 지정된 위치에서의 탑재 요소
4. 리플로우 오븐 : 리플로우 솔더링로를 통하여 PCB 보드를 통과하고 성분과 PCB 보드가 더 잘 고수하게 하기 위해 땜납 페이스트를 녹이세요
FAQ
Q1 :어떤 종류의 서비스를 이튼으로부터 기계를 구입하면, 내가 어떤 종류의 서비스를 가지고 있을 수 있습니까 ?
한 :우리는 당신을 줄 것이고 설치합니다고 훈련. 그것은 당신을 위해 자유롭습니다. 그리고 우리는 당신과의 엔지니어를 보낼 것입니다.
Q2 :무엇이 기계의 개런티에 대한 것입니까?
한 :유지 :1년 전체는 기계화합니다, 어떠한 부분도 수정되거나 대체될 필요가 있고 자유로울 것입니다. 우리는 처음부터 끝까지 기계의 책임을 질 것입니다.
Q3 :당신은 자체 기계를 개발했습니까?
한 :9건 발명 특허, 12 소프트웨어 저작권과 112건 실용적 특허를 포함하여 그것은 독립적으로 세계의 첫번째 과학 기술적 발명 특허와 특허 기술을 개발했습니다.
