제품 상세 정보:
결제 및 배송 조건:
|
길이: | 2788 밀리미터 | 폭: | 1686 밀리미터 |
---|---|---|---|
높이: | 1375 밀리미터 | 전체 중량: | 1700 킬로그램 |
PCB 두께: | 0.5-4.5mm | 시스템: | Windows7 |
No.of 공급 장치 스테이션: | 32 PC | 머리들의 번호: | 20 PC |
하이 라이트: | 80k CPH SMT 장착기계,마크 카메라 SMT 장착기계,Windows7 SMT 탑재기 기계 |

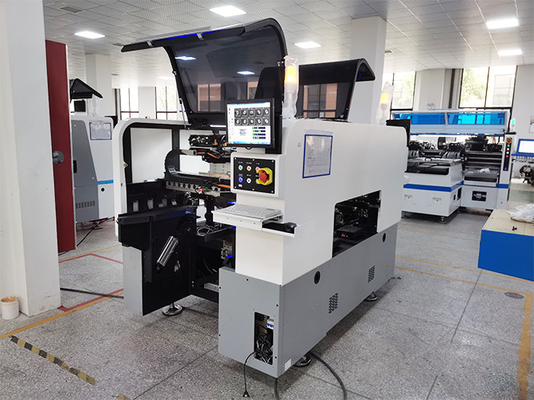

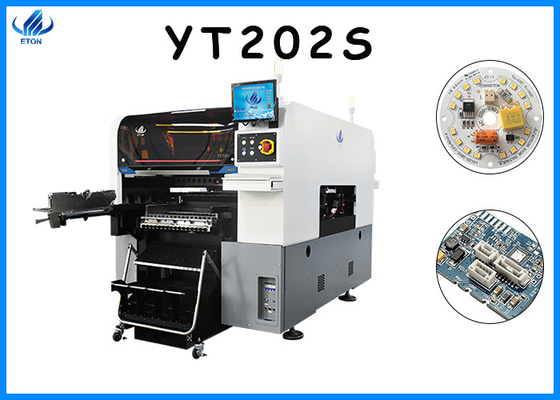

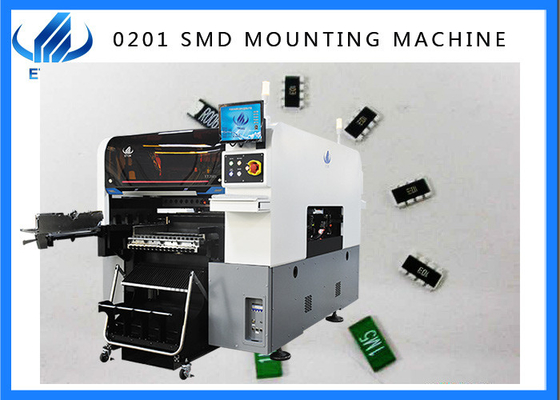

전체 전자 공업 0201-40*40mm을 위한 80000CPH SMT 기계 적당합니다
특성
1. 고속도 보편적 통합된 장착 헤드 : 고속 보편적 통합된 장착 헤드는 광범위한 상응하는 범위로, 40*40mm의 큰 성분에 0201의 극소형 칩에 해당될 수 있습니다
2. 새로운 고정된 비행 인식 카메라 : 인식 성능을 개선하고, 고속 탑재 요소의 크기를 40*40mm으로 확대하고, BGA 또는 CSP와 같은 볼 그리드 어레이를 인지하세요
3. 광학적 인식 카메라 : 마크 카메라 : 3가지 조명색 인식을 사용한고 정밀도 마크 카메라 인식 시스템
고정된 비행 인식 카메라 : 빨리 고속 비행 인식 카메라를 통하여 한 번에 다수 헤드 이미지를 수집하고 구성요소 이미지 위치와 선형 수정과 조정할 수 있는 조명 공급원 키의 시각적 보정을 수행하세요
4. 공급 장치

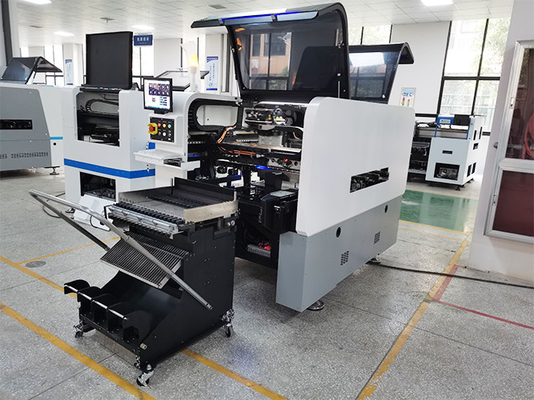

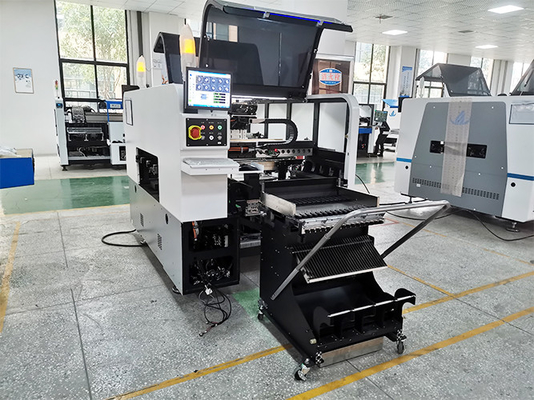

공급 장치 손수레 : 상호 공급 장치 손수레의 정거장은 32 PC이며, 그것이 재료의 64개 트레이를 잡을 수 있습니다. 제품의 필요에 따르면, 공급 장치 손수레와 IC 배낭은 자유로이 바뀌게될 수 있습니다. 손수레는 변화 시간을 최소화하기 위해 원터치 방식으로 바뀔 수 있습니다
양두 지적 공급 장치 : 그것은 YT 일련 보편적 양두 지적 공급 장치를 지원합니다. 성분을 흡수할 때, 그것은 안정적이고 고속이고 정확한 공급을 실현하기 위해 광학을 통하여 정확하게 성분을 흡수합니다
IC 배낭 : 그것은 다층 팔레트 (IC 배낭을) 지원하며, 그것이 빨리 그리고 쉽게 교대로 공급 장치 손수레로 설치될 수 있습니다
5. PCB
양두 더불 레일 : 동시에 2 다른 제품을 생산할 수 있는 20개 머리들, 2개 철도. 한 장착 헤드가 일하는 것을 멈출 때, 다른 것 영향을 받지 않습니다
맥스 사이즈 :500*450mm (단면 인쇄 회로 기판)
500*300mm (두배 PCB)
민 사이즈 :50*50mm
매개 변수
PCB板尺寸/PCB sized* W) | 最大尺寸Max 사이즈 :板500mm*300mm (두배 PCB) 最小尺寸Min 사이즈 : 50mm*50mm |
PCB板厚度/PCB 두께 | 0.5-4.5mm |
PCB板固定方法/PCB 클램핑 | 漸度可/Cylinder 클램핑, 조정할 수 있는 트랙폭 |
定方式/Rail | 固定道)/2 Rail,2 받침대 (철도 1,4가 고정된 레일입니다) |
系/System | 윈도우즈 7 |
件/Software | 自主/ R&D 독립적으로 |
生仟/Production 관리 MES 시스템 | 提供要求定制(配)/는 (선택을) 특화했습니다 |
程/Off-line 프로그래밍 | 이용 가능한 것과 함께 |
카메라의 相机量/No | 4套/4 세트 (字相机 디지털 카메라) |
固定元器件/Bottom 비젼 카메라 인식 | |
位 +MARK校正/Vision alignment+Mark 수정 | |
重精度/Repeat 정확성 | ± 0.02 밀리미터 |
片高度/Mounting 높이 | w20mm |
片速度/Mounting은 속도가 납니다 | 80000CPH (本公司最件下) (최적 속도) |
范/Components는 이릅니다 |
0201料及IC背包料 민 0201 ~40*40mm 테이프 릴 패키지와 IC 트레이 피이더 기타 등등. |
使用源及功率/Power | 380AC 50HZ 6KW |
使用境/Operating 환경 | 23' C 土 3' C |
方向/T「ansmission 방향 | 捕向)/Standard : 단방향 |
送方式/Transmission 방식 | 在/Online은 운전합니다 |
定位方式/Position 방식 | 光/Optical |
耗量/Ai「consumption | 0.4-0.6mpa (4-6kgf / cm2) 150N/min |
控制/Electrical 제어 | 이튼에 의한 이튼 自主/Independent 연구 개발 |
舶 1 套/Motion 제어 카드 모듈 1 세트 | 이튼에 의한 이튼 自主/Independent 연구 개발 |
XYZ話方式/X,Y,Z 주축 운전 길 | 高端磁浮眺+伺服机/High-end 자기를 띤 리니어 모터 +Servo 모터 |
공급 장치 스테이션의 可放置送料器>/No | 徹送料器台轍32PCS,可老料器台轍16PCS, 可蜀要送料器台背包可自由切配) / 양측 사이드 도킹 카트 슬롯 32PCS, 테이프 릴 패키지 :64PCS (일 측면 도킹 카트 슬롯 16PCS, 테이프 릴 패키지 :자유로이 도킹 카트와 IC 트레이 피드에르드크 트레이 피이더 사이에 전환한32PCS) :선택) |
머리들의 吸嘴安m/No | 徹20PCS(徹 10PCS)/Double 옆 :20 PC (일 측면 :10 PC) |
送料方式/Feeding 방식 | 智能送料器/Intelligent 양두 공급 장치 |
SMT가 무엇입니까
SMT는 요즈음 전자적 조립 공업에 가장 통속 기술과 과정인 표면 실장 기술입니다. SMT 칩은 PCB를 기초로 하여 처리된 일련의 과학 기술적인 프로세스의 단축을 언급합니다.
다른 기계
또한 칩 마운터를 제공할 뿐만 아니라, 기계, 도킹 스테이션, 인쇄 장비, 리플로우 납땜, 트랜스퍼 머신, AOI, SPI, 엑스레이, 언로딩 기계, 기타 등등을 로딩하는 우리.
FAQ
큐 :패키징된 당신의 제품은 어떻습니까?
한 :모든 기계는 그림의 그것과 같이 진공이고 나무로 된 포장으로 싸여집니다.
큐 :어떻게 당신의 기계가 옮겨지는지 알고 싶습니까?
한 :우리는 EMS, UPS, DHL 또는 TNT에 의해 또는 일부에 대한 당신의 요청으로서 항공 우편을 사용하여 중국 본토로부터 전 세계로 발송합니다. --- 기계를 위한 바다 선적.
큐 :다른 회사에 비해 당신의 우위가 무엇입니까?
한 :광전자 고속 탑재기의 세계적 선도 브랜드와 중국에서 SMT 탑재기의 개척자 기업으로서, 이튼의 제품은 대한민국, 인도, 베트남, 튀니지, 이집트, 터키, 러시아, 브라질과 이란과 같은 20개국 이상과 지역으로 보내집니다. 9건 발명 특허, 12 소프트웨어 저작권과 112건 실용적 특허를 포함하여 그것은 독립적으로 세계의 첫번째 과학 기술적 발명 특허와 특허 기술을 개발했습니다. 그것은 연속하여 센즈헨 첨단 기술 기업, 광동 첨단 기술 기업, 국가적 첨단 기술 기업과 유명한 센즈헨의 타이틀을 얻었습니다
