제품 상세 정보:
결제 및 배송 조건:
|
이름: | 픽 앤드 플레이스 기계 | 보증: | 1년이요 |
---|---|---|---|
장착 속도: | 500000CPH | No.of 머리: | 136 PC |
NO.of 공급 장치: | 136 PC | No.of 카메라: | 10개 세트 |
하이 라이트: | 이중 모둘 SMT 픽 앤드 플레이스 기계,네온 광 SMT 장착기계,네온 스트립 SMT 장착기계 |

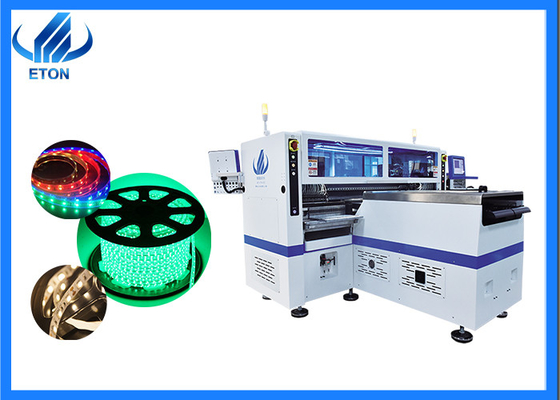

이중 모둘 136 머리들 136 공급 장치와 어떤 전선 네온사인 스트립 라이트 SMT 픽 앤드 플레이스 기계
제품 설명
T9-2S LED는 장착기계를 벗깁니다, 이것이 우리의 회사에 대한 설계 스타일입니다, 푸르고 하얀 배경색이 당신이 외모에서 매끄럽게 느끼게 합니다.
T9-2S는 특별히 LED 유연성 광 스트립을 생산하는데 사용된 우리의 회사의 기계이며, 그것이 또한 무엇이라 할지라도 그것이 LED 라이트 스트립인 한 그것이 생산될 수 있는 것을 의미합니다 그것이 인 길이.
우리의 기계는 어떠한 길이의 탄력적 광띠를 생산할 수 있습니다, 어떤 물질도 그것은 5m, 10m, 50m, 100m이 아니고 당신이 200m 또는 긴을 생산하고 싶으면 문제 없음이 있습니다.
첫번째 이유가 우리의 기계의 PCB 보드의 길이가 250mm* 어떠한 길이라는 것이기 때문에.
250 밀리미터가 엘이디 조명등 산업의 표준 폭인 여기의 폭이라는 것이 주목되어야 합니다

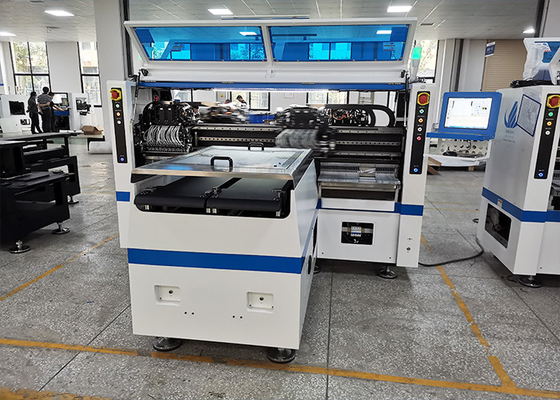

계속 이 기계를 이해하도록 합시다. 그것의 길이는 3454 밀리미터이고, 그것의 폭이 3035 밀리미터이고, 그것의 키가 1777 밀리미터이고, 그것의 전체 중량이 3100 킬로그램입니다. 실제로, 기계로서, 이것은 또한 상대적으로 대 용적입니다.
이것은 이 기계가 2 모듈로 설계되기 때문입니다. PCB 보드가 LED 라이트 스트립을 만들도록 매우 단순하기 때문에, 내가 전에 언급한 것처럼, 생산 속도는 매우 결정적인 요소가 되었습니다. 이것이 우리가 그것의 생산력을 증가시키기 위해 단지, T9-2S를 위한 2 모듈을 만든 이유입니다. 이 기계의 이상적 생산력은 500000CPH에 도달할 수 있습니다.
재능 장점을 극대화하면서, 첫번째는 "이기는 것을 참은 " 우리가 부르는 다른 기계 보다 머리 속에 더 훨씬 더 그것을 만드는 이중 모듈 구조입니다.
원 모듈에서 머리들의 수는 68PCS를 도달하게 하고 따라서 2 모듈 중 T9-2S가 그것의 최고 고속 생산 능력의 비밀인 총 136 머리들을 가지고 있습니다.
매개 변수
PCB 사이즈( Width*Length) | 250(± 10)mm*Any 길이 |
PCB 두께 | 0.1 -0.5mm |
PCB 클램핑 | 진공 흡착 작용, 실린더 클램핑, 조정할 수 있는 트랙폭 |
증가하는 방식 | 그룹 선발과 그룹 장소 |
반복 정확성 | ±0.05mm |
성분은 이릅니다 | LED3014/3020/2835/5050과 저항기, 축전기, 브리지 정류 회로 기타 등등. |
포지션 모드 | 광학적입니다 |
No.of 머리 | 양측 사이드 :136PCS (일 측면 :68PCS) |
SMT 탐지
기계의 생산을 하는 LED 라이트에서, 매뉴얼 육안 검사 뿐 아니라 생산 과정의 결점은 또한 AOI 광학 정밀검사와 같은 기계에 의해 탐지될 수 있습니다.
기계는 자동적으로 카메라를 통하여 PCB를 스캐닝하고, 이미지를 캡쳐하고, 시험된 납땜 접합부를 데이터베이스에서 자격 있는 매개 변수와 비교합니다. 그리고 잔상 처리가 PCB에 결점을 조사하고 디스플레이 /가 디스플레이를 통하여 결점을 표시하거나, 자동적으로 수리를 위해 밖에 그들을 표시합니다. 그것은 자동적으로 PCB 보드에서 다양한 장착오차와 납땜 불량을 탐지하기 위해 고속, 고정밀 비전 처리 기술을 채택합니다. 생산 효율과 납땜 품질을 향상시키기 위해 인라인 검사용 용액을 제공하면서, PCB 보드는 미세-피치 고밀도 위원회에서 저비중 큰 위원회까지 이릅니다.
자동 광학 검사기 (AOI)는 결점을 감소시키고 좋은 프로세스 컨트롤을 위한 조립 과정의 초기에 오류를 발견하고 제거할 것입니다. 결점의 조기 검출은 나쁜 PCB를 차후 조립체 스테이지에게 보내기를 회피할 것이고, 수정된 비용을 줄이고 수리 불가능 위원회를 폐기하기를 회피할 것입니다.
