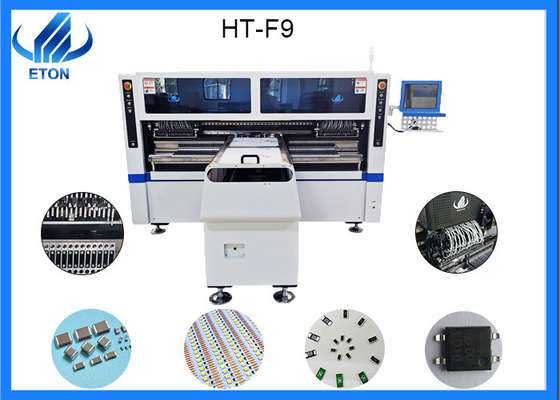

SMT 장착기계는 LED 라이트에 적용됩니다, 장착기계가 주도하는 3014,3020,3528,5050, 저항기, 브리지르 레크트피에스에 적용됩니다

SMT 장착기계는 LED 라이트에 적용됩니다, 장착기계가 주도하는 3014,3020,3528,5050, 저항기, 브리지르 레크트피에스에 적용됩니다

특징

1 Ｍ LED 신축성 스트립, 0.6 Ｍ, 0.9 Ｍ, 1.2 Ｍ 리지드 피씨비와 0.5 Ｍ에 적용됩니다. 대용량으로 동시에 4개 종류의 물질로 생산하기. LED 칩과 저항기의 어떠한 비율과 이사회에 이용 가능합니다.

A/B/C/D가 일 수 있는 듀얼 암 네 ·모듈, 각각 탑재부, 부분을 위한 17개 노즐은 개별적으로 또는 동시에 증가했습니다.

보정 자동적으로, RGB에 이용 가능한고 정밀도.

전용 특허 기술 : 잡고 시작하기 위해 분류하기 위한 그룹.

기술적인 매개 변수

차원 :2700*2300*1550mm

전체 중량 :1700 킬로그램

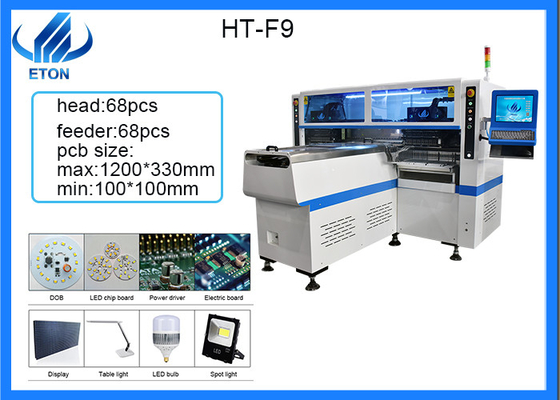

PCB 종 폭 :맥스 :1200*330mm 민 :100*100mm

PCB 두께 :0.5-5mm

PCB 클램핑 :조정가능한 압력 공압

설치 상태 :그룹 선발과 그룹 장소

소프트웨어 :R&D 독립적으로

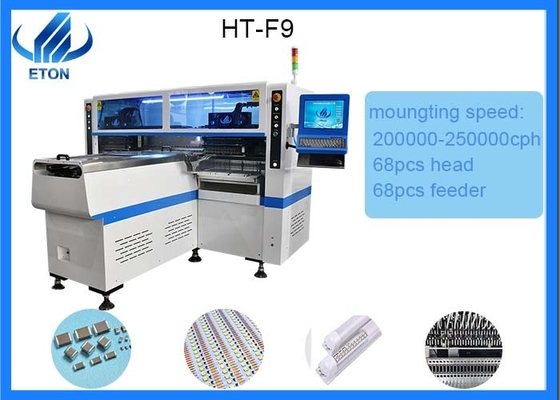

장착 속도 :200000-25000CPH

반복이 정확성을 탑재합니다 :±0.02mm (반복 정확성)

탑재 높이 :5 밀리미터

성분 :LED 3014/ 3020/ 3528/ 5050과 축전기, 저항기, 브리지 정류 회로, 기타 등등.

No.of 카메라 :5 PC

소비 전력 :6KW

No.of 머리 :68 PC

No.of 공급 장치 :68 PC

SMT 라인

특징 :

SMT, 전자 제품의 전반적 사용이 크기, 무게, 60% ~ 80% 중 40% ~ 60%를 감소시킨 후, 전자 제품, SMT 부품의 크기와 무게의 1.high 조립 비중, 작은 사이즈와 경량은 단지 전통적 플러그 인 구성 요소의 약 1/10입니다 .

2.높은 신뢰도와 제진 테이블 능력. 낮은 납땜 접합부 결함 률.

3.좋은 높은 주파수 특성. 감소된 전자기이고 무선 주파수 간섭.

자동화를 실현하고 생산 효율을 향상시키기 위한 4.easy. 30% ~ 50%까지 비용을 줄이세요 . 저장 물질, 에너지, 장비, 인력, 시간과 기타.

머리

SMT 노즐, SMT SMT 탑재기는 구성 부품과의 실질적 접촉을 흡수하고 탑재하는데 사용됩니다. 사이즈가 있습니다, 그것의 분류를 위한 원칙이 일반적으로 그것의 지름의 사이즈입니다.

1.노즐 소재 :

(1) 플라스틱 노즐 : 이름으로서의 플라스틱 노즐은 노즐의 물질이 플라스틱으로 만들어진다고 제안합니다, 이런 종류의 노즐이 플라스틱이 의 평탄하지 않은 전자 구성품 또는 까다로운 전자 재료의 표면에 적합하, 이점이고 노즐이 저비용이지만, 그러나 고무 노즐 수명이 오랫동안 있지 않고, 정치환에 대한 필요, 그것이 권고되고는 그 고무 노즐, 사용을 위한 구입 많은 고무 노즐 구매, 때 웨어, 직접적으로 대체될 수 있습니다.

(2)다이아몬드 강철 흡입 노즐 : 사용하도록 단단하고 오래가고 쉬운 것의 그러나 비싸고 비용 효율적이 장점은 높지 않습니다.

(3)텅스텐 강철 흡입 노즐 : 강하고 오래가지만 희게 되도록 쉽 그러나 석유에 희게 됩니다 텅스텐 강철 흡입 노즐은 코팅을 쓰 그러나 또한, 계속 사용합니다.

(4) 세라믹 노즐 : 세라믹 노즐은 하얗지 않지만 매우 부서지기 쉽고 깨지도록 쉽습니다.

2.노즐 형상 : 흡수 노즐 형상은 정사각형 홀, 라운드, Ｖ 슬롯머신을 가지고 있습니다, 공통 전자 재료가 시장에서 일반적으로 이용 가능하고 직접적으로 재고품 SMT 기계에 해당되어 구입될 수 있고 있을 수 있고, 위쪽에 약간의 위원회가 사용된 돋움부 또는 큰 소재일 것입니다, 그것이 전자 구성품에 맞게 제조될 필요가 있습니다.
