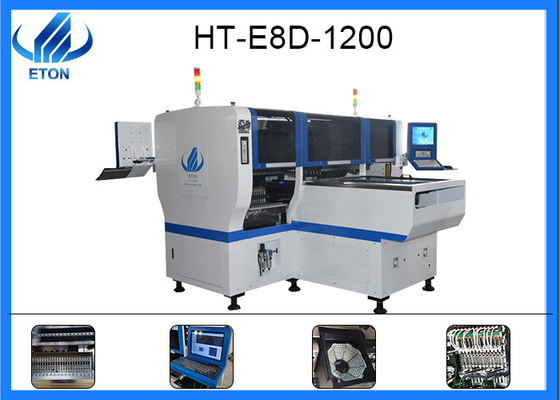

0402 - 17 밀리미터 성분 / 생산하는 렌즈 / LED 튜브를 위한 파워 드라이버 SMT 칩 마운터

SMT 기계는 0402-17mm, 생산하는 렌즈, 주도하는 튜브, 주도하는 전구, 신축성 스트립, 파워 드라이버 등을 위한 성분을 탑재할 수 있습니다.

제품 상세정보

모델 번호 :E8D-1200

차원 :3150*2250*1650mm

머리들 :24 PC

중량 :2500 킬로그램

장착 속도 :90000CPH

전원 :380AC 50HZ

공급 장치 :48 PC 이중 모둘

핵심 구성 요소 :모터

브랜드 :이튼

시각적 카메라 :수입된 카메라의 4개 세트

원산지 :광동, 중국

보증 :1년이요

기계류 테스트 리포트 :제공됩니다

배달 :30 일 이내에

공급 능력 :달 당 50개 세트

SMT 생산 라인

SMT 생산 라인 주요 장비 : 인쇄 장비, SMT 기계 (상부면 전자 구성품), 리플로우 납땜, 플러그 접속식이, 물결 오븐, 테스트 패키징. SMT의 광범위하게 사용되는 응용프로그램은 전자 제품의 소형화와 다중 기능과 대량 생산과 저결함화 비율 제품의 생산을 위한 제공된 상황을 장려했습니다. SMT는 혼성 집적 회로 기술로부터 발달된 전자 조립 기술의 새로운 세대인 표면 조립 기술입니다.

기대

고집적화, 고성능, 멀티 리드와 좁은 간격의 방향으로 IC 패키징의 개발과 함께, 그것은 최고급 전자 제품에서 SMT 기술의 적용을 장려합니다, 많은 기술적 난제가 있습니다. 1998년 이후로, BGA 기기는 넓게 특히 통신 산업에서, 사용되었습니다. BGA 장치의 비율은 신속히 증가했습니다. 동시에, SMT 기술은 통신과 같은 고급품에 의해 가동되고 빠른 좋은 개발 기간에 접어등습니다.

PCBA에 대해

1.PCBA 절차 : PCBA = 프린트 회로 기판 조립 즉, SMT를 통한 비어 있는 PCB, 그리고 나서 전 과정을 통하여 플러그 접속식인 하락은 PCBA 과정으로 언급했습니다.

산업 상태 : 전자 기기의 제조업의 하반기에서 프린트 회로 기판의 생산 때문에, 그것은 전자 산업의 침체된 사업으로 간주됩니다. 거의 시장 점유율에 의해 프린트 회로 기판을 세계 최대 전자 구성품 제품으로 만들면서, 모든 전자 장치는 인쇄 회로 기판 지지체를 요구합니다. 일본, 중국, 대만, 서유럽과 미국은 주인쇄 회로기판 제조 기초입니다.

2.최근 몇 년 동안, HDI 보드, 패키징 보드와 연성 보드의 출력치는 단식 / 복식 패널과 다층 기판의 감소와 함께 증가했습니다, 컴퓨터 마더보드, 통신 등판, 자동차 보드와 다른 분야에서 앱이 천천히 성장하고 있다는 것을 그것이 보여준다고, 최고급 휴대전화의 앱, 노트북과 다른 가는 짧은 전자 제품, HDI 보드, 패키징 보드와 연성 보드가 또한 빠른 성장을 유지할 것입니다.
