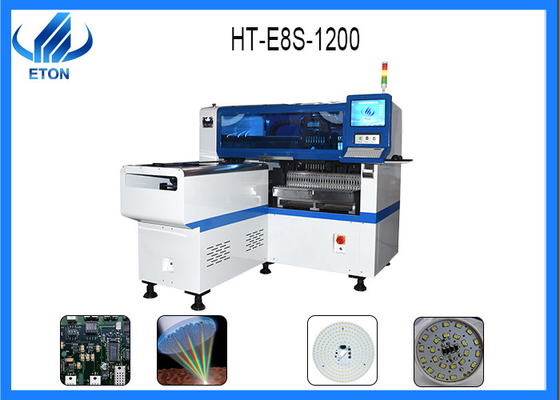

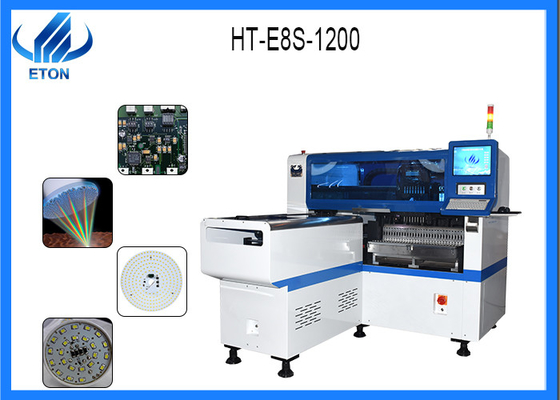

주도하는 전구, dob 전구, 등을 위한 LED 라이트 산업에서 SMT 골라내어 붙이기 칩 마운터.

주도하는 전구, dob 전구, 등을 위한 LED 라이트 산업에서 SMT 골라내어 붙이기 칩 마운터.

기술적인 매개 변수

차원 :2550*1650*1550mm

전체 중량 :1700 킬로그램

PCB 종 폭 :맥스 :1200*500mm 민 :100*100mm

PCB 두께 :0.5-5mm

No.of 카메라 :수입된 카메라의 2개 세트

PCB 클램핑 :조정가능한 압력 공압

설치 상태 :그룹 선발과 분리된 플레이싱세파라테 선발과 분리된 장소

소프트웨어 :R&D 독립적으로

탑재 정밀도 :±0.04mm

탑재 높이 :<15mm>

장착 속도 :45000 CPH

성분 :축전기, 저항기, IC, 형태의 성분, 기타 등등인 LED.

전송 방향 :둘다 방향 (선택)

독점적 특허 기술

전자적 공급 장치 피딩 시스템.

비전 정렬 비행 식별, 마크 수정.

논스톱 재료 리-로딩 기능

발생된 좌표, 기타 등등 뒤에 있는 자동 최적화.

SMT는 가공처리합니다

1.stencil 프린터 :땜납 페이스트는 스텐실 인쇄기에 의해 PCB에 실종됩니다

2.mounter : 기능은 PCB에 대한 표면 고정 성분을 바른 위치에 탑재하는 것입니다. 사용된 장비는 스크린 프린팅 머신의 뒤에 SMT 생산 라인에 위치하는 SMT 기계입니다.

3.병을 고치는 것 : 기능은 표면 조립체 부품이 굳게 PCB 보드에 부착되도록 접착제를 녹이는 것입니다. 사용된 장비는 SMT 기계의 뒤쪽에서 SMT 생산 라인에 위치하는 경화 가열로입니다.

4.리플로우 납땜 : 표면 조립체 부품과 PCB 보드가 굳게 함께 계약되도록, 기능은 땜납 페이스트를 녹이는 것입니다. 사용된 장비는 리플로우 솔더링로이며, 그것이 생산 라인에서 SMT SMT 기계의 뒤에 위치합니다.

5.cleaning : 그것의 역할은 흐름 이동과 같은 위에서 말한 해로운 용접 잔여물 위의 PCB 보드를 모은 것입니다. 사용된 장비는 세탁기입니다, 위치가 고쳐질 수 없고 온라인일 수 있고, 온라인일 수 없습니다.

6.detection : 그것의 역할은 용접 품질과 국회 품질검출을 위한 PCB 보드를 모은 것입니다. 사용된 장비는 확대경, 현미경, 온라인 검사 계기 (ICT), 날아다니는 바늘 테스트 장치, 자동 광학적 시험 (AOI), x-레이 검사 시스템, 기능 테스트 계기와 기타를 포함합니다. 탐지의 필요에 따른 장소가 생산 라인에 적절한 장소에서 구성될 수 있습니다.

7.repair : 그것의 역할은 PCB 보드의 실패를 발견하는 것이고 개정합니다. 사용된 도구는 철, 수리 워크스테이션, 기타 등등을 납땜질하고 있습니다. . 생산 라인에서 아무곳을 구성하세요.
