제품 상세 정보:
결제 및 배송 조건:
|
모델: | YT202s | 길이: | 2788 밀리미터 |
---|---|---|---|
폭: | 1686 밀리미터 | 높이: | 1375 밀리미터 |
전체 중량: | 1700 킬로그램 | 맥스 PCB (폴리염화비페닐) 사이즈: | 500*450mm |
하이 라이트: | LED는 스엠티 장착기를 밝힙니다,20 헤드 스엠티 장착기,2중 모드 그룹은 장착기계를 이끌었습니다 |

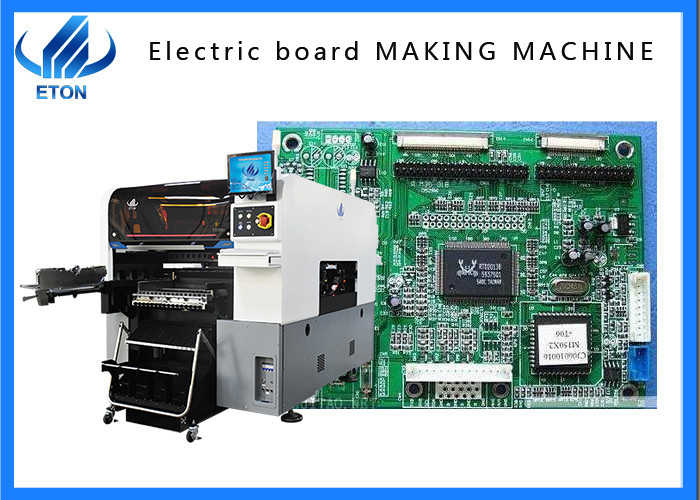

픽 앤드 플레이스 기계를 처리하는 LED 라이트 PCB (폴리염화비페닐)
기계 도입

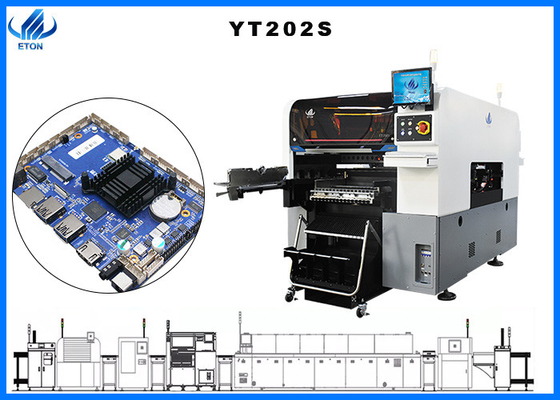

1.Yt202s 듀얼-모드 그룹,, 500 * 450 밀리미터의 가장 큰 PCB 보드 크기에 적합합니다
모든 종류의 엘이디 조명등, LED 전구, DOB 전구, 패널 램프, 다운 라이트, 가로등, 디스플레이 화면, 회로판, 기타 등등에 적합합니다
2.yt202s의 기계 외피는 검고 하얗습니다. yt202s에 의해 사용된 카메라는 중국에 최고의 상표입니다 - 하이크비전. 기계 외피는 스스로 설계됩니다. X와 y축은 리니어 모터입니다. 리니어 모터는 최소화한 더 높은 실장 정확도와 더 긴 서비스 수명과 생산비를 만듭니다. 이것은 생산 계획을 증가시킵니다

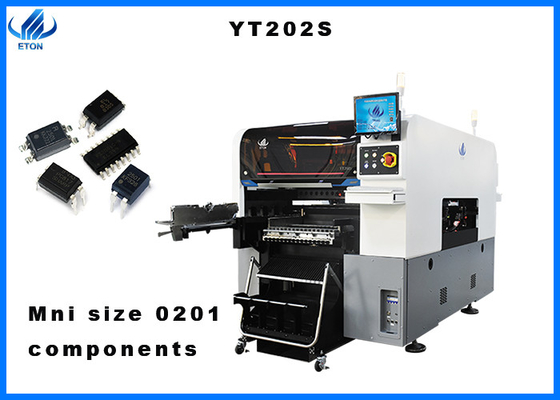

3.용량 80000cph의!, Yt202s20 장착 헤드들과 가장 작은 그 장착에 적합한 부품은 0201입니다. 그것은 BGA, CSP와 다른 볼 그리드 어레이를 확인할 수 있습니다
두배 헤드 지적 공급 장치와 손수레를 갖추어 그것은 증가하기 위한 어떤 대기, 피딩되기 위한 어떤 대기와 피딩되는 것 실현하지 않고, 매우 생산 효율을 향상시킵니다
2개 팔과 투 헤드들, 각각 머리를 위한 10개의 흡입 노즐, 각각 머리, 유연한 PCB 처리 용량을 위한 20개의 흡입 노즐은 동시에 2 다른 제품을 생산할 수 있습니다, 원 헤드가 일하는 것을 멈출 때, 다른 머리는 영향을 받지 않을 것입니다.
기술적인 매개 변수
PCB板尺寸/PCB sized* W) | 最大尺寸Max 사이즈 :板500mm*300mm (두배 PCB) 最小尺寸Min 사이즈 : 50mm*50mm |
PCB板厚度/PCB 두께 | 0.5-4.5mm |
PCB板固定方法/PCB 클램핑 | 漸度可/Cylinder 클램핑, 조정할 수 있는 트랙폭 |
定方式/Rail | 固定道)/2 Rail,2 받침대 (철도 1,4가 고정된 레일입니다) |
系/System | 윈도우즈 7 |
件/Software | 自主/ R&D 독립적으로 |
生仟/Production 관리 MES 시스템 | 提供要求定制(配)/는 (선택을) 특화했습니다 |
程/Off-line 프로그래밍 | 이용 가능한 것과 함께 |
카메라의 相机量/No | 4套/4 세트 (字相机 디지털 카메라) |
固定元器件/Bottom 비젼 카메라 인식 | |
位 +MARK校正/Vision alignment+Mark 수정 | |
重精度/Repeat 정확성 | ± 0.02 밀리미터 |
片高度/Mounting 높이 | w20mm |
片速度/Mounting은 속도가 납니다 | 80000CPH (本公司最件下) (최적 속도) |
范/Components는 이릅니다 |

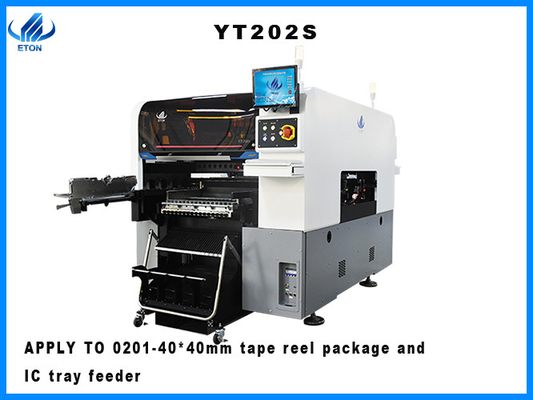

0201料及IC背包料 민 0201 ~40*40mm 테이프 릴 패키지와 IC 트레이 피이더 기타 등등. |
使用源及功率/Power | 380AC 50HZ 6KW |
使用境/Operating 환경 | 23' C 土 3' C |
方向/T「ansmission 방향 | 捕向)/Standard : 단방향 |
送方式/Transmission 방식 | 在/Online은 운전합니다 |
定位方式/Position 방식 | 光/Optical |
耗量/Ai「consumption | 0.4-0.6mpa (4-6kgf / cm2) 150N/min |
控制/Electrical 제어 | 이튼에 의한 이튼 自主/Independent 연구 개발 |
舶 1 套/Motion 제어 카드 모듈 1 세트 | 이튼에 의한 이튼 自主/Independent 연구 개발 |
XYZ話方式/X,Y,Z 주축 운전 길 | 高端磁浮眺+伺服机/High-end 자기를 띤 리니어 모터 +Servo 모터 |
공급 장치 스테이션의 可放置送料器>/No | 徹送料器台轍32PCS,可老料器台轍16PCS, 可蜀要送料器台背包可自由切配) / 양측 사이드 도킹 카트 슬롯 32PCS, 테이프 릴 패키지 :64PCS (일 측면 도킹 카트 슬롯 16PCS, 테이프 릴 패키지 :자유로이 도킹 카트와 IC 트레이 피드에르드크 트레이 피이더 사이에 전환한32PCS) :선택) |
머리들의 吸嘴安m/No | 徹20PCS(徹 10PCS)/Double 옆 :20 PC (일 측면 :10 PC) |
送料方式/Feeding 방식 | 智能送料器/Intelligent 양두 공급 장치 |
이튼 도입
이튼은 10년의 SMT 업계의 경험 보다 더 가지고 있고, 쟝시성에서 공단의 52000 평방미터를 가지고 있고, 그 자체의 독립적 연구 개발 팀을 있고 CNC와 OEM을 지원합니다
우리의 서비스
당신이 기계를 구입하는 한 우리는 그들을 설치하기 위해 엔지니어들을 지원합니다 무료로 현장입니다. 보증 기간 동안, 모든 부분은 무료로 손상되고 대체됩니다. 우리는 하루에 24 시간 온라인 비디오 가르침을 지원하고, 일생 무료 소프트웨어 갱신 서비스를 지원합니다. 우리는 인도와 이집트에서 지역 엔지니어들과 사무실을 가지고 있고 서비스가 매우 편리합니다.
FAQ
큐 : 당신은 제품 보증 인증서를 가지고 있습니까?
한 : 자사 제품은 CCC, CE, SRIA 인증을 가지고 있습니다.
큐 : 에프터 서비스는 어떻습니까? 보증은 어떻게 됩니까?
한 : 우리는 당신의 문제를 해결하기 위해 전문기술자들 로 이루어진 팀을 있습니다. 수리와 교체를 필요한 어떠한 부품도 보증 기간 동안 무료 어브샤르게입니다. 우리는 또한 당신에게 트레이닝하고 현장 설치를 제공하고, 기계의 리모콘을 지원할 수 있습니다, 기계가 중국과 작동하도록 매우 쉬운 영어 인터페이스를 사용합니다.
큐 : 거래 기업 또는 제조입니까?
우리는 스크린 프린터, SMT 기계, 픽 앤드 플레이스 기계, 리플로우 오븐, SMT 생산 라인과 다른 SMT 제품에서 분화시킨 전문적 제조입니다.
