제품 상세 정보:
결제 및 배송 조건:
|
| 이름: | 픽 앤드 플레이스 기계 | 보증: | 1년이요 |
|---|---|---|---|
| 장착 속도: | 150000-180000CPH | 장착 헤드들: | 34 PC |
| 하이 라이트: | 34개 노즐은 기계를 고르고 위치시킵니다,LED 패널 선택 플레이스 기계,관 빛 스엠티 선택 플레이스 기계 |
||

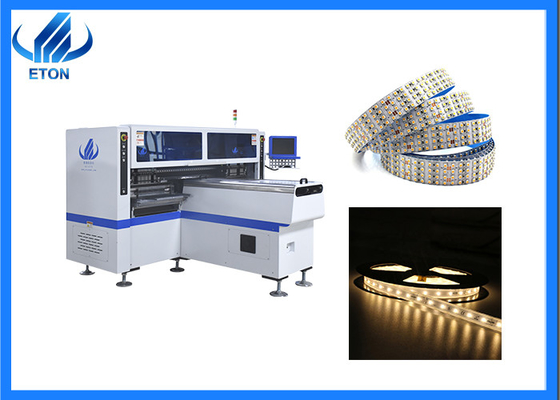

LED 패널과 SMT 픽 앤드 플레이스 기계
제품 설명
0.6m, 0.9m, 1.2m 단단한 광 보드, 0.5m, 1m 부드러운 광띠에 적용할 수 있습니다
이튼 R&D 조정할 수 있는 배치 헤드, 장착 헤드와 공급 장치 간격을 사용하는 것 탄력적인 조정될 수 있습니다
초고속 배치 역량, 68개의 배치 헤드들과 함께 비용 효율적인 결론이 적정 규모는 170,000CPH입니다
넓은 응용성과 유연성이 높은 생산성을 영향을 미치지 않고 동시에 4 다른 물질을 생산할 수 있습니다.
보정 자동적으로,고 정밀도, 이용할 수 있는 RGB를 탑재해서
지적 비행 인식 기능, 성분과 흡착작용 주 이 존재 또는 부재를 발견하고,에게 배치 에러를 방지합니다 어떤 중단.
매개 변수
| 카메라의 번호 |
5개 세트 (디지털 카메라) 비전 정렬, 마크 수정 |
| 탑재 정밀도를 반복하세요 | ±0.02mm (반복 정확성) |
| 탑재 높이 | 5 밀리미터 |
| 장착 속도 | 150000~180000 CPH |
| 성분 | LED 3014/ 3020/ 3528/ 5050과 축전기, 저항기, 브리지 정류 회로, 기타 등등. |
| 성분은 스페이스를 둡니다 | 0.5 밀리미터 |
| 힘 | 380AC 50 HZ |
| 소비 전력 | 6 kw |
| 운영 환경 | 23C±3C |
| 컨베이어 전송 | 최대 길이 :1200 밀리미터 |
| 전송 속도 | >500mm/sec |
| 전송 방향 | 단일 (left→ 권리 또는 right→가 떠났습니다) |
| 전송 방식 | 온라인 드라이브 |
| 위치결정 방식 | 광학적입니다 |
| 급기 | 0.4-0.6mpa (4-6kgf/cm2) 150N/min |
| 전기 제어 | 이튼에 의한 독자 연구개발 |
| 1 세트 운동 제어 카드 모듈 | 이튼에 의한 독자 연구개발 |
| X,Y,Z 축 드라이브 방식 | 최고급 자기를 띤 선 motor+ 서보 모터 |
| 공급 장치 스테이션의 번 | 68 PC |
| 머리의 번호 | 34 PC |
| 급전 로 | 두배 모터와 전동 피더 |
전시회 :
우리의 회사는 다음과 같은 집에서 그리고 매년 해외에서 전시회에 (유행성 기간 동안을 제외하고) 참가합니다 :
해외인 Ｌ : 인도 델리 전시회, 인도 뭄바이 전시회, 파키스탄 전시회, 이집트 전시회, 튀니지 전시회, 태국 전시회, 기타 등등 ;
국내인 Ｌ : 광저우 광야 전시회 ; 상하이 뮌헨 전시회 ; 충칭 LED 라이트 전시회, 기타 등등.
PCB를 탑재하기 위한 접합 공정을 역류하세요 :
리플로우 납땜은 표면 마운트 플레이트이고 그것의 과정이 상대적으로 복잡합니다. 그것은 두 유형으로 분할될 수 있습니다 : 일 측면 탑재와 양측 사이드 탑재.
A. 일 측면 장착 : 프리 땜납 페이스트 → 패치 (매뉴얼 장착과 기계 자동 장착으로 나뉘어지) → 리플로우 납땜 → 검사와 전기시험을 적용합니다.
B.Double은 증가하여 편들었습니다 : 프리 옆에 땜납 페이스트를 적용하고 → 패치 (매뉴얼 장착과 기계 자동 장착으로 나뉘어지) → 리플로우 납땜 → 프리 사이드 B → 패치 (매뉴얼 장착과 기계 자동 장착으로 나뉘어지) → 리플로우 납땜 → 검사와 전기시험에 땜납 페이스트를 적용합니다.
