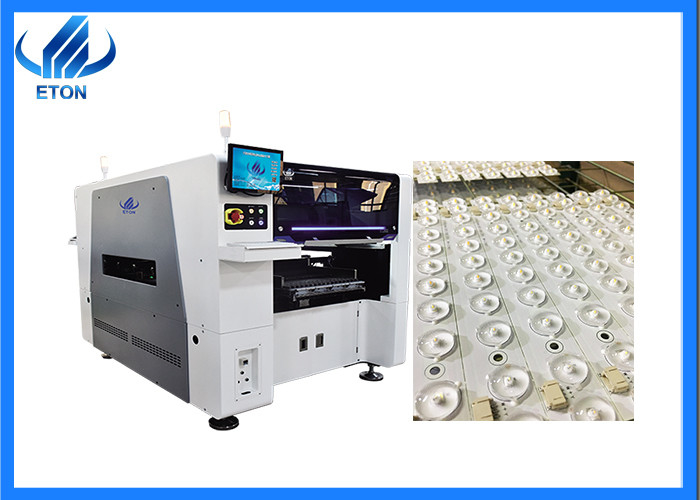

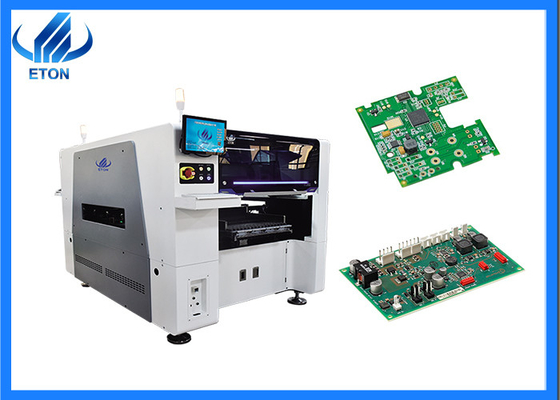

작은 SMD / LED 라이트 렌즈 조명을 위한 SMT 픽 앤드 플레이스 기계

작은 SMD / LED 라이트 렌즈 조명을 위한 SMT 픽 앤드 플레이스 기계

주요 인자

모형을 만드세요 :YT202

차원 :2317*1376*1762mm

전체 중량 :1700 킬로그램

PCB 종 폭 :

맥스 :500*450mm (단일 PCB)/500*300mm(double PCB)

민 :50*50mm

PCB 두께 :0.5-4.5mm

카메라의 번호 :4 PC

탑재 정밀도 :±0.02mm

탑재 높이 :<20mm>

장착 속도 :90000 CPH

성분 :0201-10mm 패키지와 IC 기타 등등.

전원 :380AC 50 hz 6 kw

공급 장치 스테이션의 번 :양측 사이드 :32 PC, 전체 테이프 릴 패키지 64 PC

노즐의 번호 :20 PC (양측 사이드)

주요 부문

카메라

10 이하 사이즈 밀리미터 고속과 고정밀 식별과 성분.

마크인식 :고정밀 마크 인식 시스템이 3가지 조명색 인식을 채택하고 적용의 더 넓은 범위인 어떠한 모양 마크와 렌즈 (블루 레이 스캔)에 적용됩니다.

고정된 고화소 편 비젼 카메라 :고속 비행

비젼 카메라, 동시에 빨리 캡쳐 다헤드 이미지는 화상 위치, 선형 수정, 조정할 수 있는 광원 휘도의 시각적 보정을 수행합니다.

지적 전동 피더

광학적으로 component.it의 공급 위치를 보정함으로써의, 지원 YT 일련 양두 지적 전기 테이프 릴 공급 장치는 안정적이고 정확하고 고속 공급을 달성할 수 있습니다.

특성

1.통신 방식 구조

2개 받침대, 10 spindles*2 받침대, 전체 20 축.

유연한 PCB 취급 성능이 철도를 두배로 합니다, 둘다 변종변량생산을 실현하면서, 받침대가 동시에 똑같은 큰 PCB를 탑재할 수 있습니다.

모듈 배치 헤드들과 다양한 생산 모드를 통한 플렉서블 배선.

2.고속 다중 모듈식 헤드

더 넓은 컴퍼넌트 범위 정보, 고속 다중 모듈식 헤드를 채택하고 극단적 작은 칩 0201~10mm 대형 칩에 적용됩니다.

3.아주 새로운 비행 비젼 카메라

최고 10mm*10mm까지 사이즈, 인식 성능을 개선합니다.

4.모듈식 헤드

둘다 가벼운 콤팩트 디자인으로 고속이고 지적인 각각 모듈 10 축.

이튼 기업 서비스

명령 전에 :
우리는 SMT 라인의 전문적 제안을 지원할 것입니다
우리는 최고 모듈에게 제품에 따르기를 권고할 것입니다
우리는 유리한 시세에 공장도 가격을 공급할 것입니다

명령 뒤에 :
기계는 좋은 테스트와 선적 전에 노화하는 것 가질 것입니다
우리는 기계 무료 설치와 온라인으로 훈련하는 것고 비디오 가르침을 지원하는 트레이닝, 특별한 시간을 지원합니다.
