제품 상세 정보:
결제 및 배송 조건:
|
모델: | YT202S | 보증: | 1년 12개월 |
---|---|---|---|
적용 가능한 구성 요소: | SOP | 이름: | SMD 칩 마운터, SMT 픽 앤드 플레이스 기계, SMT 칩 마운터, 스엠티 노즐 |
애플리케이션: | SMT 기계를 위한, SMD 생산 라인, SMT 장착 슈터 기계, SMT 생산 라인 | 전원 공급기: | 380V 50Hz |
상태: | 신상품인 new,100% 원형 | 상품 이름: | 장소 Machine\는 Mounter\LED 조립체 기계, 자동 SMT 장착 슈터, SMT 슈터 기계를 이끌었습니다 |
중량: | 1700kg | 장착 속도: | 80000 CPH |
타입: | 자동장치 | 용법: | 이끌리는 회로 기판 조립체, SMT 장착기계, SMD |
차원: | 2788*1686*1375mm | ||
하이 라이트: | LED 드라이버 보드 장착기계,80000 CPH LED 라이트 장착기계,리니어 모터 LED 라이트 장착기계 |
두 우주선의 결합 차와 LED 라이트 드라이버 보드 장착기계
제품 설명

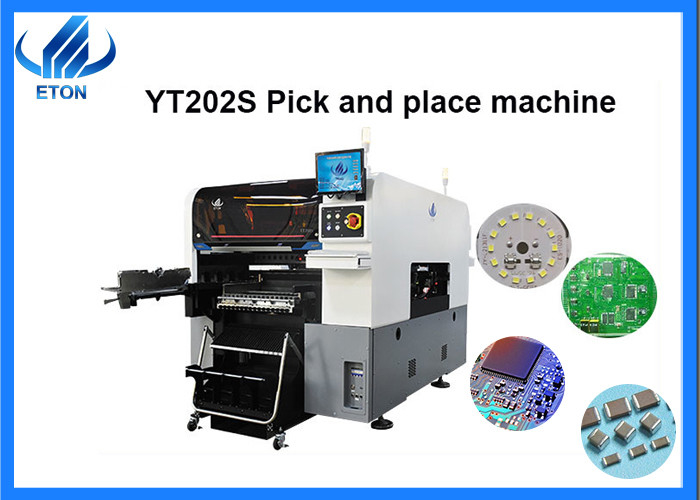

YT202S SMT 픽 앤드 플레이스 기계, YT202s의 이론 속도는 기계의 출현으로부터, 처음으로 모두의 80000 CPH입니다, 이러한 2 모듈이 대략 똑같은 것 입니다. 가장 큰 차이는 yt202s가 2개의 장착 헤드들을 가지고 있다는 것입니다.
기계가 일할 때, 그들은 각각 두 다른 PCB에 대해 일합니다. 2개 제품은 동시에 생산될 수 있습니다. 일 측은 일하는 것을 멈추고 건너편이 일하기를 계속합니다. 그들은 독립적으로 제어됩니다. 매우 지적입니다.
yt202s의 주가이드 레일은 또한 최고급 자기를 띤 리니어 모터입니다. 그것은 고정밀도를 가지고 있습니다.
특징
익숙해져 있는 자기를 띤 리니어 모터가 기계 배치의 안정성, 속도와 정확도를 향상시킨 고정밀.
이것은 격자 눈금입니다, 그것이 어느 정도까지 더 헤드 배치의 정확도를 결정하는 검출 장치입니다.
바퀴멈추개 사슬, 기능은 찰과상에게서 와이어를 보호하고 기계의 서비스 수명을 연장하는 것입니다.

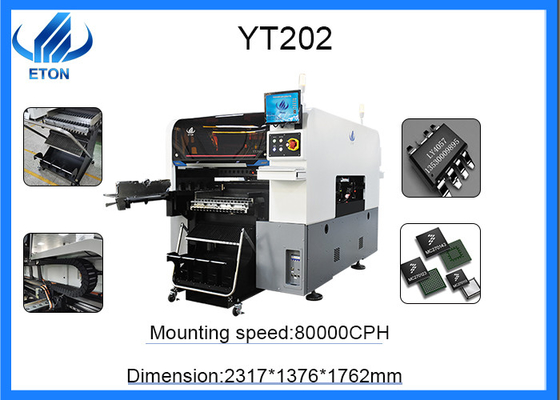

우리의 YT202 픽 앤드 플레이스 기계는 4대 카메라를 가집니다, 원 모듈이 2대 카메라를 가집니다, 그것이 편 인식 카메라와 마크 카메라입니다. 이것은 비행 인식 카메라이고 마크 카메라입니다. 그들의 역할은 기계 배치의 정확도를 향상시키는 것입니다. 이것은 우리의 다중 기능 기계가 왜 정밀 구성 요소를 증가할 수 있는지 또한 이유 중 하나입니다.
이 다중기능의 기계의 각각 배치 헤드는 독립적 서보 모터에 의해 제어되며, 그것이 다른 구성 요소를 탑재할 수 있습니다.
우리의 산업용 컴퓨터, 소프트웨어가 중국과 영어 운용 정합으로 이튼에 의해 독립적으로 고도로 발달하고 작전이 이해되도록 단순하고 쉽습니다.
매개 변수
PCB 사이즈 |
맥스 사이즈 :500mm*450mm (단면 인쇄 회로 기판) 500mm*300mm (두배 PCB) 민 사이즈 : 50mm*50mm |
PCB 두께 | 0.5-4.5mm |
PCB 클램핑 | 실린더 클램핑, 조정할 수 있는 트랙폭 |
카메라의 번호 | 4가지 세트 / 최저 비젼 카메라 인식 |
반복 정확성 | ± 0.02 밀리미터 |
장착 속도 | 80000CPH (최적 속도) |
성분은 이릅니다 | 민 0201 ~40*40mm 테이프 릴 패키지와 IC 트레이 피이더 기타 등등. |
포지션 모드 | 광학적입니다 |
PCB 산업에서 X-레이 정밀검사
최근 몇 년 동안, BGA, QFN, CSP, 플립칩과 타지역 배열 요소는 넓게 전자적 제조업에서 사용되었습니다. BGA와 같이 다른 성분과 비교해서 그것은 더 작은 핀 수와 핀 간 인덕턴스와 전기 용량과 더 좋은 방열을 가지고 있습니다. 그러나, BGA는 또한 결점을 가지고 있습니다. 예를 들면, SMT 뒤에, 육안 또는 AOI 시험에 의해 패키지 하에 납땜 접합부의 납땜 품질을 판단하기가 어렵습니다.
x선 설비는 엑스레이의 강한 침해를 기반으로 합니다. 램프 관은 고압 하에 엑스레이를 분사하며, 그것이 측정될 물체를 효과적으로 관통할 수 있습니다. 이미지 퍼포먼스는 납땜 접합부의 탐지를 실현하기 위해, 다른 밀도와 두께로 인해 다양화됩니다. 더 팔리는 품질을 보증하기 위해, 더 점점 더 많은 제조사들은 납땜 접합부를 숨기는 성분의 X-레이 정밀검사를 선택하는 중입니다.
