제품 상세 정보:
결제 및 배송 조건:
|
| PCB 크기: | 최대 크기: 500*450mm(단면) | PCB 두께: | 0.5-4.5mm |
|---|---|---|---|
| 카메라: | 머리 비행 비전 인식 구성 요소 비전 정렬 + 마크 수정 | 반복 정밀도: | ±0.02mm |
| 장착 높이: | ≦ 6mm | 최적의 속도: | 120000 CPH |
| 구성 요소 범위: | 최소 0201~10mm 패키지 및 IC 등 | 머리 수: | 양면:40 PCS 단면:20 PCS |
| 먹이는 방법: | 지능형 더블 헤드 피더 | X,Y,Z 축 구동 방식: | 하이엔드 마그네틱 리니어 모터 및 서보 모터 |
| 하이 라이트: | 마그네틱 모터 자동 칩 마운터,120000CPH 자동 칩 마운터,LED 조명 SMT Pick Place Machine |
||

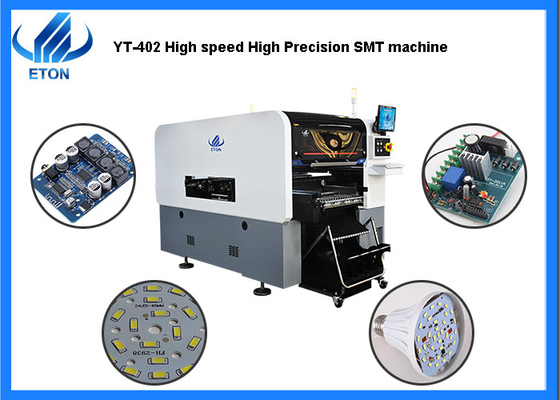

자동 고정밀 고속 120000CPH는 조명 SMT 픽앤플레이스 기계를 주도했습니다.
기계 정보
1. 기계 하이라이트
(1) 고속 멀티 모듈러 헤드, 초소형 칩 0201-10*10mm 대형 칩에 적용, 더 넓은 부품 범위
(2) 인식 성능 향상, 최대 40*40mm 크기.
(3) 가벼운 컴팩트 디자인으로 고속 및 지능형 각 모듈 20 스핀들.
(4) 독립적인 감지 기능을 갖춘 각 배치 헤드는 장비의 안정성과 제품의 신뢰성을 향상시킵니다.
(5) 고급 자기 선형 모터, 서보 시스템 및 다기능 모듈러 헤드를 채택하여 기존 기계에 비해 용량이 25% 증가했으며 최적 배치 속도는 120000 CPH에 이릅니다.
2. 유연한 생산
(1) 고정 라인 스캔 카메라: 크기가 10*10mm 미만이거나 높이가 6mm 미만인 구성 요소는 고속 및 고정밀 식별에 사용할 수 있습니다.
(2)MARK 인식: 고정밀 마크 인식 시스템, 3색 조명 인식 채택, 모든 모양 마크 및 렌즈에 적용, 더 넓은 범위의 응용.
(3) 도킹 카트, 스마트 더블 헤드 테이프 피더
3. 높은 신뢰성
(1) 새로운 자체 개발 고정밀 배치 헤드
(2) 높은 정확도, 마크 인식 카메라와 고정 비행 비전 카메라를 결합하여 배치 정확도를 보장합니다.
(3) 배치 헤드는 독립적인 진공 감지를 채택하여 배치 성능을 향상시킵니다.
(4) 오프라인 프로그래밍, 전환 주기 절약 시간
(5) 소프트웨어 AI 지능형 학습 기능 및 자동 최적화 기능
4. 전송 시스템 구조
(1)2개의 갠트리, 120개의 스핀들 * 2개의 갠트리, 총 40개의 스핀들
(2) 유연한 PCB 처리 기능, 이중 레일, 두 갠트리 모두 동일한 대형 PCB를 동시에 장착할 수 있어 유연한 생산 실현
(3) 모듈 배치 헤드 및 다양한 생산 모드를 통한 유연한 배선.
모수

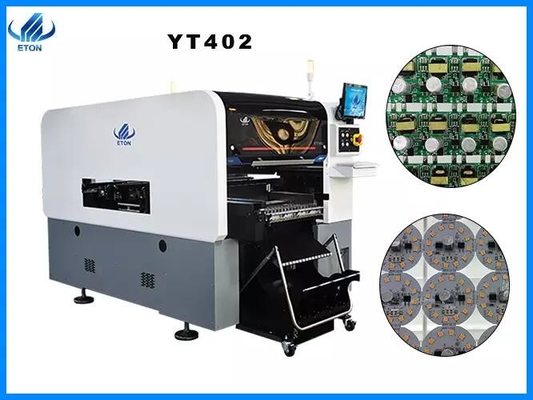

| 모델 | YT 402 |
| PCB 크기 |
최대 크기: 500*450mm(단일 PCB) 500*300 MM(두 배 PCB) 최소 크기: 50*50mm |
| PCB 두께 | 0.5-4.5mm |
| PCB 클램핑 | 실린더 클램핑, 트랙 폭 조절 가능 |
| 레일 | 레일 2개, 갠트리 2개(레일 1,4는 고정 레일) |
| 체계 | 윈도우 7 |
| 소프트웨어 | 독립적으로 R&D |
| 생산관리 MES 시스템 | 맞춤형(옵션) |
| 오프라인 프로그래밍 | 사용 가능 |
| 번호 카메라 | 4세트(디지털 카메라) |
| 바텀 비전 카메라 인식 | |
| 비전정렬+ 마크교정 | |
| 반복 정밀도 | ±0.02mm |
| 장착 높이 | ≦6mm |
| 장착 속도 | 120000 CPH(최적 속도) |
| 구성 요소 범위 | 최소 0201-10*10mm 패키지 및 IC 등 |
| 힘 | 380 AC 50Hz 6KW |
| 운영 환경 | 23℃±3℃ |
| 전송 방향 | 표준: 단일 방향 |
| 전송 모드 | 온라인 드라이브 |
| 위치 모드 | 광학 |
| 공기 소비량 | 0.4-0.6mpa()4-6kgf/cm2) 150N/분 |
| 전기 제어 | ETON의 독자적인 연구 개발 |
| 모션 제어 카드 모듈 1 세트 | |
| X,Y,Z 축 구동 방식 | 하이엔드 마그네틱 리니어 모터+ 서보 모터 |
| 피더 스테이션 수 | 양면 도킹 카트 슬롯 32 PCS, 테이프 릴 패키지: 64 PCS(단면 도킹 카트 슬롯 16 PCS, 테이프 릴 패키지: 32 PCS), 도킹 카트와 IC 트레이 피더 사이를 자유롭게 전환 |
| 머리의 번호 | 양면: 40 PCS(단면: 20 PCS) |
| 먹이는 방법 |
지능형 더블 헤드 피더 |
회사 이점
ETON은 고속 픽 앤 플레이스 머신 분야에서 10년 이상의 경험을 바탕으로 2011년에 설립되었습니다.우리는 디자인, R&D 제조, 판매 및 서비스의 강력한 기능을 갖춘 중국 최대의 하이테크 제조업체입니다. "고효율" "고품질" 및 "높은 안정성"은 ETON의 핵심 기술입니다.
강력한 생산 능력, ETON은 장시성에 50,000제곱미터 이상의 산업 단지를 보유하고 있으며 기계 용량은 월 50대 이상입니다.
9개의 발명 특허, 112개의 실용 특허, 12개의 소프트웨어 저작권을 포함한 133개의 발명 특허 및 재산 기술 특허.
ETON은 기계의 품질을 보장하기 위해 R&D 센터, smt 고속 실장기 사업부, 정밀 솔더 페이스트 인쇄 장비 사업부, 고속 정밀 분배 장비 사업부, smt 주변 자동화 장비 사업부 및 품질 검사 센터를 설립했습니다.
자주하는 질문
1. 완전한 생산 라인 기계를 제공합니까?
물론이죠.우리는 솔더 페이스트 프린터 기계, 컨베이어, 픽 앤 플레이스 기계 리플로 오븐을 포함한 전체 생산 라인 기계를 제공합니다.
2. 픽 앤 플레이스 기계의 주요 기기는 무엇입니까?
우리는 많은 다른 기계를 가지고 있으며 다른 기계는 다른 기기에 적용됩니다.주요 제품에는 전구, 튜브, 유연한 스트립, 패널 조명, 다운 라이트, 가로등, 천장 조명, 벽 세탁기 조명 등이 포함됩니다.
3. 기계의 작동 소프트웨어 언어는 어떻습니까?
당사의 소프트웨어는 2개 언어(영어 및 중국어)로 독립적인 R&D입니다.
4. 지불 조건은 무엇입니까?
T/T는 괜찮습니다.FOB 심천을 선택할 수 있습니다.
5. 주요 고객은 누구입니까?
우리의 제품은 한국, 인도, 이집트, 터키, 러시아 등 20개 이상의 국가와 지역에 수출되었습니다.
