제품 상세 정보:
|
| 머신명: | SMT 기계 | 카메라 수: | 6세트 |
|---|---|---|---|
| 애플리케이션: | 전기 제품 | 장착 속도: | 80000 CPH |
| 하이 라이트: | 비젼 카메라 SMT 탑재기 기계,다중 모듈 머리 SMT 탑재기 기계,80000 CPH 스엠티 기계 |
||

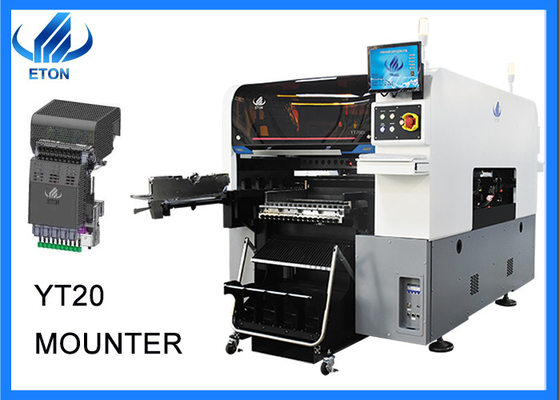

전기적 제품을 위한 SMT 탑재기 기계
YT20 기계 특징
기계 하이라이트
고속 다중 모듈식 헤드와 브랜드 뉴와 함께 인식 성능, 40*40mm에 달하는 크기에 적합한 비행 비젼 카메라는 BGA / CSP 등에 적용됩니다
변종변량생산
다수이고 탄력적 급전 로, 도킹 카트를 지원하고 이중 헤드 테이프 피더와 IC 트레이 피이더를 아프게 합니다
높은 신뢰도
고정밀도 마크인식 카메라를 고정된 편 비젼 카메라와 결합하, 배치 정확도가 보증합니다.
전송 시스템 구조
유연한 PCB 취급 성능이 철도를 두배로 합니다, 둘다 변종변량생산을 실현하면서, 받침대가 동시에 똑같은 큰 PCB를 탑재할 수 있습니다.
YT20 주요 인자
| 모델 | YT20 |
| PCB 종 폭 |
맥스 사이즈 :500mm*450mm (단면 인쇄 회로 기판) /500mm*300mm (두배 PCB) 민 사이즈 : 50mm*50mm |
| PCB 두께 | 0.5-4.5mm |
| PCB 클램핑 | 실린더 클램핑, 조정할 수 있는 트랙폭 |
| 철도 | 2 Rail,2 받침대 (철도 1,4가 고정된 레일입니다) |
| 카메라의 번호 | 6개 세트 (디지털 카메라) |
| 최저 비젼 카메라 인식 / 충진 식별 카메라 | |
| 비전 alignment+Mark 수정 | |
| 탑재 정밀도 | ±0.02mm |
| 탑재 높이 | ≤15mm |
| 장착 속도 | 80000CPH (최적 속도) |
| 성분은 이릅니다 | 민 0201 ~40*40mm 테이프 릴 패키지와 IC 트레이 피이더 기타 등등. |
| 공급 장치 스테이션의 번 | 양측 사이드 도킹 카트 슬롯 32PCS, 테이프 릴 패키지 :64PCS (일 측면 도킹 카트 슬롯 16PCS, 테이프 릴 패키지 :자유로이 도킹 카트와 IC 트레이 피이더 IC 트레이 피이더 사이에 전환한32PCS) :선택) |
| No.of 머리들 | 양측 사이드 :20 PC (일 측면 :10 PC) |
| 급전 로 | 지적 양두 공급 장치 |
인텔리전트 SMT 피딩 시스템
도킹 카트 기능
도킹 카트의 기능은 표면 실장 소자 부품의 지원입니다, 그것이 공급 장치의 지하실입니다. 공급 장치는 도킹 카트에 설치합니다와 함께 그 전기적이고 표면 실장 소자 부품 논스톱을 공급합니다.
그래서 도킹 카트 부품으로, 있을 수 있었고 다른 제품을 생산하기 위해 빨리 변화 라인을 달성하고 또한 더 콘뱅트 테이프 릴을 연결시킬 수 있습니다. 변하는 라인 타임을 단락시키세요.
IC 트레이 피이더 기능
IC 트레이 피이더는 IC (QFP / BGA / 기타 등등)을 공급해서 사용하고 있습니다. YT20은 동시에 공급 장치 공급과 IC 트레이 피이더를 사용할 수 있습니다. 전기적인 보드,고 정밀도 보드 제조업에 적합합니다.
공급 장치 사이즈와 특징
이튼 오너 일련 두배를 사용하는 YT20은 공급 장치를 이끕니다, 그것이 운영할 때 작은 0201 성분, 작은 진동을 공급하기 위한 더 높은 정확성입니다.
