| 모델: | HT-T9-2S | name: | pick and place machine |
|---|---|---|---|
| 제품은 이릅니다: | 5m, 10m, 25m, 50m, 100m 명부가 긴 주도하는 스트립을 회전시킵니다 | 공급 장치 스테이션: | 136PCS |
| 머리들: | 136PCS | 급전 로: | 지능형 더블 헤드 피더 |
| 설치 상태: | 그룹 피킹 및 그룹 배치 |

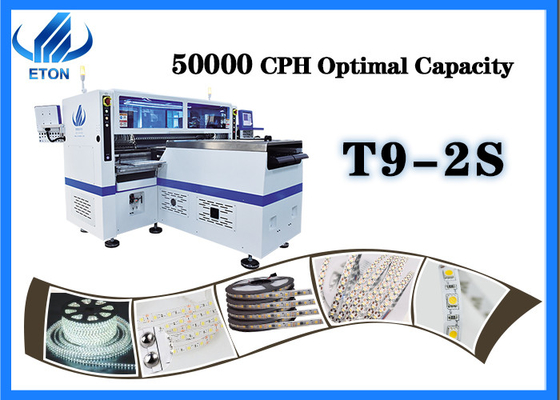

500000 CPH와 긴 LED 스트립을 회전시키기 위한 100M 명부를 위한 SMT 선택과 곳 장착기계
특징 :
1 : 신축성 스트립과 롤 투 롤의 1M,5M, 50M 또는 어떠한 길이에도 이용 가능한 대용량으로 동시에 물질의 생산하는 4 종류로 생산하기.
2 : 듀얼 암 네 모듈, 각각 탑재부를 위한 17개 노즐, 파트 A 또는 파트 B는 개별적으로 또는 동시에 탑재될 수 있습니다.
3 : 보정 자동적으로, RGB에 이용 가능한고 정밀도
4 : 전용 특허 기술 : 고르고 시작하기 위해 분류하기 위한 그룹
기계 타치니컬 매개 변수
| 모델 | T9-2S |
| 차원 | 3454x3035x1777mm |
| 전체 중량 | 3100 킬로그램 |
| /PCB | |
| PCB 종 폭 | 250(±10)mm*Any 길이 |
| PCB 두께 | 0.1-0.5mm |
| PCB 클램핑 | 진공 흡착 작용, 실린더 클램핑, 조정할 수 있는 트랙폭 |
| 설치 상태 | 그룹 선발과 그룹 장소 |
| O.S. | |
| 시스템 | 윈도우즈 7 |
| 소프트웨어 | R&D 독립적으로 |
| 디스플레이 | LED 디스플레이 |
| MES 시스템 | 주문 제작된(선택) |
| 비젼 시스템 | |
| No.of 카메라 | 10개 세트 (디지털 카메라) |
| 비전 alignment+Mark 수정 | |
| 탑재 정밀도 | ±0.05mm/±0.05mm (반복 정확성) |
| 탑재 높이 | ≤5mm |
| 장착 속도 (최적 조건) | 양측 사이드 500000CPH, 일 측면 250000CPH |
| 성분은 이릅니다 | LED3014/3020/2858/505와 저항기, 축전기, 브리지 정류 회로 |
| 성분은 스페이스를 둡니다 | 0.5 밀리미터 |
| 힘 | 380AC 50HZ |
| 소비 전력 | 9.6KW |
| 운영 환경 | 23C±3C |
| 컨베이어 전송 | 최대 길이 :1000 밀리미터 |
| 전송 속도 | >500mm/sec |
| 전송 방향 | 단일 (left→right 또는 right→left) |
| 전송 방식 | 온라인 드라이브 |
| 포지션 모드 | 광학적입니다 |
| 가스 소비 | 0.4-0.6mpa(4-6kgf/cm2)150N/min |
| 전기 제어 | 이튼에 의한 독자 연구개발 |
| 1 세트 운동 제어 카드 모듈 | 이튼에 의한 독자 연구개발 |
| X,Y,Z 주축 운전 길 | 최고급 자기를 띤 리니어 모터 +Servo 모터 |
| 피딩 시스템 | |
| 공급 장치 스테이션의 번 | 136PCS (단일 역 68PCS) |
| No.of 노즐 | 136PCS (일 측면 68PCS) |
| 급전 로 | 전동 피더는 단일 모터를 채택합니다 |
스엠티 생산 라인

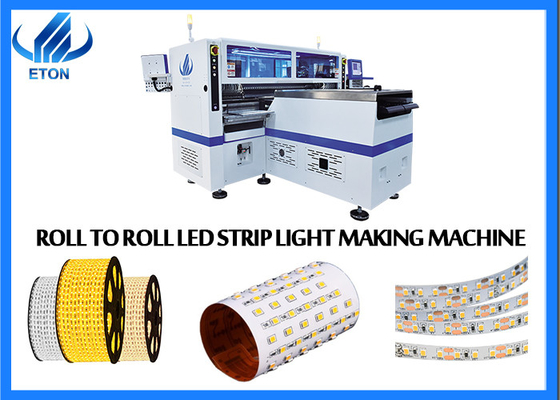

T9-2S는 극단적 고속도와 전문적 선택이고 주도하는 스트립 라이트를 회전시키기 위한 어떤 와이어 롤을 위한 플레이스 기계입니다, 특히, 그것이 10m, 25m, 50m, 100m, 기타 등등과 같은 동시에 주도하는 스트립의 어떠한 길이도 생산할 수 있습니다.
회사 우위
2011년에서 설정된 이후, 이튼은 12년 경험 이상을 가집니다. 2020년에, 쟝시성에서 지적 공단은 설정했습니다. 또한 직원들 500명 이상과 50명의 R&D 팀을 있습니다.
2022년에, 이튼은 가장 높은 장착 속도 기계를 개발했습니다, 적정 규모가 500000CPH에 도달할 수 있습니다. 그리고 새로운 시리즈-오너 시리즈, 분 성분이 0201을 탑재할 수 있습니다.
이튼은 SMT 고속도 픽 앤드 플레이스 기계 부문, 정확성 땜납 페이스트 스텐실 인쇄기 부문, 고속도 정확성 디스펜싱 장비 부문과 스엠티 주변적 자동화 장비를 부문 가지고 있습니다.
증명서
이튼 Ｓ는 또한 광전자 고속도 배치의 분야에서 주도적인 위치에서 기계화할 뿐만 아니라, 스엠티 고속도 장착기의 분야에서 돌파구 진전이 되었습니다, 그것이 성공적으로 다양한 비용 효과적 스엠티 고속도 범용성 장착기를 개발했습니다.
9건 발명 특허를 포함하여 이튼은 수많은 지적재산권 기술, 전체 133 특허를 취득했습니다, 112건 실용적 특허, 12 소프트웨어 저작권이 또한 CE, CCC, SIRA, 등으로서 해외 증명서를 얻었습니다.
