제품 상세 정보:
결제 및 배송 조건:
|
브랜드: | 이튼 | 모델: | HT-E8S-1200 |
---|---|---|---|
길이: | 2550 밀리미터 | 폭: | 1650 밀리미터 |
높이: | 1550 밀리미터 | PCB 종 폭: | 맥스 :1200*500mm 민 :100*100mm |
하이 라이트: | 렌즈 제품은 기계를 고르고 위치시킵니다,1200 밀리미터 PCB SMT 장착기계,PCBA 이사회 SMT 장착기계 |

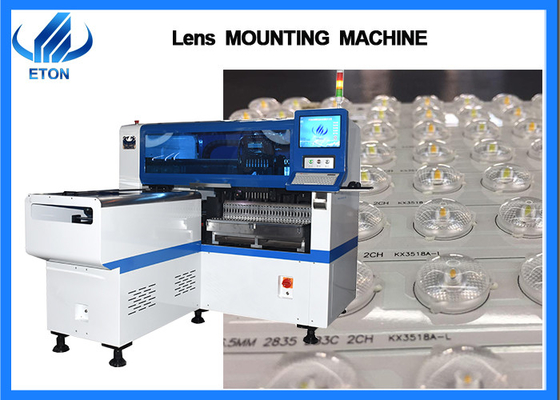

12개 머리들 렌즈 제품은 기계를 고르고 위치시킵니다
렌즈 제품은 가공처리합니다
렌즈의 장착은 두 단계로 분할됩니다. 첫 번째 단계는 장착 고심하여 연구하 비즈이고 두번째 단계가 렌즈의 장착입니다.
첫 번째 단계 : 땜납 페이스트를 강철 메쉬와 PCB 보드의 패드에 프린트하시오 그러면 두번째 단계는 램프 비즈를 PCB 보드의 지정된 위치에 탑재하는 것이고 제 3단계는 리플로우 납땜을 통하여 말 탄 PCB 보드를 납땜질하는 것입니다
리플로우 납땜 뒤에 접착제를 분배하기 위해 PCB 보드를 접착제 분배기에 넣고 렌즈를 그것에 탑재하고, 그리고 나서 리플로우 납땜 오븐 또는 UV 경화로에 들어가세요.
기록 : 렌즈 여분 리플로우 납땜과 램프 비즈 여분 리플로우 납땜에 요구된 온도는 다릅니다
테크니알 매개 변수
모델 | HT-E8S-1200 |
차원 | |
길이 | 2550 밀리미터 |
폭 | 1650 밀리미터 |
높이 | 1550 밀리미터 |
전체 중량 | 1700 킬로그램 |
PCB | |
PCB 종 폭 | 맥스 :1200*500mm 민 :100*100mm |
PCB 두께 | 0.5-5mm |
PCB 클램핑 | 조정가능한 압력 공압 |
설치 상태 | 그룹 선발과 분리된 플레이싱세파라테 선발과 분리된 장소 |
O.S. | |
시스템 | Windows7 |
소프트웨어 | R&D 독립적으로 |
디스플레이 | 터치 스크린 모니터 |
입력 장치 | 마우스, 키보드를 조작합니다 |
비젼 시스템 | |
카메라의 번호 | 수입된 카메라의 2개 세트 |
마크 수정, 비행 식별을 위해 환상으로 보입니다 | |
탑재 정밀도 | ±0.04mm |
탑재 높이 | <15mm> |
장착 속도 | 45000 CPH |
성분 | 축전기, 저항기, IC, 형태의 성분, 기타 등등인 LED. |
성분은 스페이스를 둡니다 | 0.2 밀리미터 |
공급 장치 스테이션의 번 | 28 PC |
노즐의 번호 | 12 PC |
힘 | 380AC 50HZ |
소비 전력 | 4 KW |
운영 환경 | 23C±3C |
컨베이어 전송 | 최대 길이 :1200 밀리미터 |
전송 속도 | >1000mm/sec |
전송 방향 | 둘다 방향 (선택) |
전송 방식 | 자동차 온라인은 운전합니다 |
급기 | 0.4-0.6mpa (4-6kgf/cm2)150N/min |
전기 제어 | 이튼에 의한 독자 연구개발 |
X,Y,Z 축 드라이브 방식 | 최고급 자기를 띤 리니어 모터 + 서보 모터 |
급전 로 | 두배 모터와 전동 피더 |
렌즈 SMT 전직선
고객
우리는 MLS, 포산 조명, NVC,OPPlE, 기타 등등과 같은 중국에서 많은 파트너를 가지고 있습니다.
FAQ
큐 :패키징된 당신의 제품은 어떻습니까?
한 :모든 기계는 그림의 그것과 같이 진공이고 나무로 된 포장으로 싸여집니다.
큐 :어떤 종류의 서비스를 이튼으로부터 기계를 구입하면, 내가 어떤 종류의 서비스를 가지고 있을 수 있습니까 ?
한 :우리는 당신을 줄 것이고 설치합니다고 훈련. 그것은 당신을 위해 자유롭습니다. 그리고 우리는 당신과의 엔지니어를 보낼 것입니다.
큐 :것 당신의 기계가 적합하고?
한 :넓게 전원 공급기, 가전 제품, 신 에너지와 다른 산업을 운전하면서, 우리의 기계는 조명, 디스플레이 화면, 전자에서 사용됩니다
