제품 상세 정보:
결제 및 배송 조건:
|
| 보증: | 1년이요 | 적용 가능한 성분: | 주도하는 chip、capacitors、resistors、IC、shaped components、etc. |
|---|---|---|---|
| 이름: | SMT 픽 앤드 플레이스 기계 | 전원 공급기: | 380AC 50HZ |
| 상태: | 새롭습니다 | 중량: | 1700 킬로그램 |
| 장착 속도: | 45000CPH | 차원: | 2550*1650*1550mm |
| 공급 장치: | 12 | PCB 두께: | 0.5~5mm |

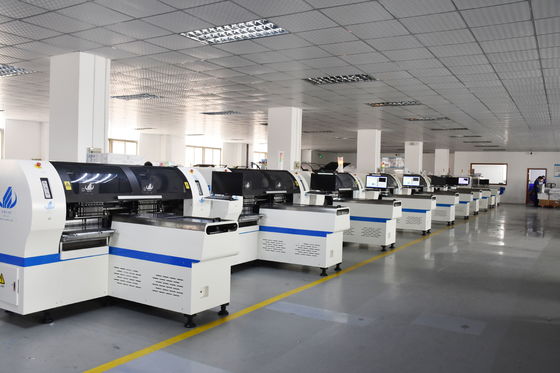

매개 변수

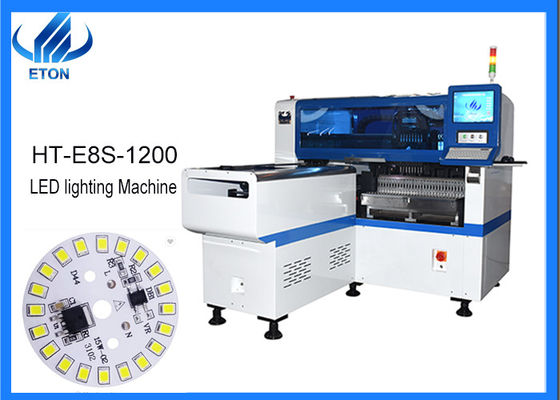

| 상품 이름 | SMT 장착기계 |
| 모델 | HT-E8S-1200 |
| 길이(MM) | 2550 |
| 폭(MM) | 1650 |
| 높이(MM) | 1550 |
| 전체 중량(KG) | 1700 |
| 장착 속도 | 45000 CPH |
| PCB 사이즈(MM) |
맥스 :1200*500 민 :100*100 |
| PCB 두께 | 0.5-5mm |
| 탑재 요소 높이 | <15mm> |
| PCB 클램핑 | 조정가능한 압력 공압 |
| 시스템 | 윈도우즈 7 |
| 소프트웨어 | R&D 독립적으로 |
기능 설명
비젼 시스템
SMT 장착기계 시각 인식 시스템은 수입된 카메라, 표시 수정을 위한 1와 비행 시각 인식 정렬을 위한 다른 것의 두 세트를 갖추고 있습니다. 2대 카메라는 서로 협력하며, 그것이 또한 자동적으로 PCB를 이 근거에 탑재하는 프로그램을 만들 뿐만 아니라, 물질을 확인하고 보충할 수 있습니다.
![]()
생산력

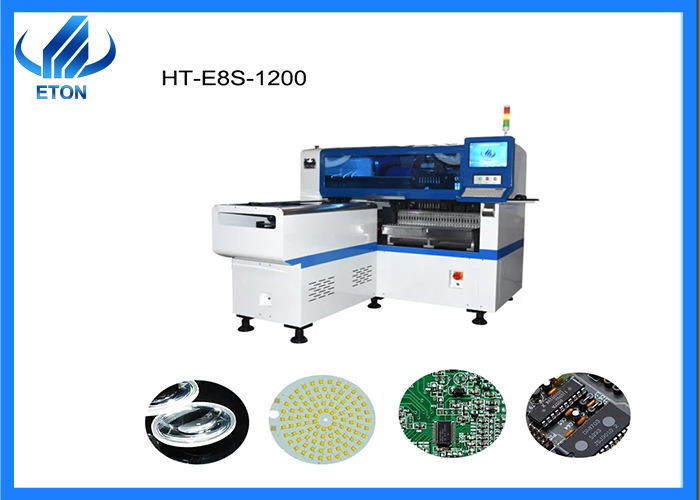

다양한 PCBA를 생산하는 동안, 그것은 또한 렌즈, IC과 다양한 특별 모양 성분을 탑재할 수 있습니다.최소 탑재 요소는 사거리는 0402입니다, 최대 탑재 요소 사거리가 15 밀리미터이고 성분의 최대 너비 전폭이 17 밀리미터입니다, 생산력이 45000 CPH (최적 조건)에 도달할 수 있습니다.
특징
독점적 특허 기술
SMT 패치의 장점은 다음과 같습니다 :
1. 작은 사이즈와 경량
SMT 성분의 크기와 무게는 증가해서 단지 편리한 전통적 플러그 인 구성 요소의 그것들의 약 1/10입니다. 일반적으로, SMT 침처리 공정 뒤에, 무게가 또한 60% 내지 80%까지 감소될 수 있는 반면에, 전자 제품의 크기가 40% 내지 60%까지 감소될 수 있습니다.
2. 효율성 증가와 할인 가격
SMT 패치 처리는 자동화를 달성하고 생산 효율을 향상시키기 쉽고, 저장 자재, 에너지, 장비, 인력, 시간, 기타 등등,와 30% 내지 50%까지 비용을 줄입니다.
3. 높은 신뢰도와 강한 지진 내성
4.전자기이고 무선 주파수 간섭을 감소시킨 좋은 고주파 특성
5. 낮은 납땜 접합부 결함 률
6. 높은 탑재밀도
PCBA, SMT와 PCB 중의 차이와 연결
PCB : 프린터 배선 기판의 약어가 전자 부품을 지원하고 배선을 제공하는데 사용된 항공사입니다. 그것은 단지 반가공제품이고, 직접적으로 사용에 유입될 수 없습니다. 그것은 SMT 장착과 하락 플러그 접속식 처리를 겪어야 합니다.
SMT : "서피스의 약어는 기술을 탑재했습니다 " . PCB 위에 전자 부품을 탑재하고 함께 그들을 납땜질하는 것은 전문적 과정을 사용하는 회로 어셈블리 기술입니다.
PCBA : 프린트 회로 기판 조립의 약어가 프린트 회로 기판 (PCB)가 SMT 표면 픽 앤드 플레이스 기계, 하락 플러그 접속식 제품, 시험과 완성품 국회를 뒤이어 원료 조달을 겪는 1회 정지 가공 처리를 언급합니다.
기록 : 전자 제품의 처리 시퀀스는 다음과 같아야 합니다 : PCB → SMT → PCBA.
