68은 스트립을 위한 250000CPH 고속도 LED 픽 앤드 플레이스 기계를 이끕니다

제품 설명

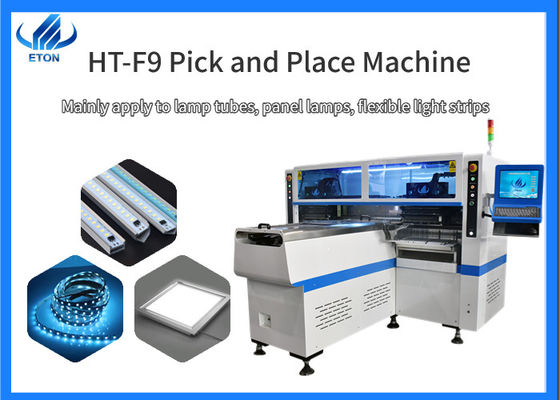

HT-F9, 듀얼 암 자기를 띤 선 LED 고속 픽 앤드 플레이스 기계

1. 물질을 얻어 흡입 노즐의 시간을 절약하면서, 독점적 특허 기술이 찔려 선발과 그룹을 분류합니다

2. 68개 노즐, 68 공급 장치, 4 다른 물질은 동시에 메울 수 있습니다

3. 이상적 생산력은 250000CPH에 도달할 수 있습니다

4. X,Y 주축은 최고급 자기를 띤 리니어 모터와 서보 모터에 의해 구동합니다

매개 변수

약간의 기능에 대한 설명

• PCB 클램핑

정착을 위한 공기 실린더를 사용하여, PCB 보드는 조정할 수 있는 공기 압력에 의하여 고쳐집니다. 처음으로, 위치결정 공기 실린더는 세트 포지션에 있는 PCB 보드 정지를 하기 위해 일하고 그리고 나서 사이드 클램프 공기 실린더가 PCB 보드가 그것이 장착 헤드의 운동 방향과 직각이라는 것을 보증하기 위해 고정된 레일 에지를 고수하게 하기 위해 일합니다. 그리고 나서, 어미판 공기 실린더는 PCB 보드 수평을 만들기 위해 일함으로써, PCB가 장착 동안 이동하지 않고, 최대한 많이 항상 흡수 노즐면과 평행합니다, 다른 PCB 보드가 이젝터 핀의 높이와 자리를 조정함으로써 고쳐질 수 있도록 합니다.

• 카메라 기능

픽 앤드 플레이스 기계 HT-F9는 5대 카메라를 갖추고 있으며, 그것의 각각이 노즐의 센터를 사진을 찍음으로써 분사 머리 간격을 조정하기 위한 카메라입니다 ; 두대 공급 장치 조정된 카메라는 공급 장치 자리의 센터 스케일 라인을 촬영함으로써 공급 장치 간격을 조정합니다 ; 마크 카메라는 기준으로서 표시점을 스캐닝함으로써 PCB 보드의 장착 과정을 수행하는데 사용됩니다. 노즐 디버깅 카메라와 공급 장치 디버깅 카메라는 사용 전에 결함을 제거해서 사용되고 마크 카메라와 노즐 디버깅 카메라가 생산에서 사용됩니다.

애플리케이블 PCB 보드

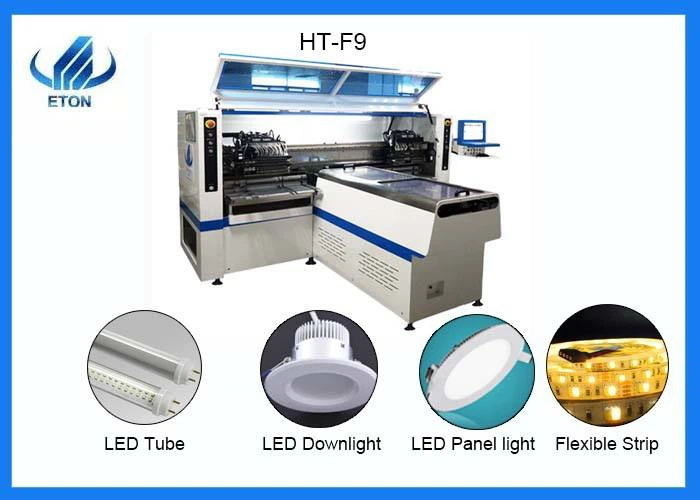

1. 리지드 피씨비 : F9는 1200년 * 330 밀리미터의 길이와 PCB 보드를 수용할 수 있고, 패널 램프와 램프 관과 같은 리지드 보드를 만드는데 사용될 수 있습니다.

2.유연한 PCB : 경질 기판 뿐 아니라 가장 큰 이 기계의 기능 중 하나는 그것이 또한 탄력적 광띠와 같은 연질 섬유판을 만들 수 있다는 것이며, 그것이 야외 장식을 위해 사용됩니다.

회사

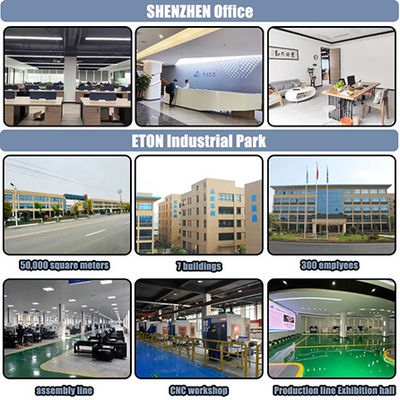

센즈헨 이튼 자동화 장비 사, 픽 앤드 플레이스 기계의 전문적 제조 LTD.is.우리의 회사 독립적으로 연구, 개발, 일련의 높은 -속도 상등품 SMT가 고르는 디자인과 제조와 플레이스 기계.이튼은 또한 그것의 자신의 강서성에서 공단을 가지고 있습니다. 우리는 우리 자신의 연구 개발 생산과 판매와 강력한 회사입니다.그리고 우리는 주 증명서와 지원에 의해 발표된 수많은 특허를 받았습니다. 요즈음, 우리는 많은 공장과 받은 좋은 평판을 서빙했습니다.

우리의 서비스

광범위한 서비스 사무실 : India·Turkey·Vietnam·Egypt·Pakistan

전문적 솔루션 : 전문적 SMT 풀 라인 솔루션을 제공하세요

무료 보증 : 1년 보증 팩터리서비스. 보증 기간 이내에 손상된 모든 부분은 무료로 대체될 것입니다

무료 설치 : 매끄러운 생산을 보증하기 위한 현장 무료 설치.

무료 기술 훈련 : 작동과 유지의 직업 교육.

무료 기술 지원 : 7 * 24 기술적 온라인 지원.

무료 소프트웨어 업그레이드 : 소프트웨어 개선 전체 수명을 무료로 제공하세요

FAQ

Q1 :당신의 제품은 사용하도록 안전할 것입니까?

한 : 물론, 우리는 한계 센서를 수입했습니다. 만약 어떤 사람이 또한 마감되면, 그들이 사람의 안전을 보장하기 위해 일하는 것을 멈출 것입니다.

Q2 : 오랫동안 당신의 제품을 위한 보증 기간은 어떻습니까?

한 : 설치 뒤에 효과적이, 1년 보증 기간으로
