제품 상세 정보:
결제 및 배송 조건:
|
보증: | 1년이요 | 적용 가능한 성분: | 0402 |
---|---|---|---|
이름: | SMT 픽 앤드 플레이스 기계 | 전원 공급기: | 380AC 50HZ |
상태: | 100% 원형 | 중량: | 2500KG |
장착 속도: | 90000CPH | 공급 장치: | 24 |
PCB 두께: | 0.5~5mm | ||
하이 라이트: | SMT 탑재기 기계 이중 모듈,이중 모듈 SMT 탑재기 기계,콘포넨트 0402 SMT 탑재기 |
제품 설명

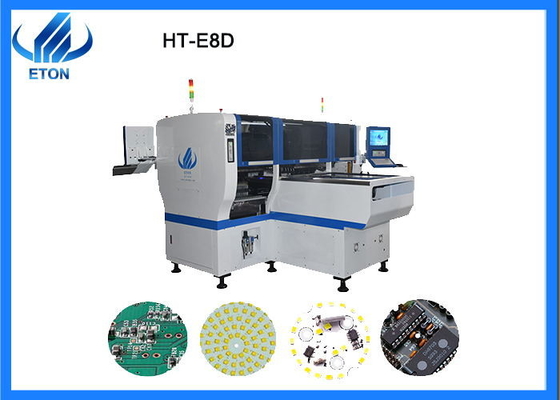

HT-E8D-1200은 이중 모듈 자기 부상 열차 다중 기능 고속 SMT 탑재기입니다. 이중 모듈의 이 모델은 2가지 시스템에 의해 제어되고 각각 모듈이 일련의 독립성 프로그램에 의해 제어됩니다. 2 모듈은 서로로부터 독립하며, 그것이 2 PCB가 동시에 생산될 수 있고 2 다른 제품이 제조될 수 있는 것을 의미합니다.
매개 변수
상품 이름 | SMT 탑재기 |
제품 모델 | HT-E8D-1200 |
길이 | 3150 밀리미터 |
폭 | 2250 밀리미터 |
높이 | 1650 밀리미터 |
전체 중량 | 2500 킬로그램 |
PCB 두께 | 0.5-5mm |
PCB 클램핑 | 조정가능한 압력 공압 |
PCB 사이즈 |
맥스 :1200*300mm 민 :100*100mm |
NO.of 카메라 | 4개 세트 |
NO.of 노즐 | 24 PC |
NO.of 공급 장치 스테이션 | 48 PC |
기계 성분의 역할
Ø 마크 카메라 :기준으로서 표시점을 스캐닝함으로써 PCB 보드를 위한 설치 절차를 수행하세요.
Ø 비행 식별 카메라 : SMT 탑재기의 장착 헤드에 의해 잡힌 데 성분의 사진이 필요하고, 이전 마크 카메라에 의해 만들어진 장착 과정과 비교하고, 배상이 포지티브 성분을 탑재할 필요가 있는지 계산하세요
Ø 선 자기 부상 모터 : 회전자는 외부 전원 접합부를 통하여 자기장을 발생시킵니다. 고정자 자체는 영구 자석입니다. 회전자와 자기극 사이의 상호작용은 반복해서 장착 헤드가 이동하게 합니다.
Ø 회절격자 통치자 : 그것은 일하기 위해 회절격자의 광학 원칙을 이용하고, 측정과 피드백 장치입니다. 그것은 높은 검출 정확도와 고속 응답 속도를 가지고 있으며, 그것이 어느 정도는 머리 장착의 정확도를 결정합니다.
Ø 선형 가이드 레일 : 이동 부품 (장착 헤드들, 수송 플랫폼)을 지원하고 안내하곤 했고, 고정밀 반복 이동을 일정 방향에서 수행합니다.
Ø 노즐 :다중기능 배치 SMT 탑재기의 흡입 노즐은 일반적으로 불순물과 세라믹으로 구성되지만, 그러나 그것이 깨지기 쉽습니다.
흡입 노즐 타입
3014
|
3014,4014,2020, 작은 저항, 전기 용량, 기타 등등 |
3528 | 3528,5630,5730, 작은 저항, 전기 용량, 기타 등등 |
5050 | 5050, IC, 이성 성분, 큰 저항, 전기 용량, 기타 등등 |
FAQ
Q1 : 당신의 회사의 HT-E8S-1200과 HT-E8D-1200 사이의 어떠한 차이도 있습니까?
한 : 2 SMT 탑재기는 E8S가 한 개의 모드 그룹 SMT 탑재기이고 E8D가 듀얼 모드 그룹 SMT 탑재기인 것을 제외하고, 기능상으로 동일합니다. E8S는 45000 CPH의 생산력을 가지고 E8D가 90000 CPH의 생산력, E8S의 2회 그것을 가집니다.
Q2 : 무엇이 적용된 제품에 다중기능 SMT 탑재기와 헌신적 SMT 탑재기 사이의 차이입니까?
한 : 다중기능의 기계는 더 높은 실장 정확도로 공 버블, 표시 화면, 드라이브, 기타 등등과 같은 다양한 상품에 적합하지만, 그러나 동시에, 장착 속도가 헌신적 기회와 비교하여 더 천천히 있습니다 ; 전용 기계는 정확도와 더 빠른 장착 속도를 탑재하기 위한 덜 엄중한 요구로, 주로 라이트 튜브와 부드러운 광띠와 같은 선형 산물을 위해 사용됩니다.
