제품 상세 정보:
결제 및 배송 조건:
|
Warranty: | 1 Year | Applicable components: | 0402 |
---|---|---|---|
Name: | SMD Chip Mounter,SMT Pick and Place Machine,SMT Chip Mounter | Application: | SMT Mounting Shooter Machine,SMT Production Line |
Condition: | 100% Original,Brand-new | Mounting speed: | 180000 CPH |
Type: | Automatic | Usage: | SMT Mounting Machine,LED |
Feeders: | 68pcs | ||
하이 라이트: | 패널 빛 SMT 탑재기 CE,리니어 모터 PCB SMT 조립체 기계,패널 빛 PCB SMT 조립체 기계 |

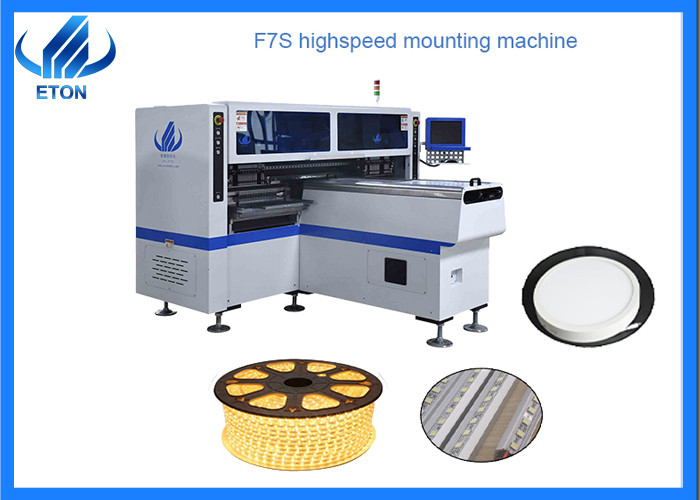

아세블리 탑재기 HT-F7S 자기를 띤 리니어 모터 PCB를 만드는 패널 빛은 기계화합니다
특징
매개 변수
모델 | HT-F7S |
차원 | |
길이 | 2700 밀리미터 |
폭 | 2300 밀리미터 |
높이 | 1550 밀리미터 |
전체 중량 | 1700 킬로그램 |
PCB | |
PCB 종 폭 | 맥스 :1200*330mm 민 :100*100mm |
PCB 두께 | 0.5-5mm |
PCB 클램핑 | 조정가능한 압력 공압 |
설치 상태 | 그룹 선발과 그룹 장소 |
O.S. | |
시스템 | Windows7 |
소프트웨어 | R&D 독립적으로 |
디스플레이 | 터치 스크린 모니터 |
입력 장치 | 마우스, 키보드를 조작합니다 |
비젼 시스템 | |
카메라의 번호 | 5개 세트 (디지털 카메라) |
비전 정렬, 마크 수정 | |
탑재 정밀도를 반복하세요 | ±0.02mm (반복 정확성) |
탑재 높이 | 5 밀리미터 |
장착 속도 | 150000~180000 CPH |
성분 | LED 3014/ 3020/ 3528/ 5050과 축전기, 저항기, 브리지 정류 회로, 기타 등등. |
성분은 스페이스를 둡니다 | 0.5 밀리미터 |
힘 | 380AC 50 HZ |
소비 전력 | 6 kw |
운영 환경 | 23C±3C |
컨베이어 전송 | 최대 길이 :1200 밀리미터 |
전송 속도 | >500mm/sec |
전송 방향 | 단일 (left→ 권리 또는 right→가 떠났습니다) |
전송 방식 | 온라인 드라이브 |
위치결정 방식 | 광학적입니다 |
급기 | 0.4-0.6mpa (4-6kgf/cm2) 150N/min |
전기 제어 | 이튼에 의한 독자 연구개발 |
1 세트 운동 제어 카드 모듈 | 이튼에 의한 독자 연구개발 |
X,Y,Z 축 드라이브 방식 | 최고급 자기를 띤 선 motor+ 서보 모터 |
피딩 시스템 | |
공급 장치 스테이션의 번 | 68 PC |
머리의 번호 | 34 PC |
급전 로 |
두배 모터와 전동 피더 |
LED 튜브 광생산 기술 도입
땜납 페이스트 프린터 기계 : 땜납 페이스트는 프린터의 스텐실을 통하여 PCB 보드에 인쇄된 스텐실입니다.
픽 앤드 플레이스 기계 : PCB.Reflow 오븐에 대한 일정 위치에 전자 구성품을 탑재하세요 : 탑재 소자로 땜납 페이스트를 녹이고 그것을 고치세요.
단일 컨베이어 : 조립의 품질과 생산 라인을 흡수하기 위해 용접되는 것 조사하세요.
회사 우위
효율적 팀 : 당신의 예산과 사이트에 따른 가득 찬 SMT 라인이퀘아이피먼트의 최고 제안.
경쟁력있는 가격 : 우리는 직접적으로 이튼 선택의 제조고 플레이스 기계이고 따라서 우리가 당신에게 높은 양질의 재료와 최고 경쟁력있는 가격을 줄 수 있습니다.
고급 품질 : 우리는 원료부터 끝난 기계까지 올프로덕션 동안 품질 관리를 엄밀하게 가지고 있습니다.
고효율 : 올마차이니스 부분은 바이오우르젤베스를 만들어집니다, 그래서 적시인 타임스케쥴레와 품질을 제어하도록 편리한 그것 " S.
패키징
모든 기계는 그림의 그것과 같이 진공이고 나무로 된 포장으로 싸여집니다.
1 단계. 필름 패키징
기계를 먼지, 물, 추락과 진동에서 막으세요.
단계 2. foam+film 패키징을 추가하세요
두배 안전한 보호가 충돌로부터의 기계와 흔들리는 것 방지합니다.
단계 3. 유일한 주석 포일 패키징
주석 호일 포장이 깨진 처음부터 영화를 방지할 수 있다고 덧붙이세요.
4. 단계는 강한 나무 통 포장을 특화했습니다
해양 배, 기계를 위한 주문 제작된 강한 목재 포장은 목제 통에 곤경 oi이고 효과적으로 충돌과 충격을 방지합니다.
서비스
1. 명령 전에 :
우리는 SMT 라인의 전문적 제안을 지원할 것입니다
우리는 최고 모듈에게 제품에 따르기를 권고할 것입니다
우리는 유리한 시세에 공장도 가격을 공급할 것입니다
2. 명령 뒤에 :
기계는 좋은 테스트와 선적 전에 노화하는 것 가질 것입니다
우리는 기계 무료 설치와 온라인으로 훈련하는 것고 비디오 가르침을 지원하는 트레이닝, 특별한 시간을 지원합니다.
우리는 전문적 판매 후 팀을 있고 최대한 빨리 문제를 해결할 수 있습니다
기계 보증은 보증 동안, 일년입니다, 어떠한 부품도 있을 필요가 있고 수정되고 대체되 고객들을 위해 자유로울 것입니다.
FAQ
Q1 :당신은 소프트웨어 업데이트를 제공합니까?
기계를 구입하는 고객들을 위해, 우리는 당신을 위한 업그레이된 소프트웨어를 무료로 제공할 수 있습니다.
Q2 :우리의 기계는 급기를 필요로 합니까?
예, 기계는 급기를 필요로 합니다.
Q3 :내가 이런 종류의 기계를 사용하는 것은 이번이 처음입니다, 그것이 작동하도록 쉽습니까?
우리는 어떻게 기계를 사용하는지 당신을 가르치기 위해 영어 사용자 교범과 가이드 비디오를 가지고 있습니다.그리고 또한 우리 것이 우리의 해외가 무료 설치와 훈련을 위한 당신의 공장에 설계하는 어레인저.
Q4 :보증은 어떻게 됩니까?
일년 보증 기간을 제공하세요. 보증 기간 밖에, 우리는 매년 1-2 무료 직송 배달을 가지고 있을 것입니다
Q5 :내가 당신으로부터 기계를 구입할 수 있습니까?
(1) 라인에 또는 이메일에 의해 우리와 협의하세요 ;
(2) 최종가, 선적, 결제 방법과 다른 조건을 협상하고 확인하세요 ; (3) 당신에게 견적 송장을 보내고 당신의 명령을 확인하세요 ;
(4) 견적 송장에 걸린 방식에 따라 지불을 하세요 ;
(5) 우리는 당신의 전체 납부를 확인한 후 견적 송장의 관점에서 당신의 명령으로 준비합니다 . 그리고 선적 전에 100% 품질 체크 ; (6) 급행을 통해 또는 공중에 의해 또는 해로로 당신의 명령을 보내세요.
