제품 상세 정보:
결제 및 배송 조건:
|
Warranty: | 1 Year | Applicable components: | 0402 |
---|---|---|---|
Condition: | 100% Original,Brand-new | Name: | SMT Pick and Place Machine |
Application: | SMT Production Line | Mounting speed: | 250000 CPH |
Type: | Automatic | Feeders: | 68pcs |
하이 라이트: | 자기를 띤 리니어 모터와 SMT 탑재기,서보 모터와 SMT 탑재기,5 밀리미터 PCB 두께 SMT 장착기계 |

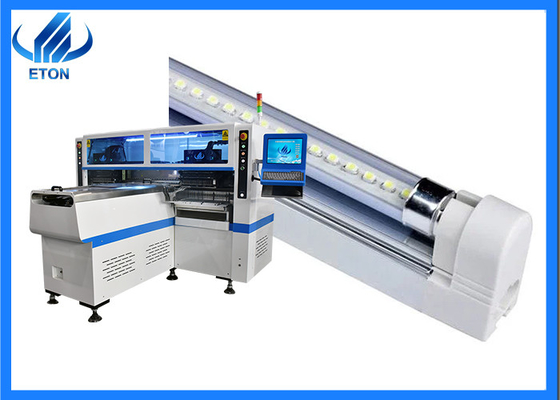

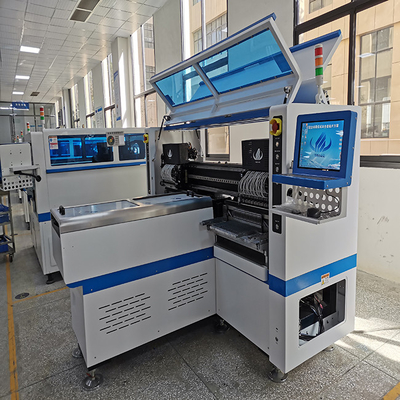

자기를 띤 리니어 모터 & 서보 모터, 0.5-5mm PCB 두께 픽 앤드 플레이스 기계와 SMT 장착기계
주요 인자
길이 | 2700 밀리미터 |
폭 | 2300 밀리미터 |
높이 | 1550 밀리미터 |
전체 중량 | 1700 킬로그램 |
PCB 종 폭 | 맥스 : 1200*330mm 민 : 100*100mm |
PCB 두께 | 0.5-5mm |
PCB 클램핑 | 조정가능한 압력 공압 |
전송 속도 | >500mm/sec |
컨베이어 전송 | 최대 길이 : 1200 밀리미터 |
반복하는 탑재 정밀도 | ±0.02mm |
컴포넌트 스페이스 | 0.5 밀리미터 |
구성장치 높이 | ≤5mm |
전송 방향 | 단일 (left→ 권리 또는 right→가 떠났습니다) |
아니오. 공급 장치 스테이션의 | 68PCS |
아니오. 머리의 | 68PCS |
운영 환경 | 23C±3C |
소비 전력 | 6KW |
전송 방식 | 온라인 드라이브 |
위치결정 방식 | 광학적입니다 |
X, Y, Z 축 운전 길 | 최고급 자기를 띤 리니어 모터와 서브 모터 |
급전 로 | 두배 모터와 전동 피더 |
특징
1. 대용량으로 동시에 4개 종류 재료로 생산하면서, 자기를 띤 리니어 모터와 서보 모터는 기계를 고르고 위치시킵니다.
2.그것은 0.6M, 0.9M 리지드 피씨비와 0.5M,1M LED 신축성 스트립에 적합하고 LED 칩과 저항기의 어떠한 비율과 이사회에 이용 가능합니다.
3. 그것이 듀얼 암 네 모듈을 가지고 있다고, 각각 탑재부, 파트 A 또는 비 동안 17개 노즐은 개별적으로 또는 동시에 탑재될 수 있습니다.
4. 설치 상태 : 그룹 선발과 그룹 장소.
5. 최적 조업도는 250000CPH에 도달할 수 있습니다.
다중기능 픽 앤드 플레이스 기계의 장점
1. 다중기능 SMT 기계의 구조는 대부분 높은 유가 정확도와 좋은 유연성의 특성을 가지고 있는 주요 구조를 채택합니다.
X와 Y 위치 파악 시스템에서, 2, 스크루 왜곡 신호를 피하기 위한 직접 위치 피드백을 위한 선형 그레이팅 부호기로, 가득 찬 폐-루프 서보 모터 드라이브의 대부분의 사용. 일부는 Y 축에서 플랫폼에서 양쪽에 두배 모터와 두배 스크류 드라이브를 사용합니다. 이중 구동과 다른 기술적 특성 뿐 아니라, 더 진보적 선 자기 부상 모터가 있습니다 그러나 또한 직결 구동을 가지고 있고 더 기계적 메카니즘, 빠른 피드백, 조용한, 손쉬운 유지보수와고 정밀도 특성을 입으세요.
3, 다중기능 SMT 기계는 대부분 X를 달성하기 위한 장착 헤드의 운동과 전혀 테이블의 운동 때문에, Y 위치설정으로, 고쳐진 회로판을 이용하고 불활동과 이동 때문에 대형 또는 무거운 성분을 만듭니다.
전통적 흡착 노즐외에, 4는 재료 흡수에서 사용될 수 있고 특수노즐이 흡수하기가 어려운 특별 모양 성분을 위해 사용될 수 있고 공기 클램프가 흡착 노즐로 흡수될 수 없는 성분을 위해 사용될 수 있습니다.
5, 코일, 강관, 박스와 트레이와 같은 모든 물질적 패키징 방법을 받아들일 수 있습니다. 게다가 트레이가 더 많은 재료로 로딩될 때, 다층 특수 탁반 공급 장치는 설치될 수 있습니다.
약간의 제품, H 페이스트 성분이 동시에 다른 패치 부품과 철저한 리플로우 납땜, 그와 같은 펀치 플러그 인 구성 요소의 삽입으로 탑재되기 위해 또한 필요로 하는 약간의 핀에서, 6은 기계가 능력을 탑재하는 큰 부담을 가지고 있도록 요구합니다. 약간의 다중기능 탑재기의 장착 헤드는 고압 장착의 능력을 가지고 고조되는 압력이 5 킬로그램까지, 프로그램에 의해 제어될 수 있습니다.
7, 일반적으로 시간을 맞추는 학교의 성분은 프론트 라이트, 측면 광, 백라이트와 온라인 조명으로, 상승하는 견해 카메라와 다른 기능을 사용하고 다양한 다른 구성 요소를 확인할 수 있습니다. 성분의 크기가 카메라의 FOV 보다 더, 너무 크고, 상승하는 조회 카메라가 또한 다중 영상 사진 뒤에 포괄적으로 분석되고 보정되고, 일부가 탑재기를 다기능하면 실장 헤드들은 실장 헤드 이동 카메라를 또한 갖추고 있으며, 그것이 더 작은 성분을 확인할 수 있습니다.
