제품 상세 정보:
결제 및 배송 조건:
|
| 보증: | 1년이요 | 이름: | 완전 자동 비전 스텐실 프린터 |
|---|---|---|---|
| 애플리케이션: | LED 라이트, 전기적 제품, 가전제품 | 전원 공급기: | AC :220±10%,50/60HZ 1Φ 3KW |
| 상태: | 새롭습니다 | 중량: | 700Kg |
| 차원: | 1240mm*1450mm*1650mm | 스퀴지 속도: | 6~300mm/sec |
| 하이 라이트: | 내장된 스케일 스텐실 인쇄기,자동 시각 장비 스텐실 인쇄기,전기적 보드 SMT 스텐실 인쇄기 |
||

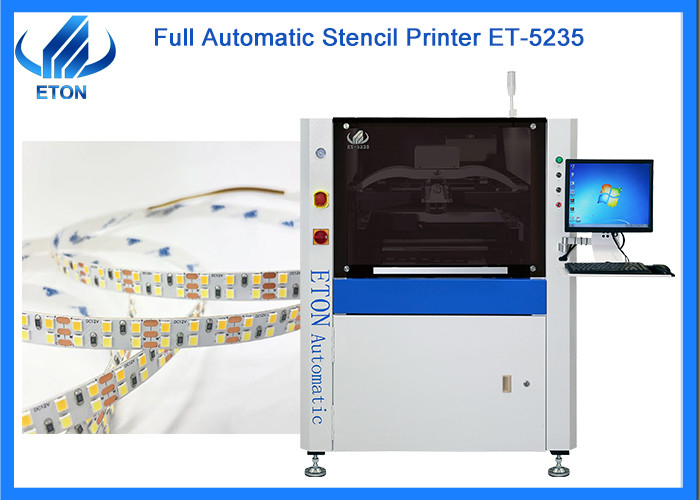

SMT 전기적 보드 내장된 스케일 자동 시각 장비 스텐실 인쇄기
기술
1. PCB 교통과 클램핑 시스템
① PCB 부하방향은 선택되고 자유로이 결합될 수 있습니다.
유일한 ②은 전파방해를 방지하기 위해 내부 기어 컨베이어 벨트를 정교하게 만들었습니다.
③ 프로그램 가능한 운송 속도 제어는 PCB가 더 정확하여서 멈추게 합니다.
④은 PCB와 강철 메쉬 사이에 완전히 균형적 접촉을 보증하기 위해 효과적으로 PCB를 고정시키기 위해 탄력적 사이드 클램프와 세그먼트화 지원을 채택합니다.
기계가 더 높은 정확성을 위한 프린팅 요구 사항을 충족시킬 수 있도록, ⑤ 최적으로 계획된 모듈 드라이브 구조는 미세-동조 하에 효과적으로 플랫폼 보정의 안정성을 향상시키고, 극소형 기어를 실현합니다. 구조는 단순하고 믿을 만하고, 조정할 수 있는 것 편리하고, 다른 두께와 PCB 보드의 지지핀의 높이 조절이 빨리 실현될 수 있습니다.
2. 스텐실 위치 파악 시스템
① 직접 연결을 매다는 주요한 교량 형상 중단은 스크레이퍼합니다.
② 강철 메쉬의 사이즈는 좋고 넓은 적용으로, 보편적입니다.
③ 세그먼트화 고정 스틸 메쉬 프레임.
3. 스크레이퍼 시스템
① 주물 알루미늄은 스크레이퍼의 더 매끄러운 운영을 보증하기 위해 빔을 스크레이퍼합니다.
② 프로그램 가능한 중단 자기 조절 스텝퍼 모터 드라이버는 머리를 출력합니다.
③ 타입 하락 레일 구조를 배치하는 쌍방형 두배 슬라이더는 인쇄하는 것 전후에 운영하는 정확도와 평활도를 보증합니다.
전방 및 후방 스퀴지를 위한 다른 압력 요구사항과 상승의 안정성에 따르고, 땜납 페이스트의 누출을 방지하기 위해, 날개를 낮추는 ④은 어떤 탄력 있는 클램핑 디자인을 가지고 있습니다, 스퀴지, 기중속도, 인쇄 속도와 인쇄 구간에서의 압력이 조정할 수 있는 모든 소프트웨어입니다. PCB를 위한 다른 요구조건을 충족시키고 고객들에게 좋은 프린팅 제어 플랫폼을 제공하기 위한 다양한 데모우딩 방법을 제공하세요.
⑤ 가동 레일은 스크레이퍼 시스템을 타이핑하고, 작동 안정성을 향상시키고 수명을 연장합니다.
⑥ 프린팅을 더 가득 차게 하면서, 완전히 폐-루프 스크레이퍼 압력 피드백 장치는 늘 급히 나감 압력을 모니터링합니다.
⑦ 내장된 스케일이 결코 떨어져 나가지 않습니다.
| 모델 | ET-5235 | |
| 스크린 프레임 | 맥스 사이즈 | 737 밀리미터 |
| 민 사이즈 | 470 밀리미터 | |
| 두께 | 25-40mm | |
| PCB 사이즈 | 맥스 :520*350mm 민 :50*50mm | |
| 수송 높이 | 900±20mm | |
| 수송 방향 | 좌측-우측 ; 좌우 ; 왼쪽 왼쪽 ;우측-우측 | |
| 이동 속도 | 프로그램 가능한 맥스 1200 밀리미터 / Ｓ | |
| 프린트 헤드 | 두 독립적 직접 연결 모터 구동장치 프린트헤드 | |
| 스퀴지 속도 | 6-300mm/sec | |
| 세정 시스템 | 마르고 습식이고 진공입니다 (프로그램 가능한) | |
| 프린팅 정확도 | ±0.025mm | |
| 순환 주기 | ≤9s는 (Printing&Cleaning을 배제합니다) | |
| 전원 입력 | AC :220±10%, 50/60HZ 1Φ 3KW | |
| 제어 수법 | PC 제어 | |
| 차원 | 1240(L)*1450(W)*1650(H) | |
| 중량 | 대략 다음700 킬로그램 | |
| PCB 전송 비용 높이 | 10 밀리미터 | |
기계 주요 부문
SMT 라인 솔루션
취입은 각각 기계의 기능입니다 :
우리의 전시회
이튼은 인도 뭄바이 전시회, 인도 델리 전시회, 이집트 전시회, 터키 전시회, 파키스탄 전시회, 등과 30개 이상의 국가와 거래와 같은 외국 도시의 많은 전시회에 참가했습니다. 게다가, 우리는 가지고 있고 광저우 광야 전시회, 상하이 뮌헨 전시회, 충칭 LED 라이트 전시회, 기타 등등과 같이, 우리의 국내 큰 전시회에 참여했습니다.
서비스
높은 것은 효율성을 서비스합니다, 인도의 서비스 오피스가 있습니다. 인도 외에, 우리는 또한 이집트, 터키에서 지역 엔지니어들을 가지고 있습니다. 당신에게 적시 서비스를 제공할 수 있습니다.
중국인 엔지니어들은 온라인 서비스를 제공합니다. 필요하다면, 중국인 엔지니어들은 올 것이고에게 당신의 공장은 무료로 설치하고 훈련합니다.
품질 첫번째, 고객지향형, 지속적인 개선.
FAQ
A. 우리는 CE, SIRA와 첨단 기업입니다, "웰이 브랜드"과 많은 기술 특허를 알고, LED 라이트 생산 라인 프로그램에서 풍부한 경험 (11년 이상)을 가진 것처럼 CCC, ISO가 수여했습니다.
큐. 당신의 제품의 당신의 실제 속도가 무엇입니까?
A. 많은 요인에 의해 강요되는 기계의 실제 속도를 위해,
부품의 수치, PCB 보드를 보내기 위한 시간과 관계가 있었습니다
그리고 생산에서 속도에 영향을 미칠 이사회를 받고, 있고 실제 제품과 필요를 결정합니다.
