제품 상세 정보:
결제 및 배송 조건:
|
차원: | 2700*2300*1550mm | PCB 사이즈: | 맥스 : 1200*330mm 민 : 100*100mm |
---|---|---|---|
PCB 두께: | 0.5~5mm | 설치 상태: | 그룹 선발과 그룹 장소 |
탑재 정밀도: | ±0.02mm (반복 정확성) | 탑재 높이: | 표준 :≤5mm |
장착 속도: | 200000~250000 CPH | No.of 공급 장치 스테이션: | 68 PC |
No.of 머리: | 68 PC | 힘: | 380AC 50HZ |
소비 전력: | 6KW | X,Y,Z 주축 운전 길: | 최고급 자기를 띤 리니어 모터와 서보 모터 |
하이 라이트: | 이중 모듈 SMT 선택 위치 기계,68Heads SMT 픽 플래시 머신,SMT 광을 위한 위치 선택 기계 |

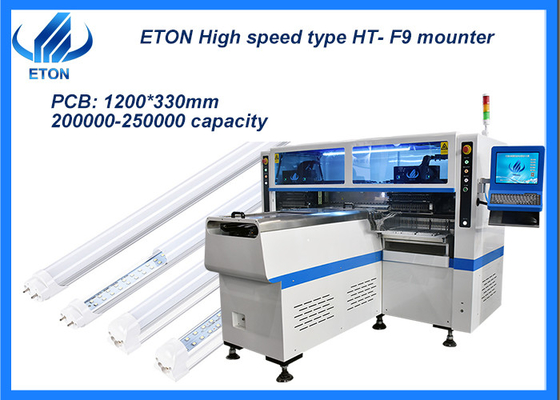

LED 튜브 라이트 스트립 라이트 68 헤드 250000CPH SMT 픽 앤 플래시 머신
기계 특징:
10.6m에 적용합니다.00.9m,1.2m 딱딱한 PCB와 0.5m,1m LED 유연 스트립. 높은 용량으로 동시에 4 가지 유형의 재료를 생산하고, LED 칩과 저항의 어느 비율로나 판에 사용할 수 있습니다.
2듀얼 팔 4 모듈, 각 장착 부품에 17 노즐, 부분 A / B / C / D는 개별적으로 또는 동기적으로 장착 할 수 있습니다.
3독점 특허 기술: 그룹을 가져와 그룹을 장착합니다.
4.5 카메라, 2개의 피더 디버깅 카메라, 2개의 노즐 디버깅 카메라, 1개의 마크 카메라, 높은 위치 정확도
5- 장착 속도는 200000~25000CPH에 도달했습니다.
6전체 기계의 소프트웨어, 회로 및 하드웨어 구조는 독립적인 지적 재산권으로 우리 회사가 독립적으로 개발했습니다.
기계의 주요 파라미터:
모델 | HT-F9(두 팔의 자기 선형 LED 고속 픽 앤 플라시 머신 |
크기 (L*W*H) | 2700*2300*1550mm |
무게 | 1700kg |
PCB 두께 | 0.5~5mm |
장착 정밀도 | ±0.02mm |
장착 모드 | 집어넣는 그룹과 장착하는 그룹 |
구성 요소 | LED3014/3020/3528/5050 및 저항, 콘덴시터,브릿지 직렬기 |
장착 높이 | ≤5mm |
장착 속도 | 200000~250000 CPH |
카메라 NO. | 5PCS (디지털 카메라) |
제1호 | 68 PCS |
아니, 머리에 | 68 PCS |
X,Y 축 구동 방향 | 고급 마그네틱 선형 모터+서보 모터 |
먹이는 방법 | 전기식식기, 쌍모터 |
적용:
이 기계는 0.5m, 1m, 1.2m의 하드 라이트 보드 또는 유연한 스트립의 모든 길이를 장착하기에 적합합니다.
선형 제품은 램프 튜브, 유연한 스트립, 패널 라이트, 디스플레이 스크린 등입니다.
SMT 생산 라인:
1 | 용접 페이스트 프린터 기계(연금 페이스트 인쇄): 용접 페이스트 또는 패치 접착제는 PCB 보드의 패드에 누출되어 구성 요소를 용접하는 다음 단계를 준비합니다. |
2 | 컨베이어: 전송 PCB 보드 선택 및 위치 기계, 동시에, 그것은 SMT 생산 라인 간의 연결을 위해 사용되며 유연한 스트립 PCB 보드의 버퍼링에도 사용될 수 있습니다. |
3 | 픽 앤 플래시 머신 HT-E8S-1200: PCB 보드에 고정된 위치에 정밀하게 장착 표면 장착 구성 요소. |
4 | 컨베이어:동시에, 그것은 SMT 생산 라인 간의 연결을 위해 사용되며 PCB 보드의 버퍼링에도 사용될 수 있습니다. |
5 | 리플로우 오븐에 들어가면:용매 페이스트 를 녹여서 부품 들 을 드라이버 보드 에 단단 히 붙이십시오. |
6 |
테스트:제품 성능이 손상되지 않은지 검사 (수동 검사) |
포장:
우리의 장점:
1우리는 자동 고속 픽 앤 플래시 기계의 선도적인 제조업체입니다.
2.80%의 대형 및 상장 LED 공장은 우리의 고객입니다. 우리는 수십 년 이상의 개발 역사를 가지고 있습니다.
3우리는 Jiangxi에서 50,000 평방 미터 면적을 차지하는 산업 공원이 있으며 다양한 기계가 있습니다.
4우리는 세계 기록을 세우는 고속 픽 앤 플래시 머신을 가지고 있습니다. 그 속도는 500000CPH에 달합니다.
5우리는 인도 현지 엔지니어, 당신이 기계를 구입하는 한, 우리는 당신이 기계를 작동하는 법을 배울 때까지, 무료로 설치, 디버깅 및 훈련하는 엔지니어를 배치할 것입니다.서비스는 매우 편리합니다.우린
뭄바이와 뉴델리에서 사무실을 가지고 있습니다. 매우 빠르게 지원합니다.
FAQ:
1..너의 해외 엔지니어가 있어?
네, 물론. 우리는 인도에 현지 엔지니어가 있습니다, 당신은 기계에 대해 어떤 문제가 있다면, 우리는 당신을 위해 문제를 해결하기 위해 인도 엔지니어 보낼 수 있습니다.
2이 기계는 어떻게 사드릴까요?
a.이 제품에 대해 온라인 또는 전자 메일로 문의하십시오.
b. 최종 가격, 배송, 지불 방법 그리고 다른 조건에 대해 협상하고 확인합니다.
c. 프로포마 청구서를 보내서 주문을 확인합니다.
d.프로포마 청구서에 표시된 방법에 따라 지불합니다.
e. 우리는 귀하의 전체 지불을 확인 한 후 프로포마 청구서에 따라 주문을 준비합니다.
3어떤 나라들이 주로 여러분의 기계를 팔고 있나요?
우리의 제품은 터키, 이집트, 인도, 파키스탄, 남아프리카 공화국, 브라질 등을 포함한 20 개 이상의 국가와 지역으로 수출되었습니다.
4지불 조건은?
T/T는 괜찮습니다. 30% 보증금, 70% 납품 전에 지불.
