제품 상세 정보:
결제 및 배송 조건:
|
| 적용: | LED 스트립 | 전원 공급: | AC :220±10%,50/60HZ 1Φ 1.5KW |
|---|---|---|---|
| 조건: | 새로운 | 제품 이름: | ET-AL1025 |
| 보증: | 1년 | 무게: | 600KG |
| 차원: | 1754년 | PCB 두께: | 0.5-5 밀리미터 |
| 프린팅 정확도: | 0.025 밀리미터 | ||
| 강조하다: | 고효율 자동 SMD 기계,플렉서블 스트립 자동 SMT 기계,플렉서블 스트립 자동 SMD 기계 |
||

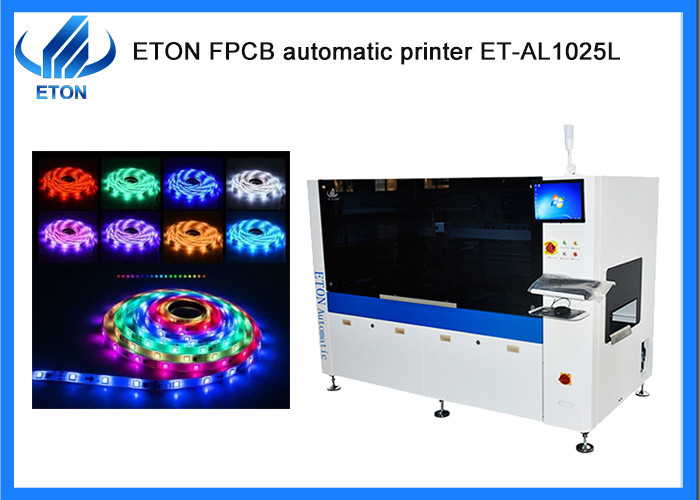

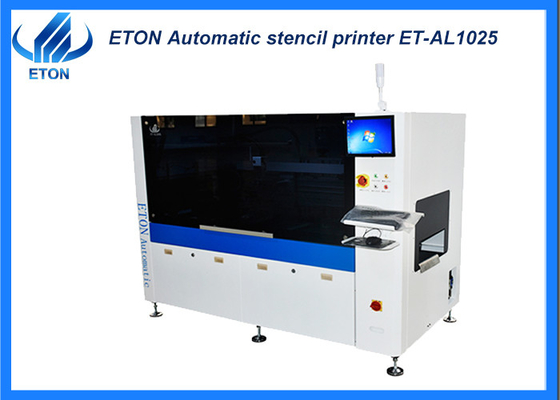

SMT 높은 인쇄 효율성 유연 스트립 자동 SMT 기계
기계 구성
● 프로그램 할 수 있는 서스펜션 프린터 헤드
* 두 세트의 스텝 모터 드라이브,앞 및 뒷 스크래퍼의 압력은 스크래퍼 재료의 피로 변형으로 인한 앞 및 뒷 인쇄의 불일치성을 보장하기 위해 별도로 조정 할 수 있습니다.;
* 스트로크를 효과적으로 제어하고 인쇄 효율을 향상시키고 용매 페이스트의 누출을 방지합니다.
● 표준 스테인리스 스틸 스크래퍼, 독특한 디자인, 刃의 서비스 수명을 향상;
● 아래쪽 시력 정렬 시스템
● CNC 가이드 레일 조정
● 산업용 제어 컴퓨터, 윈도우 XP 인터페이스 운영 체제
● 소프트웨어 내장 진단 시스템
● SMEMA 인터페이스
기술 매개 변수
| 화면 프레임 | 최소 크기 | 850mm |
| 최대 크기 | 550mm | |
| 두께 | 25~45mm | |
| FPCB 최소 크기 | 50mm | |
| FPCB 최대 크기 | 260mm | |
| FPCB 두께 | 0.5~5mm | |
| FPCB 워크페이지 | 최대 FPCB 대각선 1% | |
| 운송 높이 | 900±40mm | |
| 운송 방향 | 왼쪽-오른쪽 | |
| 운송 속도 | 최대 1000mm/S 프로그래밍 (조정) 가능 | |
| 이사회 위치 | 지원 시스템 | 플랫폼 자켓 긴장 |
| 클램핑 시스템 | 가장자리 클램프 고정 | |
| 프린트 헤드 | 두 개의 독립적인 모터 인쇄 머릿 | |
| 스퀴지 속도 | 6~300mm/sec | |
| 스퀴지 압력 | 0~10Kg/cm2 | |
| 스키게이 각 | 55° (표준) | |
| 스퀴지 타입 | 스테인리스 스틸 (표준), 플라스틱 | |
| 스텐실 분리 속도 | 0.1~20mm/sec 프로그래밍 가능 | |
| 정화 시스템 | 수동 청소 | |
| 테이블 조정 범위 | X:±5mm;Y:±5mm;θ:±2° | |
| 기계 | ||
| 위치 정확성 반복 | ±0.01mm | |
| 인쇄 정확성 | ±0.025mm | |
| 사이클 시간 | ≤9s ( 인쇄 및 청소를 제외) | |
| 공기 필요 | 4.5~6Kg/cm2 | |
| 전력 입력 | AC:220±10%,50/60HZ 1Φ 1.5KW | |
| 제어 방법 | PC 제어 | |
| 기계 차원 | 1754 ((L) X1249 ((W) X1600 ((H) mm | |
| 기계 무게 | 약 600kg | |
| 판 높이의 FPCB 운송 | 20mm | |
인증서
SMT 기계의 경험이 많은 제조업체로서, 우리는 9 발명 특허, 112 실용 특허, 12 소프트웨어 저작권,생산과 검사를 위해 우리의 우승 R & D 부서또한 CE, CCC, SIRA,
등등
서비스
관련 기계
We전체 SMT 생산 라인을 제공할 수 있습니다.
1픽 앤 플래시 머신
2로더 기계
3컨베이어 머신
4스텐실 프린터
5. 리플로우 오븐 기계
6- 풀기 기계
7용매 맵 믹서
8롤 로 롤 LED 스트립 라이트 조립 기계
