제품 상세 정보:
결제 및 배송 조건:
|
보증: | 1년 | 이름: | SMT 자동 픽 앤드 플레이스 기계 |
---|---|---|---|
적용: | 롤에서 롤로 LED 스트립 | 전원 공급: | 380AC 50HZ |
조건: | 새로운 | 무게: | 3100 KG |
장착 속도: | 양면: 500,000 CPH 단면: 250,000 CPH (최적 속도) | 차원: | (길이)3454*(폭)3035*(높이)1777mm |
공급 장치: | 양면: 136 PCS (단면: 68 PCS) | PCB 두께: | 0.1-0.5 밀리미터 |
하이 라이트: | 롤 LED 스트립 SMT 마운터,롤 스트립을 위한 SMT 기계,스트립 롤을 위한 SMT 기계 |

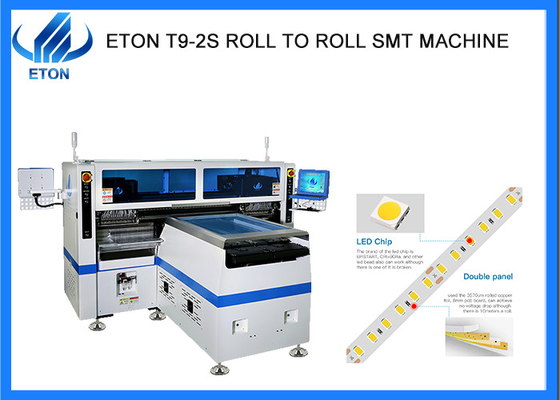

초고속 용량500K ROLL TO ROLL SMT 기계
설명
F1 높은 생산성

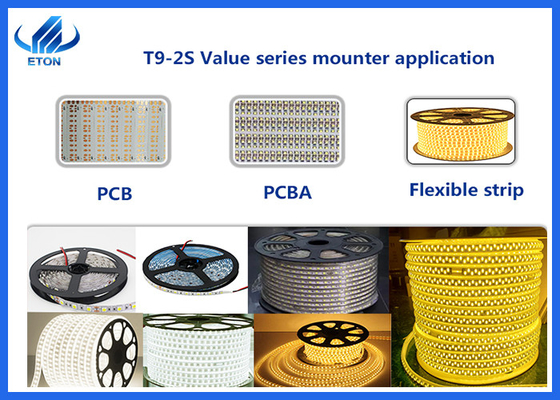

구성 요소 픽 포지션은 PCB 패드 피치, 최소 6.5mm에 따라 조정 할 수 있습니다. LED 3014/3020/2835/5050 저항, 콘덴시터, 브리지 직렬기 등 광범위한 구성 요소에 적용됩니다.
인식 카메라는 PCB의 부품 누출 위치를 기록하고, 그 부품을 채우십시오.
배치 머리는 두 번 픽업하고 한 번 배치하는 방법을 채택합니다. 배치 시간은 향상된 배치 방식으로 크게 최소화되어 우수한 최적 용량이 500000CPH에 도달합니다.
F부류 2 유연한 생산
시클당 1m
두 번 픽업하고 한 번 배치하는 기능을 실현합니다. 먹이 스테이션의 범위는 배치 머리의 두 배입니다.
모델 | T9-2S |
차원 | |
길이 | 3454mm |
너비 | 3035mm |
높이 | 1777mm |
전체 무게 | 3100kg |
PCB | |
PCB 길이 너비 | 250 (± 10mm) * 어떤 길이든 |
PCB 두께 | 00.1-0.5mm |
PCB 클램핑 | 진공 흡수, 실린더 클램핑, 트랙 너비 조절 |
장착 방법 | 그룹 선택 및 그룹 배치 |
시력 시스템 | |
카메라 번호 | 10 세트 (디지털 카메라) |
시야 정렬+표지 수정 | |
가밀 함량 증가 | ±0.05mm |
장착 높이 | ≤5mm |
장착 속도 | 이중면: 500000CPH, 단일면: 250000CPH ((최적 속도) |
구성 요소 | LED3014/3020/2835/5050 및 저항, 용도, 브리지 직렬기 등 |
힘 | 380AC 50HZ |
전력 소비 | 9.6 KW |
운영 환경 | 23°C±3°C |
컨베이어 전송 | 최대 길이:1000 mm |
전송 속도 | >500mm/sec |
전송 방향 | 싱글 (왼쪽> 오른쪽 또는 오른쪽) |
전송 모드 | 온라인 드라이브 |
위치 모드 | 광학 |
공기 공급 | 0.4-0.6mpa (4-6kgf/cm2) 150N/min |
전기 제어 | ETON의 독립적인 연구 개발 |
모션 컨트롤 카드 모듈 2 세트 | ETON의 독립적인 연구 개발 |
X,Y,Z 축 드라이브 방향 | 고급 자기 선형 모터 + 서보 모터 |
먹이 시스템 | |
피더 스테이션 번호 | 이중 면:136PCS ((일면:68PCS) |
머리의 수 | 이중 면:136PCS ((일면:68PCS) |
먹이는 방법 | 듀얼 모터와 함께 지능형 전기 공급 장치 |
SMT 레이아웃:
전시회
30개 이상의 국가와 지역에 있는 SMT 픽 앤 플래시 머신을 거래하는 경험이 많은 회사로서, 이톤은 많은 해외 전시회에 참여했습니다.인도 뭄바이 전시회인도 델리 전시회, 이집트 전시회, 터키 전시회, 파키스탄 전시회 등상하이?? 헨 전시회, 춘천 LED 램프 전시회 등
FAQ
Q. 어떤 서비스를 제공할 수 있나요?
A.
1) 우리는 우리의 고객을 위해 전체 라인 솔루션을 제공합니다.
Q. 당신의 기계는 품질 인증서를 가지고 있습니까?
A. 우리는 CE, SIRA, CCC, ISO를 가진 첨단 기술 기업으로 "잘 알려진 브랜드"와 많은 기술 특허를 수여했으며 LED 조명 생산 라인 프로그램에서 풍부한 경험 (11 년 이상) 을 가지고 있습니다.
Q. 당신은 CIF를 가격으로 받아들일 수 있습니까?
A. 우리는 양측에 편리하고 저렴한 가격으로 인용된 가격으로 EXW만을 허용합니다.
Q. 인도에 장비를 팔았는지 확인해 볼 수 있나요?
A. 예, 우리는 인도에 우리의 기계를 판매했습니다, 하지만 사실 우리는 내 고객을 위해 결정 할 수 없습니다, 하지만 나는 내 고객과 연락을 시도 할 것입니다. 당신이 이해할 수 있기를 바랍니다,왜냐하면 아무도 경쟁자가 그들의 제조 현장을 방문하기를 원하지 않기 때문입니다..
Q. 어떤 기계가 있나요?
우리는 고속 SMT 픽 및 장소 기계 제조업체입니다, 또한 우리는 우리의 브랜드를 구축하기 위해 더 효율적이고 편리한 기계 우리의 고객을 위해. 우리는 다기능 유형, 명예 시리즈,높은 정확성과 높은 생산성을 가진 값 시리즈.
