제품 상세 정보:
결제 및 배송 조건:
|

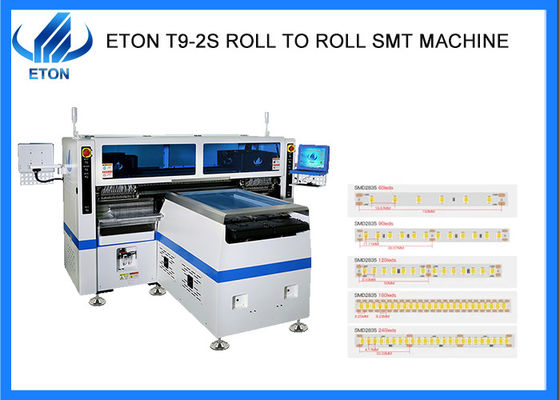

보증: | 1년 | 이름: | SMT 자동 픽 앤드 플레이스 기계 |
---|---|---|---|
적용: | ROLL TO TOLL LED 스트립 | 전원 공급: | 380AC 50HZ |
무게: | 3100 KG | 장착 속도: | 양면: 500,000 CPH 단면: 250,000 CPH (최적 속도) |
사용: | 긴 스트립 조명 SMD | 차원: | (길이)3454*(폭)3035*(높이)1777mm |
공급 장치: | 양면: 136 PCS (단면: 68 PCS) | PCB 두께: | 0.1-0.5 밀리미터 |
하이 라이트: | 4모듈 SMT 기계,재충전 기능 SMT 기계,롤 스트립을 위한 SMT 기계 |
개별 구성 요소 재충전 기능SMT 4 모듈 기계
설명
F1 높은 생산성
구성 요소 픽 포지션은 PCB 패드 피치, 최소 6.5mm에 따라 조정 할 수 있습니다. LED 3014/3020/2835/5050 저항, 콘덴시터, 브리지 직렬기 등 광범위한 구성 요소에 적용됩니다.
인식 카메라는 PCB의 부품 누출 위치를 기록하고, 그 부품을 채우십시오.
배치 머리는 두 번 픽업하고 한 번 배치하는 방법을 채택합니다. 배치 시간은 향상된 배치 방식으로 크게 최소화되어 우수한 최적 용량이 500000CPH에 도달합니다.
F부류 2 유연한 생산
시클당 1m
두 번 픽업하고 한 번 배치하는 기능을 실현합니다. 먹이 스테이션의 범위는 배치 머리의 두 배입니다.
모델 | T9-2S |
차원 | |
길이 | 3454mm |
너비 | 3035mm |
높이 | 1777mm |
전체 무게 | 3100kg |
PCB | |
PCB 길이 너비 | 250 (± 10mm) * 어떤 길이든 |
PCB 두께 | 00.1-0.5mm |
PCB 클램핑 | 진공 흡수, 실린더 클램핑, 트랙 너비 조절 |
장착 방법 | 그룹 선택 및 그룹 배치 |
시력 시스템 | |
카메라 번호 | 10 세트 (디지털 카메라) |
시야 정렬+표지 수정 | |
가밀 함량 증가 | ±0.05mm |
장착 높이 | ≤5mm |
장착 속도 | 이중면: 500000CPH, 단일면: 250000CPH ((최적 속도) |
구성 요소 | LED3014/3020/2835/5050 및 저항, 용도, 브리지 직렬기 등 |
힘 | 380AC 50HZ |
전력 소비 | 9.6 KW |
운영 환경 | 23°C±3°C |
컨베이어 전송 | 최대 길이:1000 mm |
전송 속도 | >500mm/sec |
전송 방향 | 싱글 (왼쪽> 오른쪽 또는 오른쪽) |
전송 모드 | 온라인 드라이브 |
위치 모드 | 광학 |
공기 공급 | 0.4-0.6mpa (4-6kgf/cm2) 150N/min |
전기 제어 | ETON의 독립적인 연구 개발 |
모션 컨트롤 카드 모듈 2 세트 | ETON의 독립적인 연구 개발 |

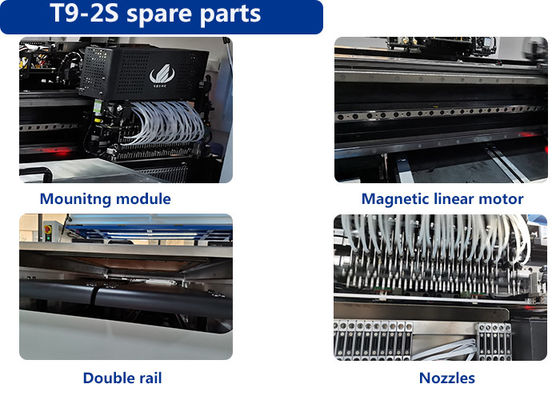

X,Y,Z 축 드라이브 방향 | 고급 자기 선형 모터 + 서보 모터 |
먹이 시스템 | |
피더 스테이션 번호 | 이중 면:136PCS ((일면:68PCS) |
머리의 수 | 이중 면:136PCS ((일면:68PCS) |
먹이는 방법 | 듀얼 모터와 함께 지능형 전기 공급 장치 |
인증서
SMT 기계의 경험이 많은 제조업체로서, 우리는 9 발명 특허, 112 실용 특허, 12 소프트웨어 저작권,생산과 검사를 위해 우리의 우승 R & D 부서또한 CE, CCC, SIRA,
등등
서비스
유지보수 기간 1년
1년 보증 보증 기간 동안 수리 및 교체해야 할 모든 부품은 무료입니다.
소프트웨어 및 하드웨어 평생 유지보수
무료 업그레이드 소프트웨어, 소프트웨어는 REACH이고 ETON에서 개발했습니다. 그래서 우리는 평생 무료 업그레이드 업데이트를 지원합니다.
고객들을 정기적으로 방문하고 정보를 수집
고객들을 정기적으로 방문합니다. 우리는 매년 다른 도시에서 같은 시간에 다양한 전시회에 참석합니다.우리는 지역 고객을 방문하고 우리의 서비스를 지원하고 시간에 고객의 제안에 대한 피드백을 수집합니다.
기술 및 장비에 대한 최신 정보를 제공
우리는 전문적인 기술 제안을 고객에게 제공하고 최신 뉴스를 고객과 공유합니다.
현장 서비스
우리는 뭄바이와 뉴델리와 같은 인도에서 공식적인 사이트를 가지고 있습니다. 또한 이집트, 터키에서 사이트를 가지고 있습니다.
당신의 필요에 따라, 헌신적인 수석 엔지니어는 무료 설치를 위해 당신의 공장에 와서 기계를 작동하는 방법을 훈련합니다.
