제품 상세 정보:
결제 및 배송 조건:
|
| 보증: | 1년 | 적용: | LED 스트립 |
|---|---|---|---|
| 전원 공급: | 380AC 50HZ | 조건: | 새로운 |
| 무게: | 3100 KG | 장착 속도: | 양면: 500,000 CPH 단면: 250,000 CPH (최적 속도) |
| 차원: | (길이)3454*(폭)3035*(높이)1777mm | 공급 장치: | 양면: 136 PCS (단면: 68 PCS) |
| PCB 두께: | 0.1-0.5 밀리미터 | ||
| 강조하다: | 1M/사이클 SMT 배치 기계,유연한 스트립 SMT 배치 기계 CE,이중 측면 피더 SMT 배치 기계 |
||

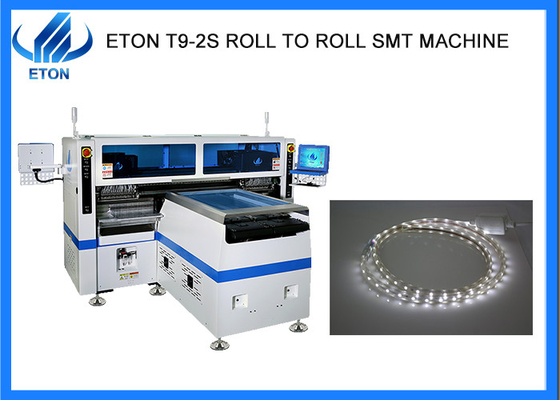

1주기당 1M플렉서블 스트립을 위한 SMT 고속 배치 기계
D기록
F1 높은 생산성
nETON 테크 조정 가능한 배치 헤드
구성 요소 픽 포지션은 PCB 패드 피치, 최소 6.5mm에 따라 조정 할 수 있습니다. LED 3014/3020/2835/5050 저항, 콘덴시터, 브리지 직렬기 등 광범위한 구성 요소에 적용됩니다.
인식 카메라는 PCB의 부품 누출 위치를 기록하고, 그 부품을 채우십시오.
배치 머리는 두 번 픽업하고 한 번 배치하는 방법을 채택합니다. 배치 시간은 향상된 배치 방식으로 크게 최소화되어 우수한 최적 용량이 500000CPH에 도달합니다.
F부류 2 유연한 생산
시클당 1m
두 번 픽업하고 한 번 배치하는 기능을 실현합니다. 먹이 스테이션의 범위는 배치 머리의 두 배입니다.
| 모델 | T9-2S |
| 차원 | |
| 길이 | 3454mm |
| 너비 | 3035mm |
| 높이 | 1777mm |
| 전체 무게 | 3100kg |
| PCB | |
| PCB 길이 너비 | 250 (± 10mm) * 어떤 길이든 |
| PCB 두께 | 00.1-0.5mm |
| PCB 클램핑 | 진공 흡수, 실린더 클램핑, 트랙 너비 조절 |
| 장착 방법 | 그룹 선택 및 그룹 배치 |
| 시력 시스템 | |
| 카메라 번호 | 10 세트 (디지털 카메라) |
| 시야 정렬+표지 수정 | |
| 가밀 함량 증가 | ±0.05mm |
| 장착 높이 | ≤5mm |
| 장착 속도 | 이중면: 500000CPH, 단일면: 250000CPH ((최적 속도) |
| 구성 요소 | LED3014/3020/2835/5050 및 저항, 용도, 브리지 직렬기 등 |
| 힘 | 380AC 50HZ |
| 전력 소비 | 9.6 KW |
| 운영 환경 | 23°C±3°C |
| 컨베이어 전송 | 최대 길이:1000 mm |
| 전송 속도 | >500mm/sec |
| 전송 방향 | 싱글 (왼쪽> 오른쪽 또는 오른쪽) |
| 전송 모드 | 온라인 드라이브 |
| 위치 모드 | 광학 |
| 공기 공급 | 0.4-0.6mpa (4-6kgf/cm2) 150N/min |
| 전기 제어 | ETON의 독립적인 연구 개발 |
| 모션 컨트롤 카드 모듈 2 세트 | ETON의 독립적인 연구 개발 |

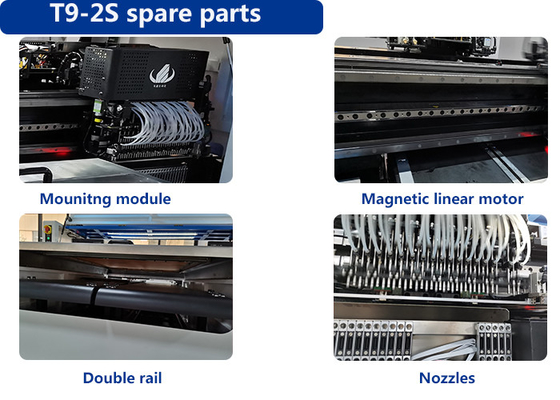

| X,Y,Z 축 드라이브 방향 | 고급 자기 선형 모터 + 서보 모터 |
| 먹이 시스템 | |
| 피더 스테이션 번호 | 이중 면:136PCS ((일면:68PCS) |
| 머리의 수 | 이중 면:136PCS ((일면:68PCS) |
| 먹이는 방법 | 듀얼 모터와 함께 지능형 전기 공급 장치 |
기계 사용
T9-2S는 모든 길이의 유연한 빛 스트립에 적용되는 고속 픽 및 위치 기계입니다
3.1 PCB 크기: 250mm*어떤 길이든
3.2 애플리케이션
5m, 10m, 50m, 100m 또는 모든 길이의 유연한 빛 스트립, RGB는 장착 할 수 있습니다.
