제품 상세 정보:
결제 및 배송 조건:
|
적용: | LED 스트립 | 전원 공급: | 380AC 50HZ |
---|---|---|---|
보증: | 1년 | 조건: | 새로운 |
무게: | 3100 KG | 장착 속도: | 양면: 500,000 CPH 단면: 250,000 CPH (최적 속도) |
차원: | (길이)3454*(폭)3035*(높이)1777mm | PCB 두께: | 0.1-0.5 밀리미터 |
하이 라이트: | 롤 스트립 SMT 배치 기계,200m 스트립 SMT 배치 기계,두 번 픽 SMT 배치 기계 |

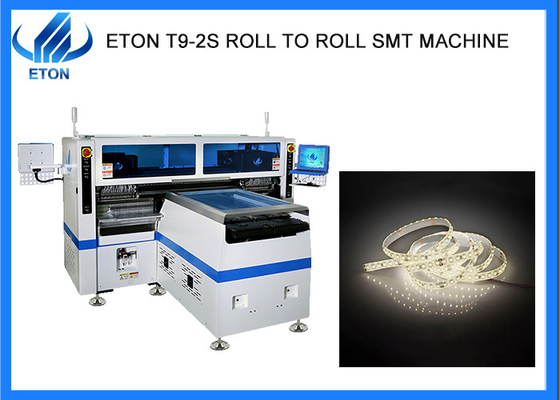

T2번 픽업 한 번 배치200 롤 스트립 배치 기계
설명
F1 높은 생산성

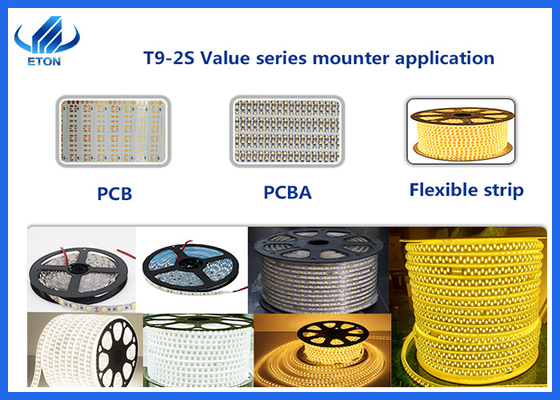

구성 요소 픽 포지션은 PCB 패드 피치, 최소 6.5mm에 따라 조정 할 수 있습니다. LED 3014/3020/2835/5050 저항, 콘덴시터, 브리지 직렬기 등 광범위한 구성 요소에 적용됩니다.
인식 카메라는 PCB의 부품 누출 위치를 기록하고, 그 부품을 채우십시오.
배치 머리는 두 번 픽업하고 한 번 배치하는 방법을 채택합니다. 배치 시간은 향상된 배치 방식으로 크게 최소화되어 우수한 최적 용량이 500000CPH에 도달합니다.
F부류 2 유연한 생산
시클당 1m
두 번 픽업하고 한 번 배치하는 기능을 실현합니다. 먹이 스테이션의 범위는 배치 머리의 두 배입니다.
모델 | T9-2S |
차원 | |
길이 | 3454mm |
너비 | 3035mm |
높이 | 1777mm |
전체 무게 | 3100kg |
PCB | |
PCB 길이 너비 | 250 (± 10mm) * 어떤 길이든 |
PCB 두께 | 00.1-0.5mm |
PCB 클램핑 | 진공 흡수, 실린더 클램핑, 트랙 너비 조절 |
장착 방법 | 그룹 선택 및 그룹 배치 |
시력 시스템 | |
카메라 번호 | 10 세트 (디지털 카메라) |
시야 정렬+표지 수정 | |
가밀 함량 증가 | ±0.05mm |
장착 높이 | ≤5mm |
장착 속도 | 이중면: 500000CPH, 단일면: 250000CPH ((최적 속도) |
구성 요소 | LED3014/3020/2835/5050 및 저항, 용도, 브리지 직렬기 등 |
힘 | 380AC 50HZ |
전력 소비 | 9.6 KW |
운영 환경 | 23°C±3°C |
컨베이어 전송 | 최대 길이:1000 mm |
전송 속도 | >500mm/sec |
전송 방향 | 싱글 (왼쪽> 오른쪽 또는 오른쪽) |
전송 모드 | 온라인 드라이브 |
위치 모드 | 광학 |
공기 공급 | 0.4-0.6mpa (4-6kgf/cm2) 150N/min |
전기 제어 | ETON의 독립적인 연구 개발 |
모션 컨트롤 카드 모듈 2 세트 | ETON의 독립적인 연구 개발 |
X,Y,Z 축 드라이브 방향 | 고급 자기 선형 모터 + 서보 모터 |
먹이 시스템 | |
피더 스테이션 번호 | 이중 면:136PCS ((일면:68PCS) |
머리의 수 | 이중 면:136PCS ((일면:68PCS) |
먹이는 방법 | 듀얼 모터와 함께 지능형 전기 공급 장치 |
시장
인도에서는: SURYA, POLYCAB, FIEM, RK, GK, TECHNO LED, CALCOM, CENTURY LED, AUTOPAL, SKYQUAD, NTL, KONARK, CEPL, FLARE, SLS는 우리의 큰 고객 중 하나입니다.
터키: ACK, KENDAL, KING LED는 우리의 큰 고객 중 하나입니다.
베트남: 랭돈, 타믹은 우리의 큰 고객 중 하나입니다.
이집트: UNISTAR는 우리의 큰 고객 중 하나입니다.
튀니지: SKY INDUSTRIES, FAWANIS는 우리의 큰 고객 중 하나입니다
패키지
우리의 패키지 단계는 불기를 따르는 것입니다.
단계 1: 먼지와 물을 방지하기 위한 필름 포장
단계 2: 기계의 외부를 보호하기 위해 폼 솜에 필름을 펴십시오.
단계 3: 진공용 종이 패키지 및 수분 방지 가방, 운송 중에 건조하게 유지하기 위해
단계 4: 기계 의 안전 을 보장 하기 위해 단단 한 나무 상자 를 장착 하고, 그 후 트럭 으로 지정 된 항구 로 운송 한다.
배송: 바다, 항공, 육상 운송.
