제품 상세 정보:
결제 및 배송 조건:
|
보증: | 1년 | 이름: | ET5235 |
---|---|---|---|
전원 공급: | AC :220±10%,50/60HZ 1Φ 3KW | 조건: | 새로운 |
무게: | 700Kg | 차원: | 1240mm*1450mm*1650mm |
수송 높이: | 900±40mm | 이동 속도: | 프로그램 가능한 맥스 1200년 mm/S |

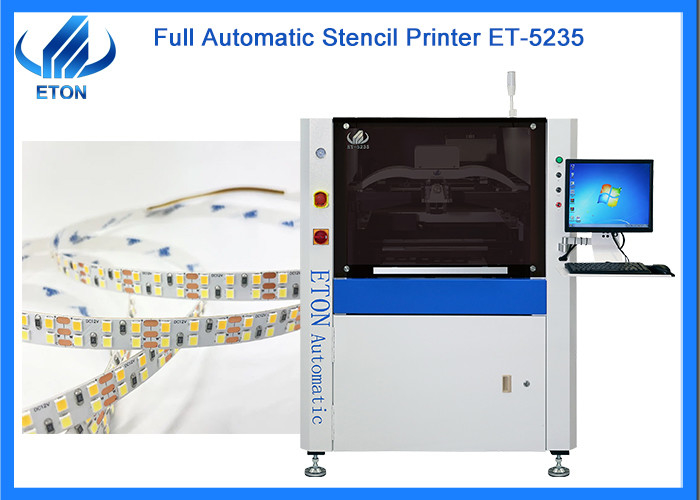

높이 조절SMT 솔루션 효율적인 용접 페이스트 비전 프린터
설명
1.PCB 운송 및 클램핑 시스템
1 PCB 로딩 방향은 자유롭게 선택 및 결합 할 수 있습니다.
2 꽉 막히는 것을 방지하기 위해 독특한 내부 기어 컨베이어 벨트.
3 프로그래밍 가능한 운송 속도 조절이 PCB 정지 기능을 더욱 정확하게 합니다.
4 유연한 사이드 클램프와 세그먼트 된 지원 장치를 채택하여 PCB와 강철 망 사이의 완전히 균형 잡힌 접촉을 보장합니다.
5 최적의 설계 모듈 드라이브 구조는 효과적으로 플랫폼 캘리브레이션의 안정성을 향상시키고 미세 조정 하에서 초소형 변속기를 실현,기계가 더 높은 정확도의 인쇄 요구 사항을 충족 할 수 있도록구조는 간단하고 신뢰할 수 있으며, 조절이 편리하며, 다른 두께의 PCB 보드의 지원 PIN의 높이 조정도 빠르게 실현 할 수 있습니다.
2스텐실 위치 시스템
1 아치 브릿지 모양의 서스펜션 서식 직결 스크래퍼
2 강철 망의 크기는 보편적이며, 잘 적용되고 있습니다.
3 세그먼트 고정 철망 프레임.

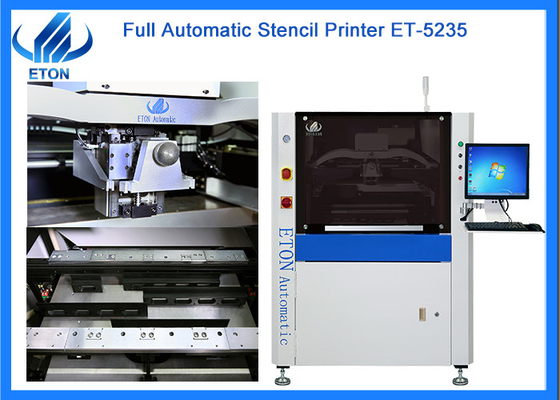

3- 스크래퍼 시스템
1 스크래퍼의 원활한 동작을 보장하기 위해 주조 알루미늄 스크래퍼 빔.
2 프로그래밍 가능한 서스펜션 자율 조정 스텝 모터 드라이버 프린트 헤드
3 양측 이중 슬라이더 위치형 슬라이드 레일 구조는 인쇄 전과 후의 정확성과 원활성을 보장합니다.
4 앞과 뒷 압축 장치의 다른 압력 요구 사항과 들어 올리고 낮추는 안정성에 따라, 용매 매스의 누출을 방지하기 위해,블레이드는 일정한 탄력적 인 클램핑 디자인을 가지고 있습니다., 스퀴지의 압력, 리프팅 속도, 인쇄 속도, 인쇄 범위 모두 소프트웨어 조절됩니다. PCB의 다른 요구 사항을 충족시키기 위해 다양한 디모딩 방법을 제공합니다.고객에게 좋은 인쇄 제어 플랫폼을 제공.
5 슬라이드 레일 유형의 스크래퍼 시스템, 운영 안정성을 향상시키고 수명을 연장합니다.
6 완전 닫힌 루프 스크래퍼 압력 피드백 장치는 스크래퍼 압력을 항상 모니터링하여 인쇄가 더 가득합니다.
7 내장된 스케일, 절대 떨어지지 않습니다.
모델 | ET-5235 | |
화면 프레임 | 최대 크기 | 737mm |
최소 크기 | 470mm | |
두께 | 25~40mm | |
PCB 크기 | MAX:520*350mm MIN:50*50mm | |
운송 높이 | 900±20mm | |
운송 방향 | 왼쪽-오른쪽; 오른쪽-오른쪽; 왼쪽-오른쪽; 오른쪽-오른쪽 | |
운송 속도 | MAX 1200mm/s 프로그래밍 가능 | |
프린트 헤드 | 두 개의 독립적인 직결 모터 드라이버 프린터 헤드 | |
스퀴지 속도 | 6~300mm/초 | |
정화 시스템 | 건조, 습기, 진공 (프로그램 가능) | |
인쇄 정확성 | ±0.025mm | |
사이클 시간 | ≤9s ( 인쇄 및 청소를 제외) | |
전력 입력 | AC:220±10%, 50/60HZ 1Φ 3KW | |
제어 방법 | PC 제어 | |
차원 | 1240 ((L) * 1450 ((W) * 1650 ((H) | |
무게 | 약: 700kg | |
PCB 전송 오버헤드 높이 | 10mm |
인증서
SMT 기계의 경험이 많은 제조업체로서, 우리는 9 발명 특허, 112 실용 특허, 12 소프트웨어 저작권,생산과 검사를 위해 우리의 우승 R & D 부서또한 CE, CCC, SIRA,
등등
우리 전시관
매년 국내외 다양한 전시회에 참가합니다 ( 전염병 기간을 제외하고)
국내 전시회: 광저우 광야 전시회, 상하이?? 헨 전시회, 충칭 LED 조명 전시회 등
FAQ
Q. 어떤 서비스를 제공할 수 있나요?
A.

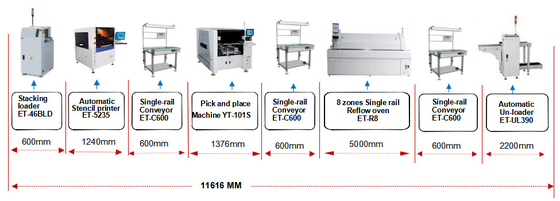

1) 우리는 우리의 고객을 위해 전체 라인 솔루션을 제공합니다.
