제품 상세 정보:
결제 및 배송 조건:
|
| 이름: | SMT 픽 앤 플래시 머신, SMT 칩 마운터, SMT 노즐 | 전원 공급: | AC220V 50HZ |
|---|---|---|---|
| 보증: | 1년 | 차원: | 1490*2190*1650mm |
| 장착 속도: | 48000CPH | 탑재 높이: | <16mm |
| 전체 중량: | 1850 킬로그램 | 조건: | 100% 원본, 아주 새로운 |
| 적용 가능한 성분: | 0402,0805,0603,1206, 스며드십시요 | 적용: | SMD 생산 라인,SMT 장착 슈터 머신,SMT 생산 라인,SMT 머신 |
| 강조하다: | SMD LED 스트립 라이트 제작 기계,SMD 칩 SMT 생산 라인,로프 라이트 SMT 생산 라인 |
||

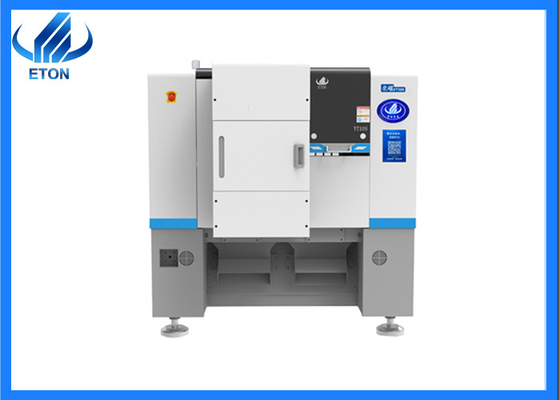

YT10S 고속 자동 픽 앤 플래시 머신: Y 축 드라이브 듀얼 드라이브 게트리 구조, 정밀, 속도 및 accracy를 향상멀티 스테이션,다중소재 장착
0402 ~ 35 * 35mm 구성 요소에 적용 고정 카메라 옵션이 필요합니다
PCB 크기: 500*450mm, 50*50mm
응용:전력 드라이버,가구용 전기 보드,LED 조명,다운라이트,거리 조명,판 조명, 3C 제품,등
특징 1 국제 특허: 배치 헤드
통합 배치 책임자
가볍고, 머리는 완전히 형성되어 있습니다.
10개의 Z축 세트가 독립적으로
모듈형 자기 선형으로 제어되는
모터, 가속도를 크게 향상시키는
정확성 및 안정성
정밀 코너 시스템
모듈형 코너 시스템은 각 부품의 각도를 독립적으로 제어하여 고 정밀 배치를 보장합니다. 머리 당 10 개의 흡수 노즐, 중심 거리가 16mm입니다.
진공 감지 장치
각 배치 머리는 독립적인
검출 기능을 통해
장비의 안정성 및
제품의 신뢰성
SMT 기계의 기술적 매개 변수
| 모델 | YT10S |
| 차원 | |
| 길이 | 1480mm |
| 너비 | 2020mm |
| 높이 | 1650mm |
| 전체 무게 | 2380kg |
| PCB | |
| PCB 길이 너비 | 최대: 500*450mm ((1200*450 옵션) 최소: 50*50mm |
| PCB 두께 | 0.5-5mm |
| PCB 클램핑 | 실린더 클램핑, 트랙 너비 조절 |
| 장착 모드 | 그룹 픽닝 및 별도의 배치별 픽닝 및 별도의 배치 |
| O.S. | |
| 시스템 | 윈도우7 |
| 소프트웨어 | 독립적인 연구개발 |
| 표시 | LED 모니터 |
| 입력 장치 | 키보드, 마우스 |
| 시력 시스템 | |
| 카메라 번호 | 1 PCS (헤드 비행 비전 카메라) |
| 2 PCS 마크 카메라 | |
| 가밀 함량 증가 | CHIP±0.03mm QFP±0.025mm Cpk ¥1.0 (3σ) |
| 장착 높이 | 16mm (다른 높이가 사용자 정의 될 수 있습니다) |
| 장착 속도 | 48000 CPH ((최고 상태) |
| 구성 요소 | 0201 ~ 15MM 포장 재료와 IC 재료 ((0201 ~ 35 * 35MM에 대한 옵션 고정 카메라), 다른 부품 크기는 사용자 정의 될 수 있습니다 |
| 구성 요소 속도 | 00.2mm |
| 피더 스테이션 번호 | 52 PCS (104 PCS 옵션) |
| 노즐의 수 | 10 PCS |
| 힘 | 220AC 50HZ |
| 전력 소비 | 1.5kW |
| 운영 환경 | 23°C±3°C |
| 전송 속도 | >1000mm/sec |
| 전송 방향 | 싱글 (왼쪽→ 오른쪽 또는 오른쪽→ 왼쪽) |
| 전송 모드 | 온라인 드라이브 |
| 위치 모드 | 광학 |
| 가스 소비 | 0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| 전기 제어 | ETON의 독립적인 연구 개발 |
| 모션 컨트롤 카드 모듈 1 세트 | ETON의 독립적인 연구 개발 |
| X,Y,Z 축 드라이브 방향 | 고품질의 자기 선형 모터 |
| 먹이는 방법 | 듀얼 모터와 함께 지능식 공급 장치 |
| 생산 관리 MES 시스템 인터페이스 | 맞춤형 |
