제품 상세 정보:
결제 및 배송 조건:
|
| 최적 속도: | 98000 cph | 보증: | 1년 |
|---|---|---|---|
| 기계 종류: | 다기능 SMT 기계 | 공급 장치: | 104 PC |
| 동작 전압: | 220AC 50HZ | PCB 종 폭: | 최대:500*300mm(1200*450 옵션) 최소:50*50mm |
| PCB 두께: | 0.5-5mm | 노즐: | 20PCS |
| 강조하다: | 보편적 픽 앤드 플레이스 기계,104 PCS 피더 픽업 및 위치 기계,20PCS 노즐 픽 위치 기계 |
||

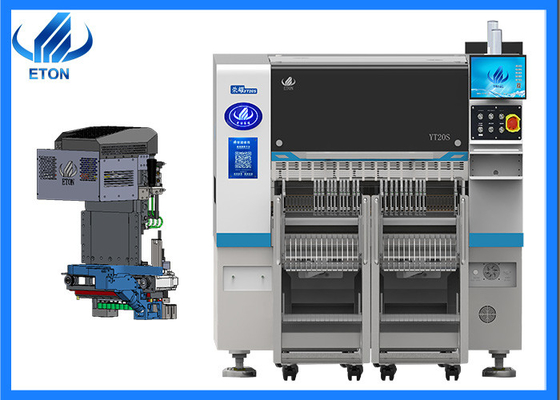

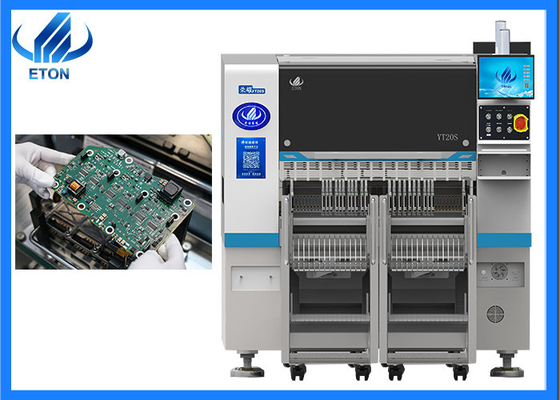

104 PCS 피더 스테이션 R&D 소프트웨어 보편적 픽 앤 플래시 머신
기계의 주요 특징

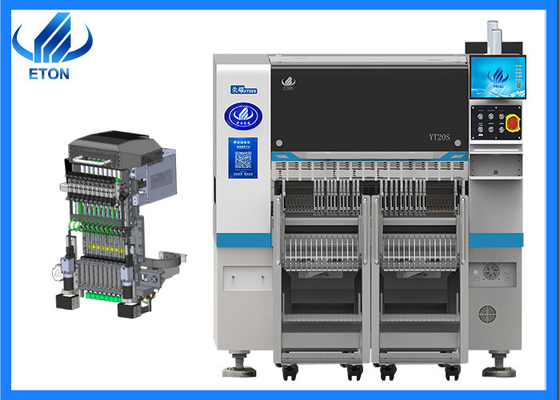

통합 배치 책임자
가벼운, 머리는 통합적으로 형성, Z 축의 10 세트의 모듈성 자기 선형 모터에 의해 독립적으로 제어, 크게 속도, 정확성 및 안정성을 향상
정밀 코너 시스템
모듈형 코너 시스템은 각 부품의 각도를 독립적으로 제어하여 고 정밀 배치를 보장합니다. 머리 당 10 개의 흡수 노즐, 중심 거리가 16mm입니다.
진공 감지 장치
각 배치 머리는 독립적인 탐지 기능을 갖습니다. 이는 장비의 안정성과 제품의 신뢰성을 향상시킵니다.
초고속 역량
고급 자기 선형 모터와 다기능 모듈 헤드를 채택하여, 배치 능력은 전통적인 기계에 비해 25% 증가했으며, 최적의 속도는 98000CPH에 도달합니다.
기계의 주요 매개 변수
| 모델 | YT20S |
| 차원 | |
| 길이 | 1480mm |
| 너비 | 2680mm |
| 높이 | 1650mm |
| 전체 무게 | 2380kg |
| PCB | |
| PCB 길이 너비 | 최대: 500*300mm ((1200*450 옵션) 최소: 50*50mm |
| PCB 두께 | 0.5-5mm |
| PCB 클램핑 | 실린더 클램핑, 트랙 너비 조절 |
| 장착 모드 | 그룹 픽닝 및 별도의 배치별 픽닝 및 별도의 배치 |
| O.S. | |
| 시스템 | 윈도우7 |
| 소프트웨어 | 독립적인 연구개발 |
| 표시 | LED 모니터 |
| 입력 장치 | 키보드, 마우스 |
| 시력 시스템 | |
| 카메라 번호 | 1 PCS (헤드 비행 비전 카메라) |
| 2 PCS 마크 카메라 | |
| 가밀 함량 증가 | CHIP±0.03mm QFP±0.025mm Cpk ¥1.0 (3σ) |
| 장착 높이 | 16mm (다른 높이를 사용자 정의 할 수 있습니다) |
| 장착 속도 | 98000 CPH ((최고 상태) |
| 구성 요소 | 0201~12MM 포장 재료와 IC 재료 ((0201 ~ 35 * 35MM에 대한 옵션 고정 카메라), 다른 부품 크기는 사용자 정의 될 수 있습니다 |
| 컴포넌트 공간 | 00.2mm |
| 피더 스테이션 번호 | 104 PCS |
| 노즐의 수 | 20 PCS |
| 힘 | 220AC 50HZ |
| 전력 소비 | 1.5kW |
| 운영 환경 | 23°C±3°C |
| 전송 속도 | >1000mm/sec |
| 전송 방향 | 싱글 (왼쪽→ 오른쪽 또는 오른쪽→ 왼쪽) |
| 전송 모드 | 온라인 드라이브 |
| 위치 모드 | 광학 |
| 가스 소비 | 0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| 전기 제어 | ETON의 독립적인 연구 개발 |
| 모션 컨트롤 카드 모듈 1 세트 | ETON의 독립적인 연구 개발 |
| X,Y,Z 축 드라이브 방향 | 고품질의 자기 선형 모터 |
| 먹이는 방법 | 듀얼 모터와 함께 지능식 공급 장치 |
| 생산 관리 MES 시스템 인터페이스 | 맞춤형 |
패키지
필름 패키지와 폼 솜에 포장하고, 단단한 나무 상자에 진공 봉지를 덮습니다.
시장
우리의 제품은 한국, 인도, 베트남, 튀니지, 이집트, 터키, 러시아, 브라질 등 30 개 이상의 국가와 지역에 수출되었습니다.
SURYA, POLYCAB, FIEM, RK, GK, TECHNO LED, CALCOM, ACK, KENDAL, RangDong, UNISTAR 등등
SMT 라인 솔루션
서비스
우리의 장점
이톤은 14개의 발명 특허, 135개의 실용 특허, 55개의 소프트웨어 저작권을 가진 인상적인 기록을 자랑합니다.우리는 11년 이상의 경험을 가지고 있고 CCC를 보유하고 있습니다., SIRA 및 CE 인증서
우리의 글로벌 존재는 한국, 인도, 베트남, 튀니지, 이집트, 터키, 러시아, 브라질 등에 걸쳐 있습니다.리플로우 오븐, 스텐실 프린터, PCB 컨베이어, SPI, AOI 등등.
LED 램프, DOB, 렌즈, 패널 조명, 다운 라이트, 스트리트 라이트, 튜브, 0.5m, 1m 스트립 라이트 등을 위한 SMT 기계에 특화한 ETON은 중국의 SMT 기계 제조업의 최고 브랜드입니다.
500명의 직원으로 구성된 헌신적인 팀으로, ETON은 해외 엔지니어들을 무료로 설치하고 훈련할 수 있도록 제공하는 것을 자랑스럽게 생각합니다. SMT 산업에서 ETON을 신뢰할 수 있고 경험이 풍부한 파트너로 선택하세요.
