제품 상세 정보:
결제 및 배송 조건:
|
| 컴퍼넌트 범위 정보: | 0201~12MM 포장 재료 및 IC 재료(0201~35*35MM의 경우 고정 카메라 옵션), 기타 구성 요소 크기를 맞춤 설정할 수 있습니다. | 장착 속도: | 98000 CPH ((최고 상태) |
|---|---|---|---|
| 성분은 스페이스를 둡니다: | 0.2 밀리미터 | 전체 중량: | 2380 킬로그램 |
| 조건: | 새로운 | PCB 종 폭: | 최대:500*300mm(1200*450 옵션) 최소:50*50mm |
| 설치 상태: | 그룹 픽킹 및 별도의 배치 \ 별도의 픽킹 및 별도의 배치 | 소프트웨어: | R&D 독립적으로 |
| 강조하다: | 맞춤형 SMT 픽 앤 플래시 머신,20 노즐 SMT 선택 위치 기계,속도 장착 SMT 픽 위치 기계 |
||

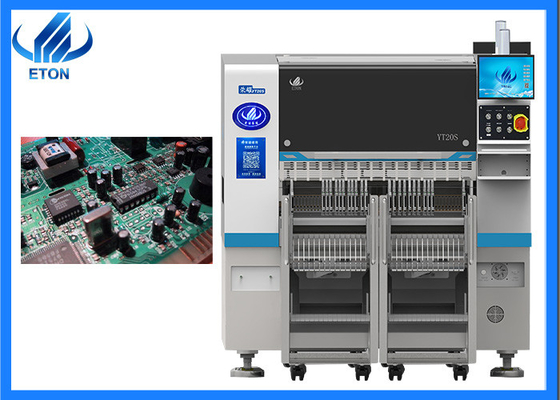

20 노즐 맥스 500 * 300mm PCB 맞춤 SMT 선택 및 위치 기계
기계의 주요 특징

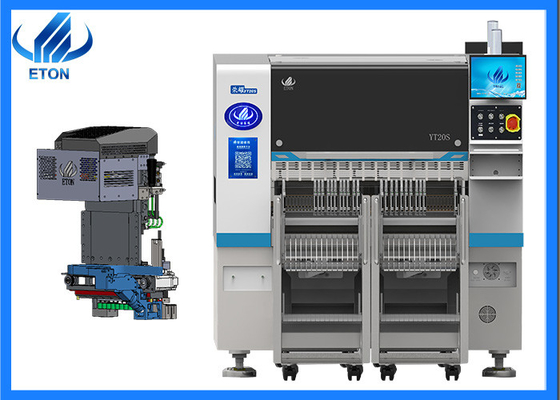

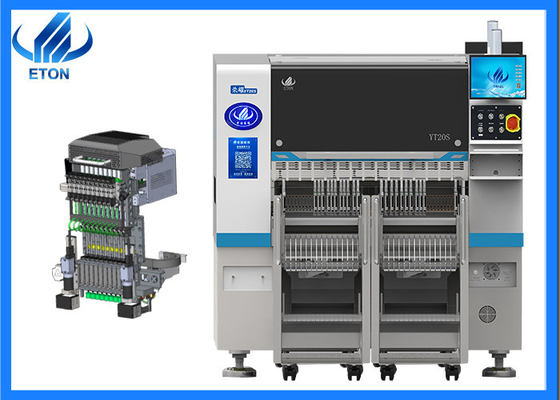

통합 배치 책임자
가벼운, 머리는 통합적으로 형성, Z 축의 10 세트의 모듈성 자기 선형 모터에 의해 독립적으로 제어, 크게 속도, 정확성 및 안정성을 향상
정밀 코너 시스템
모듈형 코너 시스템은 각 부품의 각도를 독립적으로 제어하여 고 정밀 배치를 보장합니다. 머리 당 10 개의 흡수 노즐, 중심 거리가 16mm입니다.
진공 감지 장치
각 배치 머리는 독립적인 탐지 기능을 갖습니다. 이는 장비의 안정성과 제품의 신뢰성을 향상시킵니다.
초고속 역량
고급 자기 선형 모터와 다기능 모듈 헤드를 채택하여, 배치 능력은 전통적인 기계에 비해 25% 증가했으며, 최적의 속도는 98000CPH에 도달합니다.
기계의 주요 매개 변수
| 모델 | YT20S |
| 차원 | |
| 길이 | 1480mm |
| 너비 | 2680mm |
| 높이 | 1650mm |
| 전체 무게 | 2380kg |
| PCB | |
| PCB 길이 너비 | 최대: 500*300mm ((1200*450 옵션) 최소: 50*50mm |
| PCB 두께 | 0.5-5mm |
| PCB 클램핑 | 실린더 클램핑, 트랙 너비 조절 |
| 장착 모드 | 그룹 픽닝 및 별도의 배치별 픽닝 및 별도의 배치 |
| O.S. | |
| 시스템 | 윈도우7 |
| 소프트웨어 | 독립적인 연구개발 |
| 표시 | LED 모니터 |
| 입력 장치 | 키보드, 마우스 |
| 시력 시스템 | |
| 카메라 번호 | 1 PCS (헤드 비행 비전 카메라) |
| 2 PCS 마크 카메라 | |
| 가밀 함량 증가 | CHIP±0.03mm QFP±0.025mm Cpk ¥1.0 (3σ) |
| 장착 높이 | 16mm (다른 높이를 사용자 정의 할 수 있습니다) |
| 장착 속도 | 98000 CPH ((최고 상태) |
| 구성 요소 | 0201~12MM 포장 재료와 IC 재료 ((0201 ~ 35 * 35MM에 대한 옵션 고정 카메라), 다른 부품 크기는 사용자 정의 될 수 있습니다 |
| 컴포넌트 공간 | 00.2mm |
| 피더 스테이션 번호 | 104 PCS |
| 노즐의 수 | 20 PCS |
| 힘 | 220AC 50HZ |
| 전력 소비 | 1.5kW |
| 운영 환경 | 23°C±3°C |
| 전송 속도 | >1000mm/sec |
| 전송 방향 | 싱글 (왼쪽→ 오른쪽 또는 오른쪽→ 왼쪽) |
| 전송 모드 | 온라인 드라이브 |
| 위치 모드 | 광학 |
| 가스 소비 | 0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| 전기 제어 | ETON의 독립적인 연구 개발 |
| 모션 컨트롤 카드 모듈 1 세트 | ETON의 독립적인 연구 개발 |
| X,Y,Z 축 드라이브 방향 | 고품질의 자기 선형 모터 |
| 먹이는 방법 | 듀얼 모터와 함께 지능식 공급 장치 |
| 생산 관리 MES 시스템 인터페이스 | 맞춤형 |
