제품 상세 정보:
결제 및 배송 조건:
|
| 무게: | 2380 킬로그램 | 머신명: | 자동 픽 앤 플래시 머신 |
|---|---|---|---|
| 배치 범위: | 0201~12MM 포장 재료 및 IC 재료(0201~35*35MM의 경우 고정 카메라 옵션), 기타 구성 요소 크기를 맞춤 설정할 수 있습니다. | 공급 장치: | 104 PC |
| PCB 두께: | 0.5-5mm | PCB 종 폭: | 최대:500*300mm(1200*450 옵션) 최소:50*50mm |
| 장착 속도: | 98000 CPH ((최고 상태) | 장착 높이: | 16mm (다른 높이를 사용자 정의 할 수 있습니다) |
| 강조하다: | 500*300mm SMT 배치 기계,PCB SMT 배치 기계,전자 제품 SMT 배치 기계 |
||

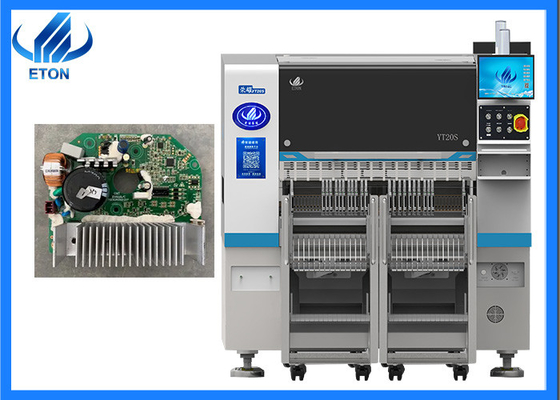

220AC 50HZ 드라이버 보드 전자 제품 SMT 배치 기계
설명

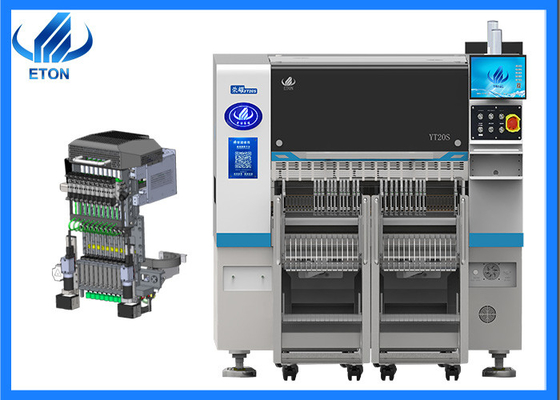

통합 배치 책임자
가벼운, 머리는 통합적으로 형성, Z 축의 10 세트의 모듈성 자기 선형 모터에 의해 독립적으로 제어, 크게 속도, 정확성 및 안정성을 향상
정밀 코너 시스템
모듈형 코너 시스템은 각 부품의 각도를 독립적으로 제어하여 고 정밀 배치를 보장합니다. 머리 당 10 개의 흡수 노즐, 중심 거리가 16mm입니다.
진공 감지 장치
각 배치 머리는 독립적인 탐지 기능을 갖습니다. 이는 장비의 안정성과 제품의 신뢰성을 향상시킵니다.
초고속 역량
고급 자기 선형 모터와 다기능 모듈 헤드를 채택하여, 배치 능력은 전통적인 기계에 비해 25% 증가했으며, 최적의 속도는 98000CPH에 도달합니다.
기계의 주요 매개 변수
| 모델 | YT20S |
| 차원 | |
| 길이 | 1480mm |
| 너비 | 2680mm |
| 높이 | 1650mm |
| 전체 무게 | 2380kg |
| PCB | |
| PCB 길이 너비 | 최대: 500*300mm ((1200*450 옵션) 최소: 50*50mm |
| PCB 두께 | 0.5-5mm |
| PCB 클램핑 | 실린더 클램핑, 트랙 너비 조절 |
| 장착 모드 | 그룹 픽닝 및 별도의 배치별 픽닝 및 별도의 배치 |
| O.S. | |
| 시스템 | 윈도우7 |
| 소프트웨어 | 독립적인 연구개발 |
| 표시 | LED 모니터 |
| 입력 장치 | 키보드, 마우스 |
| 시력 시스템 | |
| 카메라 번호 | 1 PCS (헤드 비행 비전 카메라) |
| 2 PCS 마크 카메라 | |
| 가밀 함량 증가 | CHIP±0.03mm QFP±0.025mm Cpk ¥1.0 (3σ) |
| 장착 높이 | 16mm (다른 높이를 사용자 정의 할 수 있습니다) |
| 장착 속도 | 98000 CPH ((최고 상태) |
| 구성 요소 | 0201~12MM 포장 재료와 IC 재료 ((0201 ~ 35 * 35MM에 대한 옵션 고정 카메라), 다른 부품 크기는 사용자 정의 될 수 있습니다 |
| 컴포넌트 공간 | 00.2mm |
| 피더 스테이션 번호 | 104 PCS |
| 노즐의 수 | 20 PCS |
| 힘 | 220AC 50HZ |
| 전력 소비 | 1.5kW |
| 운영 환경 | 23°C±3°C |
| 전송 속도 | >1000mm/sec |
| 전송 방향 | 싱글 (왼쪽→ 오른쪽 또는 오른쪽→ 왼쪽) |
| 전송 모드 | 온라인 드라이브 |
| 위치 모드 | 광학 |
| 가스 소비 | 0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| 전기 제어 | ETON의 독립적인 연구 개발 |
| 모션 컨트롤 카드 모듈 1 세트 | ETON의 독립적인 연구 개발 |
| X,Y,Z 축 드라이브 방향 | 고품질의 자기 선형 모터 |
| 먹이는 방법 | 듀얼 모터와 함께 지능식 공급 장치 |
| 생산 관리 MES 시스템 인터페이스 | 맞춤형 |
기계 사용
우리 전시관
30개 이상의 국가와 지역에 있는 SMT 픽 앤 플래시 머신을 거래하는 경험이 많은 회사로서, 이톤은 많은 해외 전시회에 참여했습니다.인도 뭄바이 전시회인도 델리 전시회, 이집트 전시회, 터키 전시회, 파키스탄 전시회 등상하이?? 헨 전시회, 춘천 LED 램프 전시회 등
관련 기계
이톤 (ETON) 은 중국에서 대표적인 SMT 고속 픽 앤 플라시 기계 제조업체이며, 스텐실 프린터와 같은 주변 장치,컨베이어, 접착제 분배기, 전환기 및 재공류 오븐.
LED 조명 생산을위한 우리의 완전한 SMT 생산 라인은 다음과 같은 필수 기계를 포함합니다:
ETON을 통해 LED 조명 제조를 위한 원활하고 효율적인 SMT 생산 프로세스에 접근할 수 있습니다.
패키지
기계의 패키지에 관해서는, 우리는 그것을 필름 포장과 거품 면에 넣어, 먼지와 물을 방지하기 위해 기계의 보호 및 운송 중에 기계의 건조 유지,그리고 나무 상자를 장착하여 지정된 항구로 운송합니다..
