제품 상세 정보:
결제 및 배송 조건:
|
| 운용 정합: | 중국어 및 영어 인터페이스 | 전체 중량: | 2380 킬로그램 |
|---|---|---|---|
| 배달: | 30 일 이내에 | 배치 책임자: | 20개의 노즐 |
| 보증: | 1년 | 구성 요소 범위: | 0201~12MM 포장 재료 및 IC 재료(0201~35*35MM의 경우 고정 카메라 옵션), 기타 구성 요소 크기를 맞춤 설정할 수 있습니다. |
| 배치율: | 98000CPH | PCB 사이즈: | 최대:500*300mm(1200*450 옵션) 최소:50*50mm |
| 강조하다: | 20 pcs 머리가 SMT 배치 기계,SMT 배치 기계 98000CPH,ODM SMT 배치 기계 |
||

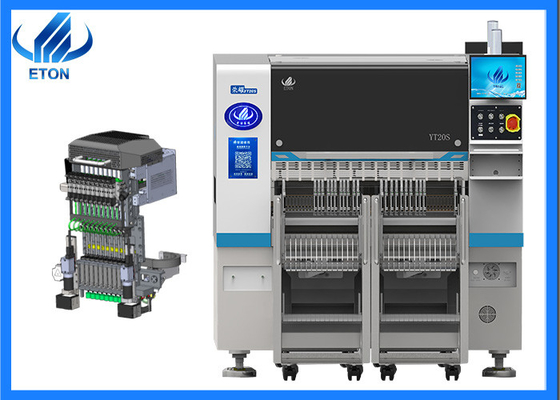

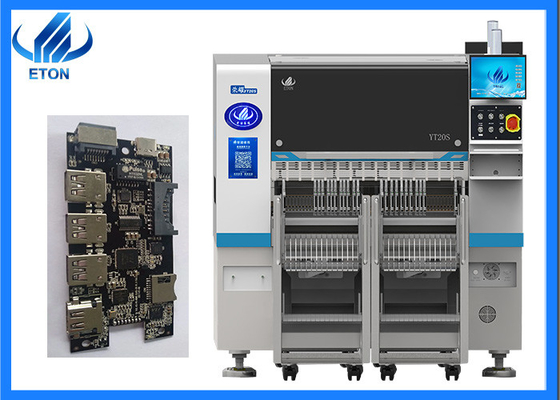

독립 연구 및 개발 SMT 20 pcs 머리가 배치 기계
기계의 주요 특징
통합 배치 책임자
가벼운, 머리는 통합적으로 형성, Z 축의 10 세트의 모듈성 자기 선형 모터에 의해 독립적으로 제어, 크게 속도, 정확성 및 안정성을 향상
정밀 코너 시스템
모듈형 코너 시스템은 각 부품의 각도를 독립적으로 제어하여 고 정밀 배치를 보장합니다. 머리 당 10 개의 흡수 노즐, 중심 거리가 16mm입니다.
진공 감지 장치
각 배치 머리는 독립적인 탐지 기능을 갖습니다. 이는 장비의 안정성과 제품의 신뢰성을 향상시킵니다.
초고속 역량
고급 자기 선형 모터와 다기능 모듈 헤드를 채택하여, 배치 능력은 전통적인 기계에 비해 25% 증가했으며, 최적의 속도는 98000CPH에 도달합니다.
기계의 주요 매개 변수
| 모델 | YT20S |
| 차원 | |
| 길이 | 1480mm |
| 너비 | 2680mm |
| 높이 | 1650mm |
| 전체 무게 | 2380kg |
| PCB | |
| PCB 길이 너비 | 최대: 500*300mm ((1200*450 옵션) 최소: 50*50mm |
| PCB 두께 | 0.5-5mm |
| PCB 클램핑 | 실린더 클램핑, 트랙 너비 조절 |
| 장착 모드 | 그룹 픽닝 및 별도의 배치별 픽닝 및 별도의 배치 |
| O.S. | |
| 시스템 | 윈도우7 |
| 소프트웨어 | 독립적인 연구개발 |
| 표시 | LED 모니터 |
| 입력 장치 | 키보드, 마우스 |
| 시력 시스템 | |
| 카메라 번호 | 1 PCS (헤드 비행 비전 카메라) |
| 2 PCS 마크 카메라 | |
| 가밀 함량 증가 | CHIP±0.03mm QFP±0.025mm Cpk ¥1.0 (3σ) |
| 장착 높이 | 16mm (다른 높이를 사용자 정의 할 수 있습니다) |
| 장착 속도 | 98000 CPH ((최고 상태) |
| 구성 요소 | 0201~12MM 포장 재료와 IC 재료 ((0201 ~ 35 * 35MM에 대한 옵션 고정 카메라), 다른 부품 크기는 사용자 정의 될 수 있습니다 |
| 컴포넌트 공간 | 00.2mm |
| 피더 스테이션 번호 | 104 PCS |
| 노즐의 수 | 20 PCS |
| 힘 | 220AC 50HZ |
| 전력 소비 | 1.5kW |
| 운영 환경 | 23°C±3°C |
| 전송 속도 | >1000mm/sec |
| 전송 방향 | 싱글 (왼쪽→ 오른쪽 또는 오른쪽→ 왼쪽) |
| 전송 모드 | 온라인 드라이브 |
| 위치 모드 | 광학 |
| 가스 소비 | 0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| 전기 제어 | ETON의 독립적인 연구 개발 |
| 모션 컨트롤 카드 모듈 1 세트 | ETON의 독립적인 연구 개발 |
| X,Y,Z 축 드라이브 방향 | 고품질의 자기 선형 모터 |
| 먹이는 방법 | 듀얼 모터와 함께 지능식 공급 장치 |
| 생산 관리 MES 시스템 인터페이스 | 맞춤형 |
인증서
SMT 기계의 경험이 많은 제조업체로서, 우리는 9 발명 특허, 200 실용 특허, 49 소프트웨어 저작권,생산과 검사를 위해 우리의 우승 R & D 부서또한 CE, CCC, SIRA 등 해외 인증서를 획득했습니다.
패키지
단계 1: 장비를 막기 위해 스트레치 필름으로 감싸십시오.
2단계: 진공용 종이 포장 및 습기에 방지 된 가방, 따라서 기계를 수분 방지하기 위해 운송 중에 건조하게 유지 할 수 있습니다.
3단계: 운송 중 기계의 손상을 방지하기 위해 띠와 삼각형의 나무를 사용하여 기계를 고정하십시오.
단계 4: 수출되는 모든 기계에는 견고한 수출 목재 상자가 장착되어 배달된 제품의 품질을 보장합니다.
운송 및 배달
보통 우리는 컨테이너로 상품을 항구로 운반하고 목적지로 운송합니다. 기계 운송을 위해 육상 운송과 항공 운송도 가능합니다.
서비스
유지보수 기간 1년
1년 보증 보증 기간 동안 수리 및 교체해야 할 모든 부품은 무료입니다.
소프트웨어 및 하드웨어 평생 유지보수
무료 업그레이드 소프트웨어, 소프트웨어는 REACH이고 ETON에서 개발했습니다. 그래서 우리는 평생 무료 업그레이드 업데이트를 지원합니다.
고객들을 정기적으로 방문하고 정보를 수집
고객들을 정기적으로 방문합니다. 우리는 매년 다른 도시에서 같은 시간에 다양한 전시회에 참석합니다.우리는 현지 고객을 방문하고 우리의 서비스를 지원하고 시간에 고객의 제안에 대한 피드백을 수집합니다.
기술 및 장비에 대한 최신 정보를 제공
우리는 전문적인 기술 제안을 고객에게 제공하고 최신 뉴스를 고객과 공유합니다.
현장 서비스
우리는 뭄바이와 뉴델리와 같은 인도에서 공식적인 사이트를 가지고 있습니다. 또한 이집트, 터키에서 사이트를 가지고 있습니다.
당신의 필요에 따라, 헌신적인 수석 엔지니어는 무료 설치를 위해 당신의 공장에 와서 기계를 작동하는 방법을 훈련합니다.
FAQ
Q. 완벽한 기계가 필요하다면 공급할 수 있나요?
A. 네, 생산의 전체 라인의 요구 사항에 대해, 우리는 당신의 제품에 대한 완벽한 생산 라인을 만들기 위해 전문적인 장비를 가지고 있습니다,우리는 산업단지 5만 평방 미터와 우수한 연구개발 직원을 보유하고 있습니다.한 달에 50세트씩 생산할 수 있습니다.
Q. 예배는 어떠셨나요?
A. 우리는 우리의 고객이 설치, 유지 보수 및 무료 업그레이드를위한 기계의 통신 서비스와 관련 필요에 대한 최적의 경험을 즐길 수 있도록 보장합니다.
Q. D/P 또는 D/A를 지불 조건으로 받아들일 수 있나요?
A. 우리 의 정기적 인 지불 조건 에 대해서는 보통 T/T 를 사용 합니다.
Q. 어떻게 효율적으로 상품을 구매하기 위해 연락할 수 있습니까?
A. 알리바바, 트레이들링크, 외무 익스프레스 등의 거래 플랫폼에서 원하는 제품을 문의하거나 Whatsapp, Skype 등과 같은 소셜 소프트웨어로 연락하십시오.
Q. 제가 탑승하면 어떻게 산업단지를 둘러볼 수 있을까요?
A. 당신은 중국 대리인이 있다면 우리는 당신을 환경 보여주기 위해 약속을 할 수 있습니다. 물론 우리는 또한 당신을 산업 공원을 보여주기 위해 비디오 전화를 할 수 있습니다..
