제품 상세 정보:
결제 및 배송 조건:
|
| 보증: | 1년 | 적용 가능한 성분: | 0201 |
|---|---|---|---|
| 이름: | SMD 칩 마운터, SMT 픽 앤드 플레이스 기계, SMT 칩 마운터 | 조건: | 100% 원본 |
| 제품 이름: | 장소 Machine\는 Mounter\LED 조립체 기계를 이끌었습니다 | 장착 속도: | 98000 cph |
| 종류: | 자동 | 공급 장치: | 104 |
| 강조하다: | 0201 SMT 조립 기계,98000CPH SMT 장착 기계,이중 팔 SMT 조립 기계 |
||
기계의 주요 특징
통합 배치 책임자
가벼운, 머리는 통합적으로 형성, Z 축의 10 세트의 모듈성 자기 선형 모터에 의해 독립적으로 제어, 크게 속도, 정확성 및 안정성을 향상
정밀 코너 시스템
모듈형 코너 시스템은 각 부품의 각도를 독립적으로 제어하여 고 정밀 배치를 보장합니다. 머리 당 10 개의 흡수 노즐, 중심 거리가 16mm입니다.
진공 감지 장치
각 배치 머리는 독립적인 탐지 기능을 갖습니다. 이는 장비의 안정성과 제품의 신뢰성을 향상시킵니다.
초고속 역량
고급 자기 선형 모터와 다기능 모듈 헤드를 채택하여, 배치 능력은 전통적인 기계에 비해 25% 증가했으며, 최적의 속도는 98000CPH에 도달합니다.
기계의 주요 매개 변수

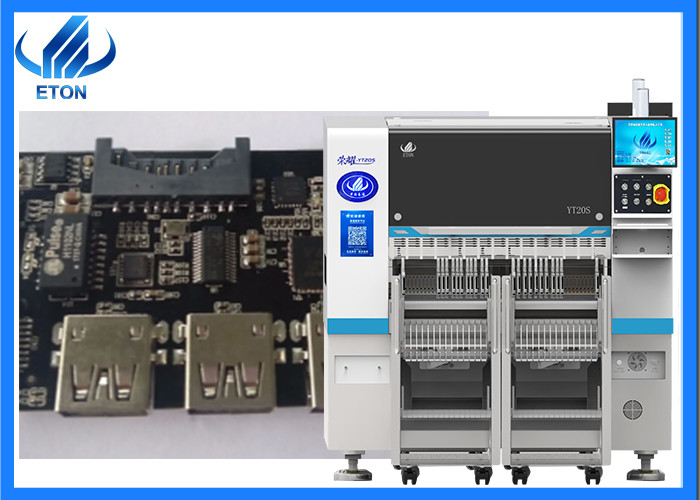

| 모델 | YT20S |
| 차원 | |
| 길이 | 1480mm |
| 너비 | 2680mm |
| 높이 | 1650mm |
| 전체 무게 | 2380kg |
| PCB | |
| PCB 길이 너비 | 최대: 500*300mm ((1200*450 옵션) 최소: 50*50mm |
| PCB 두께 | 0.5-5mm |
| PCB 클램핑 | 실린더 클램핑, 트랙 너비 조절 |
| 장착 모드 | 그룹 픽닝 및 별도의 배치별 픽닝 및 별도의 배치 |
| O.S. | |
| 시스템 | 윈도우7 |
| 소프트웨어 | 독립적인 연구개발 |
| 표시 | LED 모니터 |
| 입력 장치 | 키보드, 마우스 |
| 시력 시스템 | |
| 카메라 번호 | 1 PCS (헤드 비행 비전 카메라) |
| 2 PCS 마크 카메라 | |
| 가밀 함량 증가 | CHIP±0.03mm QFP±0.025mm Cpk ¥1.0 (3σ) |
| 장착 높이 | 16mm (다른 높이를 사용자 정의 할 수 있습니다) |
| 장착 속도 | 98000 CPH ((최고 상태) |
| 구성 요소 | 0201~12MM 포장 재료와 IC 재료 ((0201 ~ 35 * 35MM에 대한 옵션 고정 카메라), 다른 부품 크기는 사용자 정의 될 수 있습니다 |
| 컴포넌트 공간 | 00.2mm |
| 피더 스테이션 번호 | 104 PCS |
| 노즐의 수 | 20 PCS |
| 힘 | 220AC 50HZ |
| 전력 소비 | 1.5kW |
| 운영 환경 | 23°C±3°C |
| 전송 속도 | >1000mm/sec |
| 전송 방향 | 싱글 (왼쪽→ 오른쪽 또는 오른쪽→ 왼쪽) |
| 전송 모드 | 온라인 드라이브 |
| 위치 모드 | 광학 |
| 가스 소비 | 0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| 전기 제어 | ETON의 독립적인 연구 개발 |
| 모션 컨트롤 카드 모듈 1 세트 | ETON의 독립적인 연구 개발 |
| X,Y,Z 축 드라이브 방향 | 고품질의 자기 선형 모터 |
| 먹이는 방법 | 듀얼 모터와 함께 지능식 공급 장치 |
| 생산 관리 MES 시스템 인터페이스 | 맞춤형 |

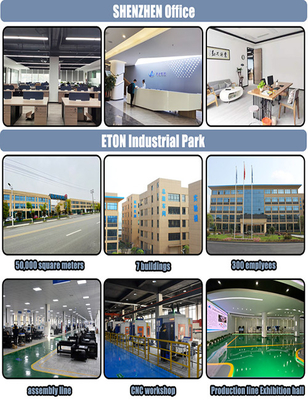

회사 프로파일
2020년, ETON Jiangxi 산업 공원이 성공적으로 완공되었으며, 첨단 처리 및 제조 센터, 엄격한 품질 관리 및 표준화 생산을 갖추고 있습니다.생산 프로세스를 효율화이톤의 첨단 기술과 혁신은 시장의 혁명을 빠르게 이끌고 있으며, 9개의 발명 특허, 112개의 실용 특허,12 소프트웨어 저작권, 더 나아가 ETON는 가장 빠른 자동 픽 및 위치 기계를 발명했습니다. 속도 170000 CPH로, 많은 노동과 생산 공간을 절약합니다.이집트, 터키, 베트남, 튀니지, 태국 30개 이상의 카운티
전시회
우리 회사는 매년 국내외 많은 전시회에 참가합니다.
첸젠, 광저우, 춘천, 상하이 등에서 열리는 대규모 전시회 등 중국에서 잘 알려진 대규모 전시회에서 ETON의 부스를 볼 수 있습니다.
해외 전시에는 뭄바이, 델리, 이집트, 터키, 베트남 등 20개국 이상의 전시가 포함됩니다.
운송 및 패키지
포장: 표준은 플라스틱 필름 LED SMT 기계를 포장하고, 한 20 인치 컨테이너에 로드합니다. 나무 상자 포장은 사용자 정의 할 수 있습니다.
배달: 30% T / T 사전 지불 후 35-40 일, 구매자는 우리가 테스트 실행을 할 때 검사하기 위해 와서, 테스트 후, 배달 전에 70% 잔액을 지불해야합니다
FAQ
질문: 이 기계를 처음 사용 중입니다. 조작이 쉽나요?
A: 기계 사용 방법을 보여주는 영어 설명서 또는 가이드 비디오가 있습니다.
여전히 질문이 있다면 이메일 / 스카이프 / 전화 / 트레이드 매니저 온라인 서비스로 연락하십시오.
Q: 내가 그것을 받은 후에 기계에 어떤 문제가 있다면, 어떻게 할 수 있습니까?
A: 무료 부품은 기계 보증 기간에 당신에게 보낼 것입니다.
부품 무게가 0.5KG 미만이라면 우편료를 지불합니다.
0.5KG를 넘으면 우편료를 지불해야 합니다.
Q: 당신의 기계는 품질 인증서를 가지고 있습니까?
A: 모든 기계는 CE, SIRA 및 CCC 인증서를 통과했으며 자체 특허를 가지고 있습니다.
질문: 지불 방법은 무엇입니까?
A: 우리는 T/T 지불을 지원합니다.
Q: 배송 시기는 언제인가요?
A: 납부 후 30일 이내에 배송됩니다.
