제품 상세 정보:
결제 및 배송 조건:
|
| 보증: | 1년 | 적용 가능한 성분: | 0201 |
|---|---|---|---|
| 이름: | SMD 칩 마운터, SMT 픽 앤드 플레이스 기계, SMT 칩 마운터 | 조건: | 100% 원본 |
| 제품 이름: | 장소 Machine\는 Mounter\LED 조립체 기계를 이끌었습니다 | 장착 속도: | 98000 cph |
| 종류: | 자동 | 공급 장치: | 104 |
| 강조하다: | 0201 부품 장착 기계,0201 반도체 장착 기계,0201 부품 장착 제조 기계 |
||

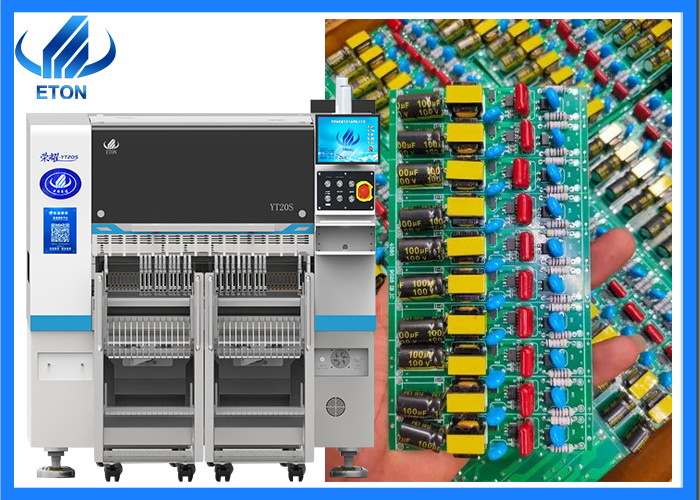

기계의 주요 특징
통합 배치 책임자
가벼운, 머리는 통합적으로 형성, Z 축의 10 세트의 모듈성 자기 선형 모터에 의해 독립적으로 제어, 크게 속도, 정확성 및 안정성을 향상
정밀 코너 시스템
모듈형 코너 시스템은 각 부품의 각도를 독립적으로 제어하여 고 정밀 배치를 보장합니다. 머리 당 10 개의 흡수 노즐, 중심 거리가 16mm입니다.
진공 감지 장치
각 배치 머리는 독립적인 탐지 기능을 가지고 있으며, 이는 장비의 안정성과 제품의 신뢰성을 향상시킵니다.
초고속 역량
고급 자기 선형 모터와 다기능 모듈 헤드를 채택하여, 배치 능력은 전통적인 기계에 비해 25% 증가했으며, 최적의 속도는 98000CPH에 도달합니다.
기계의 주요 매개 변수
| 모델 | YT20S |
| 차원 | |
| 길이 | 1480mm |
| 너비 | 2680mm |
| 높이 | 1650mm |
| 전체 무게 | 2380kg |
| PCB | |
| PCB 길이 너비 | 최대: 500*300mm ((1200*450 옵션) 최소: 50*50mm |
| PCB 두께 | 0.5-5mm |
| PCB 클램핑 | 실린더 클램핑, 트랙 너비 조절 |
| 장착 모드 | 그룹 픽닝 및 별도의 배치별 픽닝 및 별도의 배치 |
| O.S. | |
| 시스템 | 윈도우7 |
| 소프트웨어 | 독립적인 연구개발 |
| 표시 | LED 모니터 |
| 입력 장치 | 키보드, 마우스 |
| 시력 시스템 | |
| 카메라 번호 | 1 PCS (헤드 비행 비전 카메라) |
| 2 PCS 마크 카메라 | |
| 가밀 함량 증가 | CHIP±0.03mm QFP±0.025mm Cpk ¥1.0 (3σ) |
| 장착 높이 | 16mm (다른 높이를 사용자 정의 할 수 있습니다) |
| 장착 속도 | 98000 CPH ((최고 상태) |
| 구성 요소 | 0201~12MM 포장 재료와 IC 재료 ((0201 ~ 35 * 35MM에 대한 옵션 고정 카메라), 다른 부품 크기는 사용자 정의 될 수 있습니다 |
| 컴포넌트 공간 | 00.2mm |
| 피더 스테이션 번호 | 104 PCS |
| 노즐의 수 | 20 PCS |
| 힘 | 220AC 50HZ |
| 전력 소비 | 1.5kW |
| 운영 환경 | 23°C±3°C |
| 전송 속도 | >1000mm/sec |
| 전송 방향 | 싱글 (왼쪽→ 오른쪽 또는 오른쪽→ 왼쪽) |
| 전송 모드 | 온라인 드라이브 |
| 위치 모드 | 광학 |
| 가스 소비 | 0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| 전기 제어 | ETON의 독립적인 연구 개발 |
| 모션 컨트롤 카드 모듈 1 세트 | ETON의 독립적인 연구 개발 |
| X,Y,Z 축 드라이브 방향 | 고품질의 자기 선형 모터 |
| 먹이는 방법 | 듀얼 모터와 함께 지능식 공급 장치 |
| 생산 관리 MES 시스템 인터페이스 | 맞춤형 |

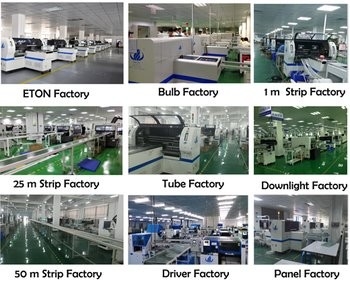

회사 프로파일
셰인젠 ETON 자동화 장비 Co. LTD는 세계에서 가장 높은 효율성 낮은 소비에 초점을 맞춘 자동 고속 픽 앤 플래시 기계 제조업체입니다.한편, ETON은 또한 설계의 강력한 능력을 가진 중국의 가장 큰 첨단 제조업체입니다., 연구개발 제조, 판매 및 서비스 and rated as “Shenzhen high-tech enterprise” “China high-tech enterprise” “Shenzhen top brand” “2019 LED Technology innovation Award” “The 4th China LED First Innovation Award” “Industry Special Contribution Award” “Double soft enterprise” etc.
Shenzhen ETON Automation Equipment Co., Ltd는 배치 기계 장비 개발 및 제조에 최선을 다하고 있습니다."고객에 대한 서비스"라는 개념을 강조하고 시장 트렌드를 설정합니다..
전시회
서비스
1주문 전에:
우리는 SMT 라인의 전문적인 제안을 지원할 것입니다
우리는 제품에 따라 최고의 모듈을 추천합니다
우리는 공장 가격으로 최고의 공표를 제공할 것입니다.
2주문 후:
기계는 선적하기 전에 좋은 테스트와 노화를 할 것입니다
우리는 기계 무료 설치와 교육을 지원합니다. 우리는 온라인 교육을 지원하고 비디오 교육을 지원합니다.
우리는 전문 판매 후 팀, 가능한 한 빨리 문제를 해결할 수 있습니다
기계 보증은 1 년입니다. 보증 기간 동안, 모든 부품이 수리되고 교체되어야 할 경우 고객이 무료로 사용할 수 있습니다.
운송 및 패키지
모든 기계는 진공과 목재 포장으로 포장됩니다
단계1: 필름 포장.
단계2: 진공 포장
단계3:나무 상자 포장
당신은 우리를 믿을 수 있습니다. 왜냐하면 우리는 기계를 보호하기 위해 전문적이고 표준적인 포장재를 가지고 있기 때문입니다.
FAQ
1기계 설치에 공학자가 자유롭나요?
A: 예, 우리는 당신이 우리의 기계를 구입 한 후에 기계 무료 설치와 훈련을 위해 공학자를 공장으로 보낼 것입니다.
- 네2. 당신의 기계는 LED 전구 / 패널 빛 / 렌즈 / 디스플레이 / 유연한 스트립 빛 / 등을 제조하기에 적합합니까?
A: 예, SMT 기계는 널리 LED 조명 및 전기 보드의 모든 종류에 적용됩니다.
칩3014/3528/5050/등,0402/0603/0805 저항, 콘덴시터, 트랜스포머, 브리지 등
3- 칩 장착 기계가 있어?
A: 예, ETON 중국에서 SMT 기계의 가장 큰 제조업체로. 우리는 Jiangxi 도시에서 50000 평방 미터 이상의 산업 공원을 소유하고, 중국. 첸젠에 사무실을 설정, Zhongshan, Zhejiang, 인도, 이집트,등등우리는 동료 기계를 제공합니다:
1LED 조명용 고속 픽 앤 플래시 머신
2. 모든 종류의 조명 및 전기 보드를위한 다기능 픽 앤 플래시 머신
3자동 스텐실 프린터
4반자동 스텐실 프린터
5단일 컨베이어 기계
6이중 철도 컨베이어 기계
7렌즈/트랜스포머/컨데시터/등에 대한 진동장판
8. 8mm/12mm/16mm/24mm 전기 공급 장치
98 영역 재공류 오븐
10. PCB 청소 기계
11용매 맵 믹서
12로더 기계
13- 풀기 기계
14전체 SMT 라인 솔루션
등등...
4.운영 언어는 어때요?
우리 기계는 중국어/영어를 지원합니다.
