제품 상세 정보:
결제 및 배송 조건:
|
| 최대 PCB (폴리염화비페닐) 사이즈: | 500*450mm | 보증: | 0개월 |
|---|---|---|---|
| 소프트웨어: | 윈도우즈 7 | 피더 스테이션: | 52 PC |
| 전력 소비: | 1.5KW | 힘: | 220AC 50HZ |
| 구성 요소: | 0201~15MM 포장 재료 및 IC 재료(0201~35*35MM의 경우 고정 카메라 옵션), 기타 구성 요소 크기를 맞춤 설정할 수 있습니다. | 노즐의 번호: | 10개 |
| 강조하다: | 220AC 50Hz 픽 앤 플래시 머신,52 피더 선택 및 위치 기계,LED 전기 보드 선택 및 위치 기계 |
||

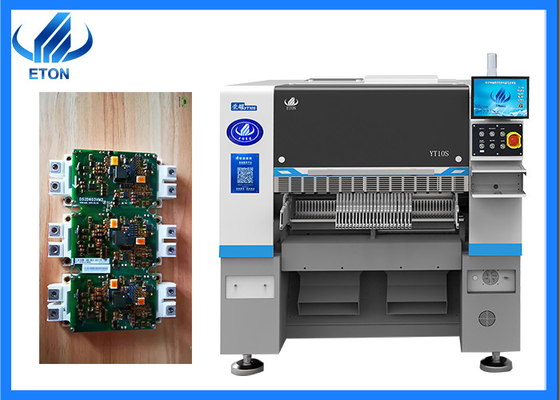

1.5w 전력 LED 전기 보드 10 노즐 픽 및 위치 기계
기계의 주요 특징
1X,Y,Z 축은 모두 자체 개발한 고급 자기 선형 모터를 채택합니다.
2유연한 PCB 처리 기능, 멀티 스테이션, 멀티 재료 장착
3.Y축은 이중 구동 기판 구조를 채택
4. 자동 교체 노즐 기능을 지원 (선택)
5. 0201 ~ 35 * 35mm 테이프 스릴 패키지와 IC 트레이 피더에 적용

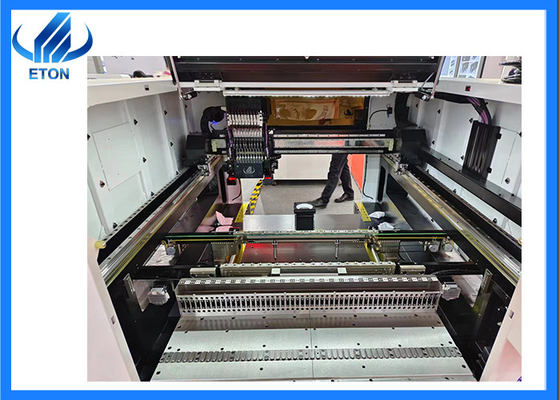

● 완전 신형 고 정밀 배치 머리
● 고정확 한 표지 인식 카메라 와 고정 비행 시선 카메라 를 결합 하여 위치 정확성 을 보장 한다.
● 배치 머리는 독립적인 진공 탐지를 채택하여 배치 성능을 향상시킵니다.
● 오프라인 프로그래밍은 전환 주기에 시간을 절약합니다.
● 소프트웨어에는 Al Deep Learning 및 자동 최적화 기능이 포함되어 있습니다.
● MES 시스템 인터페이스를 지원합니다.
● 조정 수입 기능이 장착되어 있습니다.
| 모델 | YT10S |
| 차원 | |
| 길이 | 1480mm |
| 너비 | 2020mm |
| 높이 | 1650mm |
| 전체 무게 | 2380kg |
| PCB | |
| PCB 길이 너비 | 최대: 500*450mm ((1200*450 옵션) 최소: 50*50mm |
| PCB 두께 | 0.5-5mm |
| PCB 클램핑 | 실린더 클램핑, 트랙 너비 조절 |
| 장착 모드 | 그룹 픽닝 및 별도의 배치별 픽닝 및 별도의 배치 |
| O.S. | |
| 시스템 | 윈도우7 |
| 소프트웨어 | 독립적인 연구개발 |
| 표시 | LED 모니터 |
| 입력 장치 | 키보드, 마우스 |
| 시력 시스템 | |
| 카메라 번호 | 1 PCS (헤드 비행 비전 카메라) |
| 2 PCS 마크 카메라 | |
| 가밀 함량 증가 | CHIP±0.03mm QFP±0.025mm Cpk ¥1.0 (3σ) |
| 장착 높이 | 16mm (다른 높이가 사용자 정의 될 수 있습니다) |
| 장착 속도 | 48000 CPH ((최고 상태) |
| 구성 요소 | 0201 ~ 15MM 포장 재료와 IC 재료 ((0201 ~ 35 * 35MM에 대한 옵션 고정 카메라), 다른 부품 크기는 사용자 정의 될 수 있습니다 |
| 컴포넌트 공간 | 00.2mm |
| 피더 스테이션 번호 | 52 PCS (104 PCS 옵션) |
| 노즐의 수 | 10 PCS |
| 힘 | 220AC 50HZ |
| 전력 소비 | 1.5kW |
| 운영 환경 | 23°C±3°C |
| 전송 속도 | >1000mm/sec |
| 전송 방향 | 싱글 (왼쪽→ 오른쪽 또는 오른쪽→ 왼쪽) |
| 전송 모드 | 온라인 드라이브 |
| 위치 모드 | 광학 |
| 가스 소비 | 0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| 전기 제어 | ETON의 독립적인 연구 개발 |
| 모션 컨트롤 카드 모듈 1 세트 | ETON의 독립적인 연구 개발 |
| X,Y,Z 축 드라이브 방향 | 고품질의 자기 선형 모터 |
| 먹이는 방법 | 듀얼 모터와 함께 지능식 공급 장치 |
| 생산 관리 MES 시스템 인터페이스 | 맞춤형 |
기계 사용

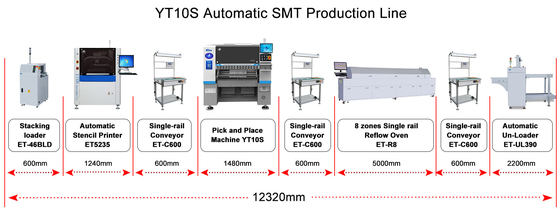

SMT 라인 솔루션
SMT 생산 라인은 두 가지 방식이 있습니다.반자동 및 완전자동 라인이제 막 시작한다면 반자동 생산 라인을 만들 것을 제안합니다.비용을 절감할 수 있습니다.
반자동 생산 라인에 필요한 장비는 다음을 포함한다.
우리 전시관
매년 국내외 다양한 전시회에 참가합니다 ( 전염병 기간을 제외하고)
국내 전시회: 광저우 광야 전시회, 상하이?? 헨 전시회, 충칭 LED 조명 전시회 등
해외 전시: 인도 뭄바이 전시, 인도 델리 전시, 이집트 전시, 터키 전시, 파키스탄 전시, 태국 전시 등

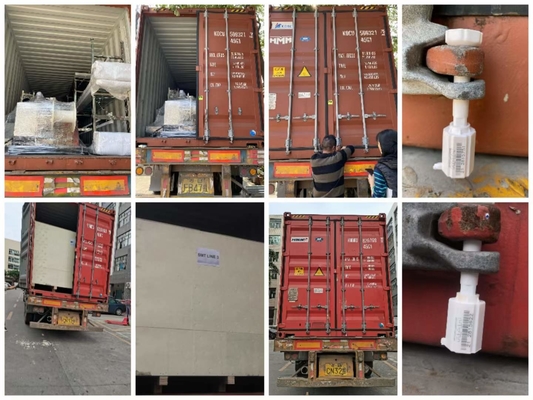

운송 및 배달
배송 경로:
※ 항공편으로, 샘플 및 작은 패키지
※ 대용량 패키지에선 바다로
※ 고객 요청에 따라 다른 방법.
배달 시간:
※ 30일 이내에
FAQ
Q. 당신은 CIF를 가격으로 받아들일 수 있습니까?
A. 우리는 양측에 편리하고 저렴한 가격으로 인용 된 가격으로 EXW만을 허용합니다.
Q. L/C로 지불할 수 있나요?
A. L / C 지불 절차는 복잡하며 지불에 많은 시간을 낭비 할 것입니다. 더 많은 경우, 당신은 기계를 얻기 위해 더 오래 기다려야 합니다.그것은 당신의 생산 계획을 지연시키고 기회를 지연시킬 것입니다..
질문: 당신의 기계는 하루에 몇 개의 제품을 만들 수 있습니까?
A. 우리의 기계의 용량은 실제 제품에 따라,그리고 PCB 보드에서 구성 요소의 숫자는 우리의 기계의 실제 속도를 알아 내기 위해 중요한 요소입니다.
