제품 상세 정보:
결제 및 배송 조건:
|
| 장착 높이: | 16mm (다른 높이가 사용자 정의 될 수 있습니다) | 기계 모듈: | YT10S |
|---|---|---|---|
| 탑재 정밀도: | CHIP±0.03mm QFP±0.025mm Cpk ¥1.0 (3σ) | 지불: | T/T |
| 피더 스테이션: | 52 PCS (104 PCS 옵션) | 조건: | 100% 원형 |
| 총 무게: | 2380 킬로그램 | 기계 보증: | 한 해 |
| 강조하다: | 220V SMT 픽 앤 플래시 머신,정밀 장착 픽 및 위치 기계,10 노즐 SMT 선택 위치 기계 |
||

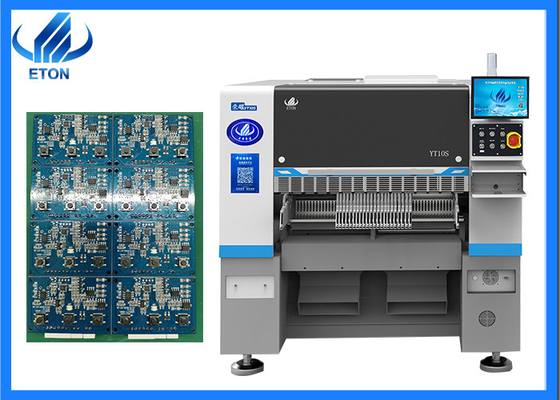

10 노즐 고속 220V 녹색 에너지 SMT 선택 및 위치 기계
기계의 주요 특징
1X,Y,Z 축은 모두 자체 개발한 고급 자기 선형 모터를 채택합니다.
2유연한 PCB 처리 기능, 멀티 스테이션, 멀티 재료 장착
3.Y축은 이중 구동 기판 구조를 채택
4. 자동 교체 노즐 기능을 지원 (선택)
5. 0201 ~ 35 * 35mm 테이프 스릴 패키지와 IC 트레이 피더에 적용
● 10개의 스플라인으로 이루어진 단일 기판.
● 최대 PCB 보드: 500*450mm, 최소 50*50mm.
● 옵션 IC 캐비닛,ANC, 유연한 생산
● 유연 한 배선 은 모듈화 된 배치 를 통해 달성 될 수 있다
●각종 생산 방식.
기계의 주요 매개 변수
| 모델 | YT10S |
| 차원 | |
| 길이 | 1480mm |
| 너비 | 2020mm |
| 높이 | 1650mm |
| 전체 무게 | 2380kg |
| PCB | |
| PCB 길이 너비 | 최대: 500*450mm ((1200*450 옵션) 최소: 50*50mm |
| PCB 두께 | 0.5-5mm |
| PCB 클램핑 | 실린더 클램핑, 트랙 너비 조절 |
| 장착 모드 | 그룹 픽닝 및 별도의 배치별 픽닝 및 별도의 배치 |
| O.S. | |
| 시스템 | 윈도우7 |
| 소프트웨어 | 독립적인 연구개발 |
| 표시 | LED 모니터 |
| 입력 장치 | 키보드, 마우스 |
| 시력 시스템 | |
| 카메라 번호 | 1 PCS (헤드 비행 비전 카메라) |
| 2 PCS 마크 카메라 | |
| 가밀 함량 증가 | CHIP±0.03mm QFP±0.025mm Cpk ¥1.0 (3σ) |
| 장착 높이 | 16mm (다른 높이가 사용자 정의 될 수 있습니다) |
| 장착 속도 | 48000 CPH ((최고 상태) |
| 구성 요소 | 0201 ~ 15MM 포장 재료와 IC 재료 ((0201 ~ 35 * 35MM에 대한 옵션 고정 카메라), 다른 부품 크기는 사용자 정의 될 수 있습니다 |
| 컴포넌트 공간 | 00.2mm |
| 피더 스테이션 번호 | 52 PCS (104 PCS 옵션) |
| 노즐의 수 | 10 PCS |
| 힘 | 220AC 50HZ |
| 전력 소비 | 1.5kW |
| 운영 환경 | 23°C±3°C |
| 전송 속도 | >1000mm/sec |
| 전송 방향 | 싱글 (왼쪽→ 오른쪽 또는 오른쪽→ 왼쪽) |
| 전송 모드 | 온라인 드라이브 |
| 위치 모드 | 광학 |
| 가스 소비 | 0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| 전기 제어 | ETON의 독립적인 연구 개발 |
| 모션 컨트롤 카드 모듈 1 세트 | ETON의 독립적인 연구 개발 |
| X,Y,Z 축 드라이브 방향 | 고품질의 자기 선형 모터 |
| 먹이는 방법 | 듀얼 모터와 함께 지능식 공급 장치 |
| 생산 관리 MES 시스템 인터페이스 | 맞춤형 |

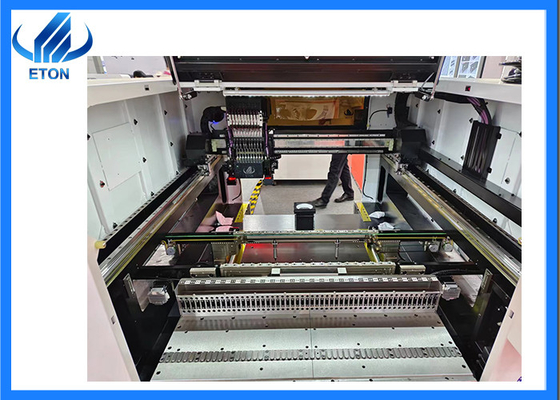

기계의 주요 부품

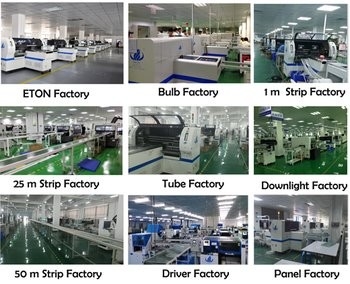

시장
우리의 제품은 한국, 인도, 베트남, 튀니지, 이집트, 터키, 러시아, 브라질 등 30 개 이상의 국가와 지역에 수출되었습니다.
SURYA, POLYCAB, FIEM, RK, GK, TECHNO LED, CALCOM, ACK, KENDAL, RangDong, UNISTAR 등등
패키지 필름 패키지와 폼 솜에 포장하고 단단한 나무 상자에 진공 봉지를 덮습니다.
단계 1: 장비를 막기 위해 스트레치 필름으로 감싸십시오.
2단계: 진공용 종이 포장 및 습기에 방지되는 가방, 따라서 기계를 수분 방지하기 위해 운송 중에 건조하게 유지할 수 있습니다.
3단계: 운송 중 기계의 손상을 방지하기 위해 띠와 삼각형의 나무를 사용하여 기계를 고정하십시오.
단계 4: 수출되는 모든 기계에는 견고한 수출 목재 상자가 장착되어 배달된 제품의 품질을 보장합니다.
서비스
유지보수 기간 1년
1년 보증 보증 기간 동안 수리 및 교체해야 할 모든 부품은 무료입니다.
소프트웨어 및 하드웨어 평생 유지보수
무료 업그레이드 소프트웨어, 소프트웨어는 REACH이고 ETON에서 개발했습니다. 그래서 우리는 평생 무료 업그레이드 업데이트를 지원합니다.
고객들을 정기적으로 방문하고 정보를 수집
고객들을 정기적으로 방문합니다. 우리는 매년 다른 도시에서 같은 시간에 다양한 전시회에 참석합니다.우리는 지역 고객을 방문하고 우리의 서비스를 지원하고 시간에 고객의 제안에 대한 피드백을 수집합니다.
기술 및 장비에 대한 최신 정보를 제공
우리는 전문적인 기술 제안을 고객에게 제공하고 최신 뉴스를 고객과 공유합니다.
현장 서비스
우리는 뭄바이와 뉴델리와 같은 인도에서 공식적인 사이트를 가지고 있습니다. 또한 이집트, 터키에서 사이트를 가지고 있습니다.
당신의 필요에 따라, 헌신적인 수석 엔지니어는 무료 설치를 위해 당신의 공장으로 와서 기계를 작동하는 방법을 훈련합니다.
FAQ
Q. 어떤 기계가 있나요?
우리는 고속 SMT 픽 및 장소 기계 제조업체입니다, 또한 우리는 우리의 브랜드를 구축하기 위해 더 효율적이고 편리한 기계 우리의 고객을 위해. 우리는 다기능 유형, 명예 시리즈,높은 정확성과 높은 생산성을 가진 값 시리즈.
Q. 제품들의 실제 속도는 얼마일까요?
A. 많은 요인에 의해 제한되는 기계의 실제 속도,
구성 요소의 수와 관련된 PCB 보드를 전송하는 시간 그리고 생산 시 속도에 영향을 미치는 보드를 받고 실제 제품과 필요에 대해 결정합니다.
