제품 상세 정보:
결제 및 배송 조건:
|
| 차원: | 1754년 | FPCB 민 사이즈: | 50mm |
|---|---|---|---|
| 적용: | SMD 생산 라인 | 수송 높이: | 900±40mm |
| PCB 최대 폭: | 550 밀리미터 | 머리: | 두개의 독립적 자동화된 프린트 헤드들 |
| 스퀴지 속도: | 6~300mm/sec | 스퀴지 압력: | 0~10Kg/cm2 |

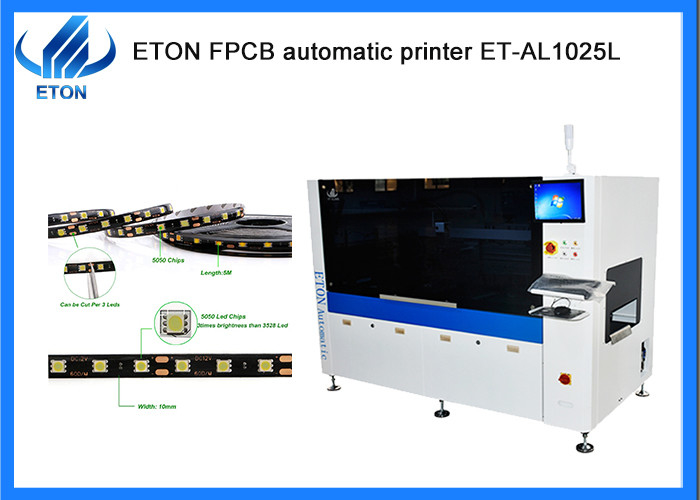

SMT 고효율 100M 플렉시블 스트립 자동 스텐실 프린터
기계 구성
● 프로그램 할 수 있는 서스펜션 프린터 헤드
●두 개의 스테이핑 모터 드라이브 세트,앞 및 뒷 스크래퍼의 압력은 스크래퍼 재료의 피로 변형으로 인한 앞 및 뒷 인쇄의 불일치성을 보장하기 위해 별도로 조정 할 수 있습니다.;
●스트로크를 효과적으로 제어하고 인쇄 효율을 향상시키고 용매 페이스트의 누출을 방지합니다.
● 표준 스테인리스 스틸 스크래퍼, 독특한 디자인, 刃의 서비스 수명을 향상;
● 아래쪽 시력 정렬 시스템
● CNC 가이드 레일 조정
● 산업용 제어 컴퓨터, 윈도우 XP 인터페이스 운영 체제
● 소프트웨어 내장 진단 시스템
● SMEMA 인터페이스
기술 매개 변수
| 화면 프레임 | 최소 크기 | 850mm |
| 최대 크기 | 550mm | |
| 두께 | 25~45mm | |
| FPCB 최소 크기 | 50mm | |
| FPCB 최대 크기 | 260mm | |
| FPCB 두께 | 0.5~5mm | |
| FPCB 워크페이지 | 최대 FPCB 대각선 1% | |
| 운송 높이 | 900±40mm | |
| 운송 방향 | 왼쪽-오른쪽 | |
| 운송 속도 | 최대 1000mm/S 프로그래밍 (조정) 가능 | |
| 이사회 위치 | 지원 시스템 | 플랫폼 자켓 긴장 |
| 클램핑 시스템 | 가장자리 클램프 고정 | |
| 프린트 헤드 | 두 개의 독립적인 모터 인쇄 머릿 | |
| 스퀴지 속도 | 6~300mm/sec | |
| 스퀴지 압력 | 0~10Kg/cm2 | |
| 스키게이 각 | 55° (표준) | |
| 스퀴지 타입 | 스테인리스 스틸 (표준), 플라스틱 | |
| 스텐실 분리 속도 | 0.1~20mm/sec 프로그래밍 가능 | |
| 정화 시스템 | 수동 청소 | |
| 테이블 조정 범위 | X:±5mm;Y:±5mm;θ:±2° | |
| 기계 | ||
| 위치 정확성 반복 | ±0.01mm | |
| 인쇄 정확성 | ±0.025mm | |
| 사이클 시간 | ≤9s ( 인쇄 및 청소를 제외) | |
| 공기 필요 | 4.5~6Kg/cm2 | |
| 전력 입력 | AC:220±10%,50/60HZ 1Φ 1.5KW | |
| 제어 방법 | PC 제어 | |
| 기계 차원 | 1754 ((L) X1249 ((W) X1600 ((H) mm | |
| 기계 무게 | 약 600kg | |
| 판 높이의 FPCB 운송 | 20mm | |
인증서
기술 중심의 기업으로서, ETON은 SMT (Surface Mount Technology), 새로운 에너지 FPC (유연 인쇄 회로), 반도체 IGBT, 항공우주 및 군사 산업에 특화되어 있습니다.픽 앤 플래시 기계 분야에서 기술 혁신과 제품 개발에 헌신하고 있습니다., 회사는 열심히 일을 통해 국가를 촉진하는 핵심 철학을 준수합니다. 그것은 지속적으로 기술 콘텐츠와 제품의 경쟁력을 향상,기술 혁신을 위한 포괄적 제도를 구축하는 내용이톤은 20개 이상의 발명 특허, 40개 이상의 소프트웨어 저작권 및 국제 선구 기술에 대한 여러 특허를 포함하여 200개 이상의 특허를 부여받았습니다.
서비스
관련 기계
We전체 SMT 생산 라인을 제공할 수 있습니다.
1픽 앤 플래시 머신
2로더 기계
3컨베이어 머신
4스텐실 프린터
5. 리플로우 오븐 기계
6- 풀기 기계
7용매 맵 믹서
8롤 로 롤 LED 스트립 라이트 조립 기계
