| 이름: | SMT 픽 앤 플래시 머신, SMT 칩 마운터, SMT 노즐 | 전원 공급: | AC220V 50HZ |
|---|---|---|---|
| 머리: | 20개 | 공급 장치 스테이션: | 104 PC |
| 장착 속도: | 98000CPH | 장착 높이: | <16mm |
| 전체 중량: | 1850 킬로그램 | 적용 가능한 성분: | 0402,0805,0603,1206, 스며드십시요 |
| 적용: | SMD 생산 라인,SMT 장착 슈터 머신,SMT 생산 라인,SMT 머신 | 보증: | 1년 |
| 강조하다: | 98000CPH LED 튜브 라이트 제조 기계,SMT LED 튜브 라이트 제조 기계,디스플레이 제조 기계 SMT 라인 |
||
고속 멀티 통합 기계, 업계 통계를 깨고, 가속, 정확성, 안정성을 크게 향상시킵니다.
진공 감지 장치
각 배치 머리는 독립적인
검출 기능을 통해
장비의 안정성 및
제품의 신뢰성
초고속 운행 능력
고품질의 자기 선형 모터와
다기능 모듈형 머리, 배치
전력 25퍼센트 증가했습니다
전통적인 기계,최적 속도
시속 98000CPH
완전 자동 SMT 라인
SMT 라인에는 자동 스텐실 프린터 머신, 픽 앤 플래시 머신, 리플로우 오븐 머신, 로더 및 릴로더 머신 등이 있습니다. 다른 SMT 라인 디자인은 조금 다를 것입니다.어떤 공장은 다른 SMT 라인을 위해 하나의 자동 스텐실 프린터 기계를 사용할 것입니다이톤은 라인 디자인에 대한 전문적인 제안을 제공할 것입니다.
기술 매개 변수

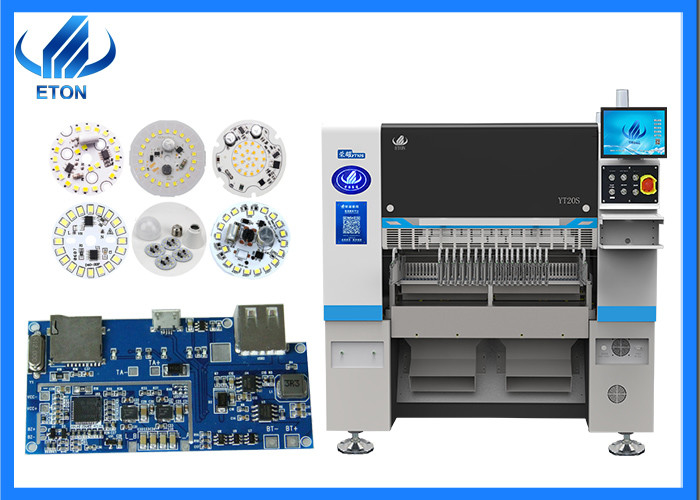

| 모델 | YT20S |
| 차원 | |
| 길이 | 1480mm |
| 너비 | 2680mm |
| 높이 | 1650mm |
| 전체 무게 | 2380kg |
| PCB | |
| PCB 길이 너비 | 최대: 500*300mm ((1200*450 옵션) 최소: 50*50mm |
| PCB 두께 | 0.5-5mm |
| PCB 클램핑 | 실린더 클램핑, 트랙 너비 조절 |
| 장착 모드 | 그룹 픽닝 및 별도의 배치별 픽닝 및 별도의 배치 |
| O.S. | |
| 시스템 | 윈도우7 |
| 소프트웨어 | 독립적인 연구개발 |
| 표시 | 터치 화면 모니터 |
| 입력 장치 | 키보드, 마우스 |
| 시력 시스템 | |
| 카메라 번호 | 1 PCS (헤드 비행 비전 카메라) |
| 2 PCS 마크 카메라 | |
| 가밀 함량 증가 | CHIP±0.03mm QFP±0.025mm Cpk ¥1.0 (3σ) |
| 장착 높이 | 16mm (다른 높이를 사용자 정의 할 수 있습니다) |
| 장착 속도 | 98000 CPH ((최고 상태) |
| 구성 요소 | 0201~12MM 포장 재료와 IC 재료 ((0201 ~ 35 * 35MM에 대한 옵션 고정 카메라), 다른 부품 크기는 사용자 정의 될 수 있습니다 |
| 구성 요소 속도 | 00.2mm |
| 피더 스테이션 번호 | 104 PCS |
| 노즐의 수 | 20 PCS |
| 힘 | 220AC 50HZ |
| 전력 소비 | 1.5kW |
| 운영 환경 | 23°C±3°C |
| 전송 속도 | >1000mm/sec |
| 전송 방향 | 싱글 (왼쪽→ 오른쪽 또는 오른쪽→ 왼쪽) |
| 전송 모드 | 온라인 드라이브 |
| 위치 모드 | 광학 |
| 가스 소비 | 0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| 전기 제어 | ETON의 독립적인 연구 개발 |
| 모션 컨트롤 카드 모듈 1 세트 | ETON의 독립적인 연구 개발 |
| X,Y,Z 축 드라이브 방향 | 고품질의 자기 선형 모터 |
| 먹이는 방법 | 듀얼 모터와 함께 지능식 공급 장치 |
| 생산 관리 MES 시스템 인터페이스 | 맞춤형 |
