제품 상세 정보:
결제 및 배송 조건:
|
| 이름: | SMT 픽 앤 플래시 머신, SMT 칩 마운터, SMT 노즐 | 전원 공급: | AC220V 50HZ |
|---|---|---|---|
| 보증: | 1년 | 차원: | 1490*2190*1650mm |
| 장착 속도: | 48000CPH | 장착 높이: | <16mm |
| 전체 중량: | 1850 킬로그램 | 조건: | 100% 원본, 아주 새로운 |
| 적용 가능한 성분: | 0402,0805,0603,1206, 스며드십시요 | 적용: | SMD 생산 라인,SMT 장착 슈터 머신,SMT 생산 라인,SMT 머신 |

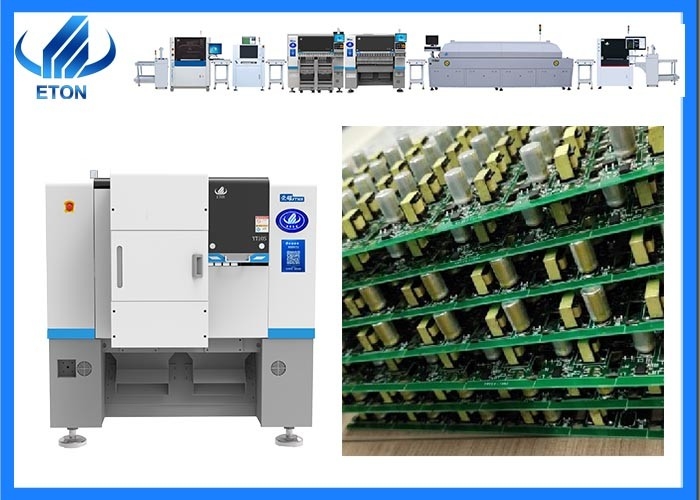

YT10S SMT PICK AND PLACE 머신:
10개의 헤드, 52개의 피더.
0402 ~ 35 * 35mm 구성 요소에 적용 고정 카메라 옵션이 필요합니다
PCB 크기: 500*450mm, 50*50mm
응용:전력 드라이버,가구용 전기 보드,LED 조명,다운 라이트,거리 조명,패널 조명, 3C 제품 등
새로운 기능과 성능:
1통합 배치 책임자
10개의 Z축 세트는 모듈형 자기 선형 모터에 의해 독립적으로 제어됩니다.
2정밀 코너 시스템
모듈형 코너 시스템은 각 부품의 각도를 독립적으로 제어하여 고 정밀 배치를 보장합니다. 머리 당 10 개의 흡수 노즐, 중심 거리가 16mm입니다.
3헤드 비행 시야 인식 카메라
헤드 비행 인식 + 고정 비행 인식 카메라 (선택), 고속 및 고 정밀 식별.부품은 0201 ~ 35 * 35mm, 높이 16mm, 다른 높이를 사용자 정의 할 수 있습니다
기술 매개 변수SMT 칩 마운터
| 모델 | YT10S |
| 차원 | |
| 길이 | 1480mm |
| 너비 | 2020mm |
| 높이 | 1650mm |
| 전체 무게 | 2380kg |
| PCB | |
| PCB 길이 너비 | 최대: 500*450mm ((1200*450 옵션) 최소: 50*50mm |
| PCB 두께 | 0.5-5mm |
| PCB 클램핑 | 실린더 클램핑, 트랙 너비 조절 |
| 장착 모드 | 그룹 픽닝 및 별도의 배치별 픽닝 및 별도의 배치 |
| O.S. | |
| 시스템 | 윈도우7 |
| 소프트웨어 | 독립적인 연구개발 |
| 표시 | LED 모니터 |
| 입력 장치 | 키보드, 마우스 |
| 시력 시스템 | |
| 카메라 번호 | 1 PCS (헤드 비행 비전 카메라) |
| 2 PCS 마크 카메라 | |
| 가밀 함량 증가 | CHIP±0.03mm QFP±0.025mm Cpk ¥1.0 (3σ) |
| 장착 높이 | 16mm (다른 높이가 사용자 정의 될 수 있습니다) |
| 장착 속도 | 48000 CPH ((최고 상태) |
| 구성 요소 | 0201 ~ 15MM 포장 재료와 IC 재료 ((0201 ~ 35 * 35MM에 대한 옵션 고정 카메라), 다른 부품 크기는 사용자 정의 할 수 있습니다 |
| 구성 요소 속도 | 00.2mm |
| 피더 스테이션 번호 | 52 PCS (104 PCS 옵션) |
| 노즐의 수 | 10 PCS |
| 힘 | 220AC 50HZ |
| 전력 소비 | 1.5kW |
| 운영 환경 | 23°C±3°C |
| 전송 속도 | >1000mm/sec |
| 전송 방향 | 싱글 (왼쪽→ 오른쪽 또는 오른쪽→ 왼쪽) |
| 전송 모드 | 온라인 드라이브 |
| 위치 모드 | 광학 |
| 가스 소비 | 0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| 전기 제어 | ETON의 독립적인 연구 개발 |
| 모션 컨트롤 카드 모듈 1 세트 | ETON의 독립적인 연구 개발 |
| X,Y,Z 축 드라이브 방향 | 고품질의 자기 선형 모터 |
| 먹이는 방법 | 듀얼 모터와 함께 지능식 공급 장치 |
| 생산 관리 MES 시스템 인터페이스 | 맞춤형 |
SMT 칩 마운터적용:SMT 라인
반자동 스텐실 프린터:조금 페이스트 인쇄
| 모델 | ET-S600 |
| 크기 | 1400*800*1680mm |
| 플랫폼 크기 | 300×600mm |
| PCB 크기 | 250×550mm |
| 템플릿 크기 | 550×830mm |
| 인쇄 속도 | 0-8000mm/min |
| PCB 두께 | 0~50mm |
| PCB 정밀 조정 범위 | 앞면/옆면±10mm |
| 전원 공급 | 1PAC 220V 50/60HZ |
| 플랫폼 높이 | 850±20mm |
| 반복성 정확성 | ±0.01mm |
| 위치 설정 모드 | 외부/ 참조 구멍 |
| 무게 | 약.200kg |
일선 컨베이어:
PCB에 솔더 페이스트를 인쇄하기 위해 스텐실 프린터를 작동
| 모델 | ET-C500 |
| 강철 프레임 구조, 철도 길이 | L=500 |
| 너비 조절 범위 | 50~350mm |
| PCB 크기 | 500*350mm |
| 변속기 높이 | 920±20 |
| 전송 | 5MM 평면 벨트 컨베이어 |
| 속도 | 0.5~9m/min에서 조절할 수 있습니다. |
| 모터 | 25W 스테퍼 모터 1개 세트 |
| 통제 | 산업용 제어판 |
| 전송 방향 | 싱글 (왼쪽 → 오른쪽) |
| 한 개의 제어 부문, 두 개의 센서 | |
픽 앤 플래시 머신: 설치 부품
용매 페이스트로 닦은 PCB 보드는 자동 장착을 위해 픽 앤 플래시 머신으로 보내집니다.그리고 선택 및 장소 기계는 자동으로 구성 요소를 선택하고 PCB에 배치합니다
8 구역 재공류 오븐: 재공류 용접
PCB 보드 구성 요소와 함께 장착됩니다 재흐름 오븐에 보내집니다, 재흐름 오븐은 PCB에 용접 페이스트로 구성 요소를 가열하고 용접합니다.
| 제품 모델 | ET-R8 | |
| 난방 시스템 | 난방 구역의 NO | 상부 8 핫 에어 난방, 하부 8 핫 에어 난방 |
| 난방 구역 길이가 | 3000mm | |
| 난방 방법 | 온난한 공기 | |
| 공급 시스템 | PCB 최대 너비 | 450mm 망 벨트, 리드 레일 없이 |
| 운송 방향 | 왼쪽-오른, 오른쪽에서 왼쪽으로 (선택) | |
| 컨베이어 벨트 높이 | 망망 벨트 880±20mm | |
| 배달 방법 | 매스 벨트 드라이브 + 레일 (선택) | |
| 컨베이어 속도 | 0~2000mm/min | |
|
제어 시스템
|
전력 | 380V 50/60Hz 3단계 5선 AC:380V 50Hz |
| 시작 전력 | 28KW | |
| 작동력 | 7KW | |
| 가열 시간 | 약 15분 | |
| 온도 조절 범위 | 방온 350°C | |
| 온도 조절 방법 | PID 제어 + SSR 드라이브 | |
| 온도 조절 정확도 | ±1°C | |
| 비정상적인 경보 | 이상 온도 경보 | |
|
기계 시스템
|
기계 차원 (L*W*H) | 4600mm*1000mm*1400mm |
| 기계 무게 | 1300kg | |
