제품 상세 정보:
결제 및 배송 조건:
|

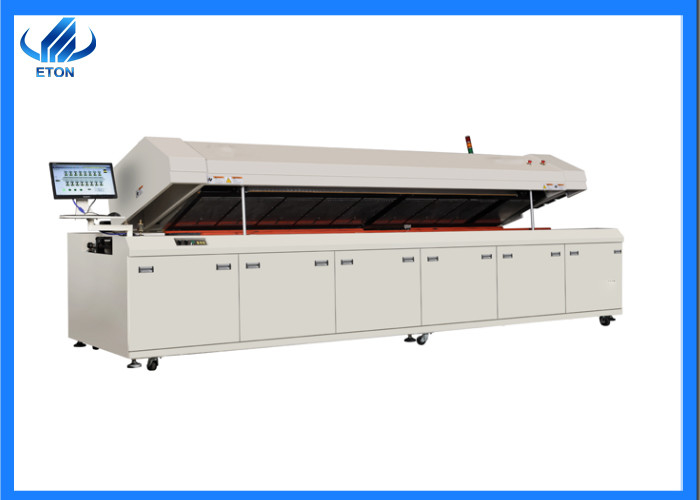

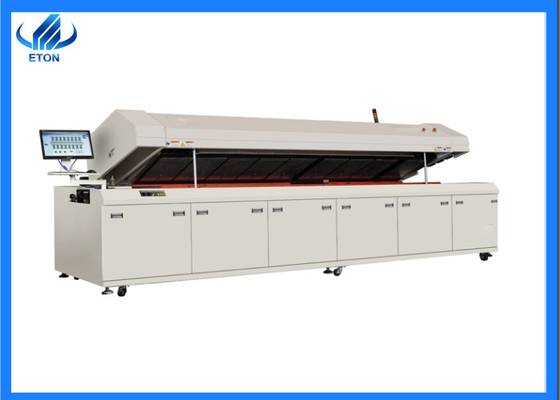

이름: | 리플로 납땜 오븐 | 크기: | L4800*1350*1450MM |
---|---|---|---|
순중량: | 1600 킬로그램 | PCB 사이즈: | 50~650mm |
인증: | ISO,CE ISO CCC IPC,UL,ROHS CE ISO | 전압: | 380V,380V/3상 |
사용: | PCB 납땜, 용접, SMT PCBA 생산을 위한 자동 운반 대류 썰물 오븐, 썰물 납땜, led 납땜 | 종류: | 썰물 땜납, SMT 썰물 오븐 프로파일러 기계 |
기준 듀티 사이클: | 100% | 전류: | 50/60MHz |
보증: | 1년 | 온도 범위: | 실온 ~ 300 |
가열대: | 8개 구역 | 적용: | Pcb 납땜, SMT LED PCB 썰물 납땜, SMT LED PCB 용접, LED 빛 만들기, SMT 선 |
강조하다: | 자동 진공 재공류 용접 오븐,진공 SMT 재공류 용접 기계,리플로우 오븐 자동 SMT 라인 |
독특한 발전된 난방 시스템, 장수
1세계 최첨단 소순환 기술을 사용하여 온 오븐은 독립적인 커뮤니티로 나뉘어 있습니다. PCB 용접의 온도 곡선은 매우 높습니다.납 없는 공정에서 작은 공간 창을 가진 부품의 용접에 매우 적합합니다..
2독립적인 상부와 하부 난방 모듈, 독립적인 뜨거운 공기 순환, 이중 용접 구역 또는 세 개의 용접 구역 설정.
3각 온도 구역에 모듈형 설계, 고 온도 긴 축 뜨거운 공기 모터 및 고 열 니켈 크롬 난방 와이어가 채택됩니다.방 온도에서 일정한 온도까지 약 20 분.
안정적이고 원활한 변속 시스템
1대칭적인 이중 갈래 가이드 레일, 높은 온도 저항, 변형이 없습니다, 작은 열 흡수. 표준 체인, 네트워크 체인 동시 ISO 속도 병렬 운송,이중 철도 운송 시스템 또는 중앙 지원 시스템은 선택적입니다..
2너비 조절은 세 단계의 동기 너비 조정 구조를 채택하고, 두 끝은 가이드 레일 열 확장 자동 확장 장치가 장착되어 있습니다.가이드레일 평행성을 효과적으로 보장합니다., 판, 카드판의 떨어지는 것을 방지, 청소, 조정하기 쉽습니다.
3.컴퓨터 제어 자동 충전 시스템, 운송 속도와 기계 상태에 따라 자동 충전, 흐름 조절할 수 있습니다.
4자동 너비 조정 시스템은 폐쇄 루프 PID 제어, 컴퓨터 입력 매개 변수에 따라 필요한 너비로 자동으로 조정 할 수 있습니다, 정확도는 0.2mm까지입니다.
5.UPS 전원 보호 기능, PCB가 갑작스러운 전력 장애가 발생하면 손상되지 않고 정상적으로 출력 할 수 있는지 확인합니다.
안정적이고 신뢰할 수 있는 전기 제어 시스템
1제어 시스템은 PLC를 채택하고, 상부 컴퓨터는 유명한 브랜드 컴퓨터를 채택하고, 정품 윈도우 7 운영 체제와 19인치 LCD로 안정적이고 신뢰할 수 있습니다.
2강력한 기능 제어 소프트웨어, 유연한 프로세스 매개 변수 제어 및 온도 곡선 테스트 기능, 중국어 및 영어 운영 인터페이스는 언제든지 전환 할 수 있습니다.
3.Wogo 터미널이 사용 됩니다. 모든 전기 부품은 수입 브랜드이고 모든 신호 라인은 보호됩니다.
4온도 모듈은 자동 설정, 차가운 끝은 자동으로 보상, 온도는 ± 1 °C 내에서 제어됩니다.
냉각 및 편리한 흐름 회수 시스템
1강제 냉각 시스템은 납 없는 프로세스를 충족시키기 위해 두 단계 강제 공기 냉각 온도 구역을 채택합니다. 부드러운 냉각 곡선, 급격한 변화가 없습니다, 완전한 열 교환,최대 냉각 속도 -5°C/S.
2플럭스 수집 시스템, 오랫동안 오븐을 깨끗하게 유지할 수 있습니다, 배기가스 배출 더 환경 보호. 질소 오븐에 의해 분리 된 가스는 질소를 절약하기 위해 재활용 될 수 있습니다.
난방 온도 구역 수 | 상위 8개의 작은 사이클 난방 지역, 아래 8개의 작은 사이클 난방 지역. | |
난방 모드 | 평면 나선형 발전기 양쪽 온도, 압력 공기 유관, 포인트에서 포인트 주파수 변환 모터 열 교환, 주파수 변환 모터 드라이브 | |
난방 구역 길이가 | 3160MM | |
냉각 구역 수 | 2+1 (자연 공기 냉각 시스템) | |
냉각 구역 길이 | 800MM | |
변속기 벨트 너비 | 650MM | |
체인 안내 레일의 범위를 넓히기 | 50~250mm | |
PCB 크기 | 50~350mm | |
PCB 높이 제한 | 25mm | |
전송 방향 | L→R (R→L) 는 선택 사항입니다. |
응용:SMT 라인 솔루션:LED 빛 생산 라인
LED 조명 생산 라인
