제품 상세 정보:
결제 및 배송 조건:
|
| 이름: | 리플로 납땜 오븐 | 크기: | L4800*1350*1450MM |
|---|---|---|---|
| 순중량: | 1600 킬로그램 | PCB 사이즈: | 50~650mm |
| 인증: | ISO,CE ISO CCC IPC,UL,ROHS CE ISO | 전압: | 380V,380V/3상 |
| 사용: | PCB 납땜, 용접, SMT PCBA 생산을 위한 자동 운반 대류 썰물 오븐, 썰물 납땜, led 납땜 | 종류: | 썰물 땜납, SMT 썰물 오븐 프로파일러 기계 |
| 기준 듀티 사이클: | 100% | 전류: | 50/60MHz |
| 보증: | 1년 | 온도 범위: | 실온 ~ 300 |
| 가열대: | 8개 구역 | 적용: | Pcb 납땜, SMT LED PCB 썰물 납땜, SMT LED PCB 용접, LED 빛 만들기, SMT 선 |
| 강조하다: | BGA 수리 SMT 리플로우 오븐,고속 SMT 재공류 오븐,높은 안정성 SMT 리플로우 오븐 |
||
| 기계 기술 매개 변수 | |
| 난방 온도 구역 수 | 상위 8개의 작은 사이클 난방 지역, 아래 8개의 작은 사이클 난방 지역. |
| 난방 모드 | 평면 나선형 발전기 양쪽 온도, 압력 공기 유관, 포인트에서 포인트 주파수 변환 모터 열 교환, 주파수 변환 모터 드라이브 |
| 난방 구역 길이가 | 3160MM |
|
냉각 구역 수
|
2+1 (자연 공기 냉각 시스템) |
| 냉각 구역 길이 | 800MM |
| 변속기 벨트 너비 | 650MM |
| 체인 안내 레일의 범위를 넓히기 | 50~250mm |
| PCB 크기 | 50~350mm |
| PCB 높이 제한 | 25mm |
| 전송 방향 | L→R (R→L) 는 선택 사항입니다. |
| 전송 모드 | 망원경 벨트 + 사슬 + 안내 |
| 컨베이어 벨트 높이 | 900±20MM |
| PCB 운송 속도 | 0 ∼1.8m/min |
| PCB 온도차별 오차 | ±2°C |
| 온도 조절 정확도 | ±1-2°C (정적 상태) |
| 온도 조절 범위 | 방 온도는 ~ 300°C를 설정할 수 있습니다 |
| 적용 가능한 용접기 유형 | 납 없는 용접/ 납 용접 |
| 온도 조절 모드 | PID+SSR |
| 사용된 부품의 종류 | CSP, BGA, μBGA, 0201CHIP 및 기타 단일/복판 |
| 전력 차단 보호 | UPS 및 지연 된 종료 |
| 전원 공급 | 3Φ,380V,50HZ |
| 초기 전력 | 68KW |
| 작동 전력 | 16KW |
| 가열 시간 | 약 20분 |
| 크기 |
L4800*1350*1450MM
|
| 순중량 | 1600kg |
| 온도 곡선 시스템 | 3채널 온라인 곡선 테스트, 지능 분석 소프트웨어, 온도 및 속도 표시 |
| 몸 색깔 | 컴퓨터 전체 흰색 |

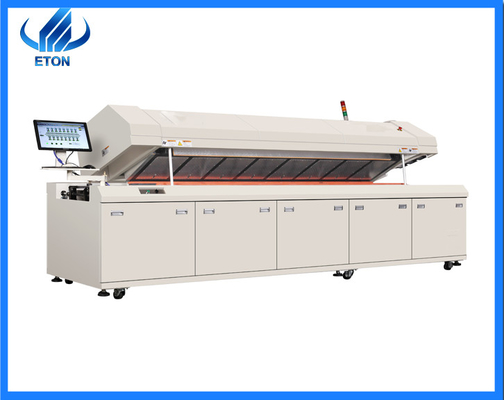

리플로우 오븐 - 기계 세부 사항
| 몸의 일부 | |
| 항공기 구조 |
가장 최신의 가파른 주택 디자인, 산업 평평한 프레임을 통해, 2mm 두꺼운 철판을 사용하여 껍데기를 만들기 위해 구부러진, 몸은 아래쪽에 6 개의 보편적 바퀴, 그리고 8 발 컵을 가지고 있습니다 배치하기 위한 시작 위치 (조직의 레벨과 높이를 조절할 수 있다) |
| 앞문과 뒷문 구조 | 모두 완전히 폐쇄 된 자석 손잡이 제거 구조를 최대 운영 및 유지 보수 공간을 보장합니다 |
| 상부 오븐 부체의 개방 모드 | 상부 오븐 몸의 개방 모드, 이중 실린더 자킹, 이중 기계 막대 자물쇠 기능, 안전하고 신뢰할 수 있습니다. 그것은 두 섹션으로 나뉘어 있습니다: 난방 영역과 냉각 영역. |
| 탱크 구조 | 이중층 스테인레스 스틸 공기판 및 스테인레스 스틸 공기 노즐. 내부 탱크는 보호 효과를 향상시키기 위해 미국 시실 바위 (120KG/m3) 로 채워집니다. |
| 상단 커버 열기 모드 | 이중 실린더 자켓 |
| 표면 처리 | 항 정지 분사 고온 오븐 구리, 아름답고 내구성 |
| 난방 부분 | |
| 난방 구역 수 | 상위 8개의 온도 구역, 하위 8개의 온도 구역 독립적인 온도 제어, 개별적으로 열 수 있습니다.가열은 시작 전력을 줄이기 위해 분할 될 수 있습니다. |
| 인접한 온도 구역은 온도 차이를 당길 수 있습니다 | 100°C, 최고 수준의 납 없는 프로세스에 대응할 수 있습니다. |
| 가열 시간 | 방 온도에서 온도 평형까지의 시작 시간: 약 20분 |
| 주문을 뜨겁게 | 중간에서 양쪽을 하나씩 가열하면 1/3의 에너지나 시간을 절약할 수 있습니다. 처음부터 끝까지 하나씩 가열하는 것과 비교하면두쪽 끝의 배기가스 구멍으로 인해 큰 열 손실이 발생합니다. |
| PCB의 구성 요소의 높이를 제한합니다. | 25MM |
| 난방 구역 길이가 | 3160MM |
| 온도 조절 범위 | 0°300°C |
| 난방 구역의 온도 조절 정밀도 | ±1-2°C (정적) |
| 기판의 가로 온도 오차 | ±2°C |
| ★ 온도 상승 능력 | 3°C/S |
| ★ 공기 통로 구조 | 세계 최고의 작은 순환 난방 모드, 상부 및 하부 독립적인 뜨거운 공기 작은 순환 시스템, 온도 균일성, 높은 열 보상 효율을 채택 |
| 온도 구역 독립적인 종료 기능 | 각 온도 구역은 컴퓨터 PID에 의해 개별적으로 제어됩니다. 사용자는 온도 구역을 선택적으로 가열 할 수 있습니다.상부 및 하부 PCB 보드 사이의 온도 차이 형성에 유리한 |
| 충전 없이 충전 (또는 역) 으로 열 평형 회복 시간 |
0.5초, 주요 요인: 코일 타입 히터, 막대 타입 또는 판 타입 히터 60초 이상 걸립니다. |
| 고온 공기 모터 | 고품질의 고온 저항 모터, 좋은 구조 열 분산, 직접 연결 림펠러, 속도 모터 2800RPM, 충분한 뜨거운 공기 흐름을 제공할 수 있습니다 |
| 난방 부품 | 난방 선은 타이완 타이찬 브랜드를 채택, 난방 선은 완전히 공중에 벌거벗고 공기 통로에 공기 흐름은 완전히 접촉,열 관성 영향을 줄이기 위해 최상의 열 교환을 생산합니다.. |

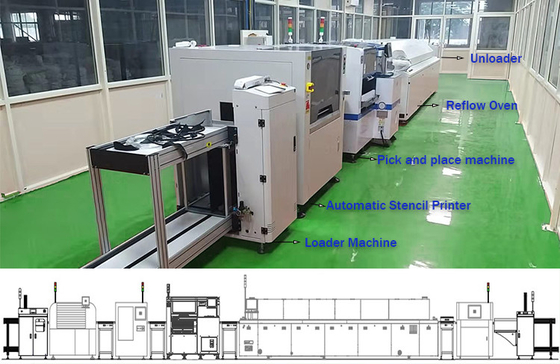

응용:SMT 라인 솔루션:LED 빛 생산 라인
LED 조명 생산 라인
