제품 상세 정보:
결제 및 배송 조건:
|
| 이름: | 자동 스텐실 프린터 | 차원: | 1100(길이)X800(폭)X1400(높이)mm |
|---|---|---|---|
| 소프트웨어: | R&D 독립적으로 | 보증: | 1년 |
| 무게: | 700Kg | 조건: | 새로운 |
| 전원 공급: | AC220V 50HZ | PCB 사이즈: | 최대: 520*350mm 최소: 50*50mm |
| PCB 두께: | 0.6-6mm | 프린팅 정확도: | ±0.025mm |
| 강조하다: | LED 조명 자동 용접 페스트 프린터,소금 페이스트 프린터 SMT 생산 라인,용조 페이스트 프린터 PCB 조립 라인 |
||

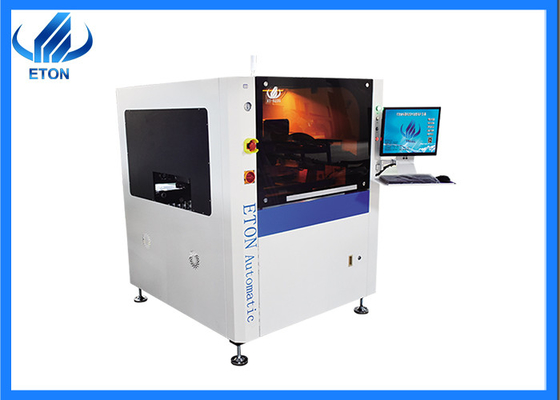

PCB 자동 스텐실 프린터 머신
FSMT 스텐실 프린터
1.PCB 운송 및 클램핑 시스템
1 PCB 로딩 방향은 자유롭게 선택 및 결합 할 수 있습니다.
2 꽉 막히는 것을 방지하기 위해 독특한 내부 기어 컨베이어 벨트.
3 프로그래밍 가능한 운송 속도 조절이 PCB 정지 기능을 더욱 정확하게 합니다.
4 유연한 사이드 클램프와 세그먼트 된 지원 장치를 채택하여 PCB와 강철 망 사이의 완전히 균형 잡힌 접촉을 보장합니다.
5 최적의 설계 모듈 드라이브 구조는 효과적으로 플랫폼 캘리브레이션의 안정성을 향상시키고 미세 조정 하에서 초소형 변속기를 실현,기계가 더 높은 정확도의 인쇄 요구 사항을 충족 할 수 있도록구조는 간단하고 신뢰할 수 있으며, 조절이 편리하며, 다른 두께의 PCB 보드의 지원 PIN의 높이 조정도 빠르게 실현 할 수 있습니다.
1 아치 브릿지 모양의 서스펜션 서식 직결 스크래퍼
2 강철 망의 크기는 보편적이며, 잘 적용되고 있습니다.
3 세그먼트 고정 철망 프레임.
1 스크래퍼의 원활한 동작을 보장하기 위해 주조 알루미늄 스크래퍼 빔.
2 프로그래밍 가능한 서스펜션 자율 조정 스텝 모터 드라이버 프린트 헤드
3 양측 이중 슬라이더 위치형 슬라이드 레일 구조는 인쇄 전과 후의 정확성과 원활성을 보장합니다.
4 앞과 뒷 압축 장치의 다른 압력 요구 사항과 들어 올리고 낮추는 안정성에 따라, 용접 매스의 누출을 방지하기 위해,블레이드는 일정한 탄력적 인 클램핑 디자인을 가지고 있습니다., 스퀴지의 압력, 리프팅 속도, 인쇄 속도, 인쇄 범위 모두 소프트웨어 조절됩니다. PCB의 다른 요구 사항을 충족시키기 위해 다양한 디모딩 방법을 제공합니다.고객에게 좋은 인쇄 제어 플랫폼을 제공.
5 슬라이드 레일 유형의 스크래퍼 시스템, 운영 안정성을 향상시키고 수명을 연장합니다.
6 완전 닫힌 루프 스크래퍼 압력 피드백 장치는 스크래퍼 압력을 항상 모니터링하여 인쇄가 더 가득합니다.
7 내장된 스케일, 절대 떨어지지 않습니다.
1 배우기 쉽고 사용하기 쉬운 사용자 친화적 인 조작 인터페이스
2 좋은 인간-기계 대화 기능
3 교육 및 내비게이션 기능과 각 단계에 대한 요청과 함께 프로그램 파일을 만듭니다.
4 한 키 스위치 중국어와 영어, 운영 로그, 오류 기록 분석 및 진단 및 기타 기능.
1 X,Y 축은 고 정밀 밀링 공 나사를 채택하고, 양쪽에서 서보 모터에 의해 구동됩니다.
2 포라라이저가 내부에 추가되고, 다른 모양의 마크는 자동적으로 정확하게 잡히고, 상위, 하위 및 동축 세 방향 균일 광원이 있습니다.
스텐실 프린터 매개 변수
| 모델 | ET5235 | |
| 화면 프레임 | 최대 크기 | 737mm |
| 최소 크기 | 470mm | |
| 두께 | 25~40mm | |
| PCB 크기 | MAX:520*350mm MIN:50*50mm | |
| PCB 두께 | 00.6-6mm | |
| PCB 워크페이지 | <1% (PCB 대각선 최대) | |
| 운송 높이 | 900±20mm | |
| 운송 방향 | 왼쪽-오른쪽; 오른쪽-오른쪽; 왼쪽-오른쪽; 오른쪽-오른쪽 | |
| 운송 속도 | MAX 1200mm/s 프로그래밍 가능 | |
| PCB 보드 위치 | 지원 시스템 | 마그네틱 핀/상향 테이블 수동 조정 |
| 클램핑 시스템 | 독특한 상단 평평, 측면 클램핑 | |
| 프린트 헤드 | 두 개의 독립적인 직결 모터 드라이버 프린트 헤드 | |
| 스퀴지 속도 | 6~300mm/초 | |
| 스퀴지 압력 | 0~10kg/cm2 | |
| 스키게이 각 | 55° (표준) | |
| 스퀴지 타입 | 스틸 스크래퍼 (표준), PV 스크래퍼 (선택) | |
| 스텐실 분리 속도 | 0.1~20mm/sec 프로그래밍 가능 | |
| 정화 시스템 | 건조, 습기, 진공 (프로그램 가능) | |
| 테이블 조정 범위 | X:±5mm;Y:±5mm;Θ:±2° | |
| 인쇄 정확성 | ±0.025mm | |
| 사이클 시간 | ≤9s ( 인쇄 및 청소를 제외) | |
| 제품 전환 | <5분 | |
| 공기 필요 | 4.5~6kg/cm2 | |
| 전력 입력 | AC:220±10%, 50/60HZ 1Φ 3KW | |
| 제어 방법 | PC 제어 | |
| 차원 | 1240 ((L) * 1450 ((W) * 1650 ((H) | |
| 무게 | 약: 700kg | |
| PCB 전송 오버헤드 높이 | 10mm | |
SMT 생산 라인 솔루션:DOB 전구 / 패널 라이트 / 다운 라이트 / 플라드 라이트 / 스트립 라이트 / 튜브 라이트 등
RFQ
Q: 품질 보증이 있나요?
우리는 품질을 최우선으로 생각하고 고객 중심으로 지속적인 개선에 힘쓰고 있습니다.
Q: SMT 기계란 무엇인가요?
이것은 LED 램프 패치 기계입니다.
Q: 기계의 판매 후 서비스가 보장되는지?
각 기계는 1 년의 보증이 있으며 정기적으로 사용을위한 고객을 방문합니다.
Q: 어떻게 도와드릴까요?
A: 우리는 SMT 기계를 제공하고, 우리는 또한 생산 라인 스키마 등을 제공 할 수 있습니다.
Q: 배송 날짜는?
A: 배달 날짜는 보증금을 받은 후 약 25-30일입니다.
Q: 지불 조건은?
A: 30% 보증금과 70% 잔액이 배송 전에
Q:이 기계는 사용하기 쉽죠? 경험이 없다면 잘 작동 할 수 있습니까?
A:예, 우리의 기계는 쉽게 사용하도록 설계되었습니다, 일반적으로 작동하는 방법을 배우는 데 1 일 걸릴 것입니다, 당신이 기술자라면 배우는 것이 훨씬 더 빠릅니다.
